リモコンカー

123

動作と作り方説明

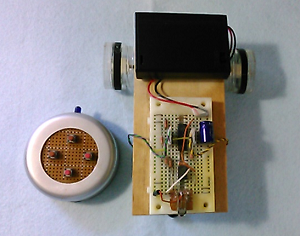

赤外線リモコン送信機を使って車を操縦します。途中に障害物を置いたりして、できるだけ早く目的地に到着できるか時間を計って競争してみましょう。 赤外線リモコン送信機の前後左右のボタンを押して向きを変えます。

回路図と実装図

rimokonncar_TRX.pdf ファイルを参照ください
rimokonncar_TRX.ｗｍｆ ファイルを参照ください

部品の説明

リモコン受信部＞　PICマイコンpic12f683、タミヤダブルｷﾞﾔーボックス、モータドライバIC_SN754410、タクトスイッチ、スイッチ付き単三電池３本ケース、ブレッドボードＥＩＣ－３０１、フレーム用台板、赤外線受信ユニットＧＰ１ＵＭ２７２ＲＫ、車輪の作り方は、syarin.doc　を参照ください。

リモコン送信部＞　PICマイコンpic12f1822、タクトスイッチ×４、ユニバーサル基板、赤外線LED GL537、２SC1815、電池２本ランプケース

マイコンプログラム

リモコン送信部＞　irtx5.hex ファイルを参照ください
リモコン受信部＞　irrxcar1.hex　ファイルを参照ください

リモコン送信部＞　irtx5.lzh ファイルを参照ください
リモコン送信部＞　irｒｘcar1.lzh ファイルを参照ください
