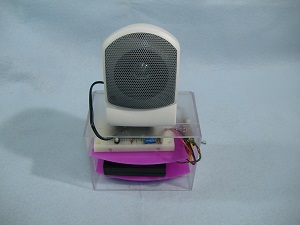

伝言ロボット

123

動作と作り方説明

誰かに伝えたいメッセージを録音します。

録音する時、PLAY RECスイッチをRECにして、PLAY/RECスイッチを押すと、ＬＥＤが点灯してピッと音が鳴ったら、マイクに向かってしゃべります。録音が終わるとボタンを離します。 録音が終わるとPLAY RECスイッチをPLAY側にしておきます。

（録音が終わった後や、使用しないときはPLAY RECスイッチをPLAY側にしておきます）
再生する時、PLAY RECスイッチをPLAY側にして、PLAY/RECスイッチを押すと録音した内容が聞こえます。

PLAY/RECスイッチは、２個（Nextと書いた）取付けることもできます。

次に、録音すると前に録音した内容は消されます。 録音できる時間は、最大約３０秒です。

回路図

denngon.doc　ワードファイルを参照ください

主要部品の説明

録音用IC_APR9600、スピーカ、コンデンサマイク、スライドスイッチ、タクトスイッチ、LED、単三電池３本ケース
