茶運びロボット

123

動作と作り方説明

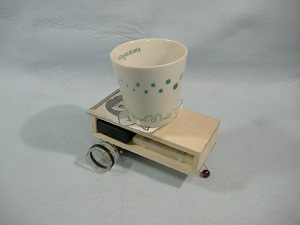

茶運び人形の動きをするロボットです。
茶台の上にコップをのせると、相手のいる近くまで動いてお茶を届けます。相手がお茶を飲んで茶台の上にコップをのせると、 元の位置まで戻ります。

茶台に取り付けられたスイッチが最初にＯＮすると、 一定時間、前進します。 次に、スイッチがＯＮすると一定時間、後退します。 時間は、ブレッドボードのジャンパー線を入れるか抜くかで選択できます。

回路図と実装図

chahakobi.pdf　ファイルを参照ください
chahakobi.ｗｍｆ　ファイルを参照ください

主要部品の説明

PICマイコンpic12Ｆ683、タミヤシングルｷﾞﾔーボックス、モータドライバIC_SN754410、タクトスイッチ、スイッチ付き単三電池３本ケース、ブレッドボードＥＩＣ３０１、フレーム用台板、車輪の作り方は、sharin.doc　を参照ください。

マイコンプログラム

robot2.hex ファイルを参照ください
robot2.lzh　ファイルを参照ください(HitechC形式のプロジェクトファイル）
