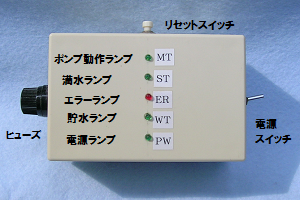

雨水システムコントローラ

123

動作説明

トイレ雨水利用システムに使用するコントローラの製作です。トイレを流してトイレタンクに水がなくなれば、
貯水タンクのポンプを動作させトイレタンクに注水し、トイレタンクが規定の水位になれば、ポンプを停止させます。
規定時間以上動作すれば、エラーと判断して、エラーランプを点灯して、すべての動作を停止させます。

回路図

このファイルを参照ください

部品の説明

PICマイコン16ｆ1684A、ケース、端子台、赤緑LED、ヒューズ３A、ヒューズボックス、電源スイッチ、
リセットスイッチ、電源ＩＣ7805、2SK3410、2SC1815、4.5VリセットスイッチIC、12.8MHz水晶

マイコンプログラム

c_pumpcpu.hex　ファイルをダウンロードして使用してください

c_pumpcpu.lzh プロジェクトファイを参照ください（MPLAB V8.86 HI-TECH V9.8）
