簡易タイムスイッチ

123

動作説明

1CHの簡易タイムスイッチで、ON/OFF時間はプログラム内で設定します
---watch214.c内の行番号192と195および222と223および224と225行目で時分を設定します。

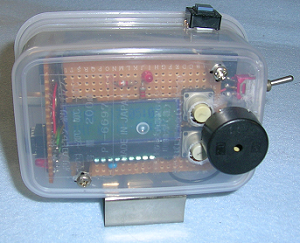

注意）写真は目覚まし用のオルゴールユニットを組み込んでいます。

回路図

watch214.pdf　ファイルを参照ください

部品の説明

PICマイコン16F1827、LCD AQM1602、水晶振動子2MHｚ、タクトスイッチ×２、FET、単３電池３本ケース、赤LED

マイコンプログラム

watch214.hex　ダウンロードして使用してください

watch214.lzh　プロジェクトファイを参照ください（MPLAB V8.86 HI-TECH V9.8）
