簡易タイマー

123

動作説明

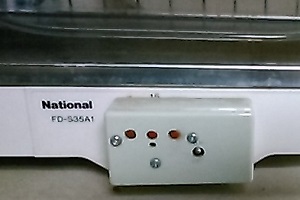

食器乾燥機の機械式タイマーが壊れたので電気式の簡易タイマーに作り変えました。動作は、5分、10分、15分の
スイッチを設けました。

回路図

このファイルを参照ください

部品の説明

PICマイコン12ｆ1822、 12VのACアダプター、タクトスイッチ×３、スナップスイッチ、緑LED、10Aリレー、
5V定電圧IC、 2SC型トランジスタ

マイコンプログラム

このhexファイルをダウンロードして使用してください

このプロジェクトファイルを参照ください（MPLAB V8.86 HI-TECH V9.8）
