タッチオルゴール

123

動作説明

①　動作選択SWをOFFの時、スタートSWを押すと自動的に音楽演奏を開始します。
②　動作選択SWをONの時、スタートSWを押すごとに音符１つずつ音楽演奏を開始します。動作選択SWをONの時、
スタートSWを押すとセンスAとセンスB端子を手で触っても音符１つずつ音楽演奏を開始します。
センスAとセンスB端子を別の2人が触っていて、2人の体が接触しても音符１つずつ音楽演奏を開始します。

回路図

このファイルを参照ください

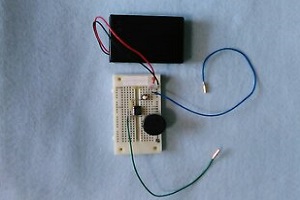

主要部品の説明

PICマイコン12f1822、ブレッドボードEIC-301、圧電スピーカPKM22、タクトスイッチ、
単三電池３本スイッチ付きケース、 端子AおよびB用の金属接点

マイコンプログラム

このhexファイル　をダウンロードして使用してください

このプロジェクトファイルを参照ください（MPLAB　X　IDE V2.26 　　XC8 V1.33）
