<< バラしてみよう！（ＭＯドライブ編） >>
「これ、この中って、何が入ってるんやろ・・・？」
私、にぬふあぶしは、組み立てるだけでなく、バラすのも大好きです。
メーカ保証、なんぼのもんじゃい。
では、早速、外付ＳＣＳＩ接続のＭＯドライブをバラしてみましょう。
 |

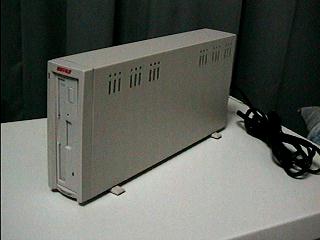

分解前の外観。メルコ製２３０ＭＢです。 |
 |

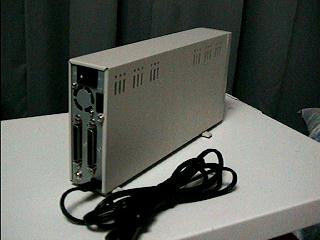

まず、カバーを止めているボルトを外しましょう。 裏側に１本。 |
 |

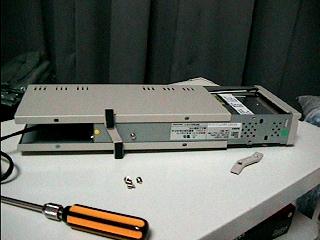

下面に４本。 すべて外すと、カバーがスライドして外れるようになります。 |
 |

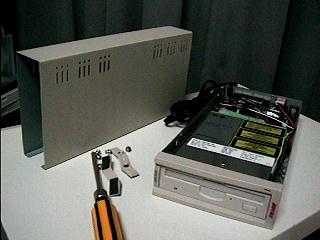

カバーを取り去った状態。 |
 |

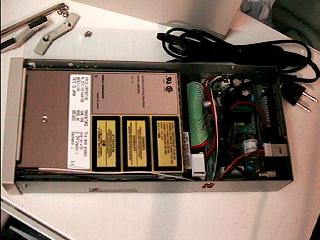

中はこのように、３．５インチＭＯドライブ本体に、電源ユニット、ＳＣＳＩケーブルがそれぞれ接続されているだけです。 おお、これなら、ドライブを外せば、パソコン内蔵に使えるではないか。 |
 |

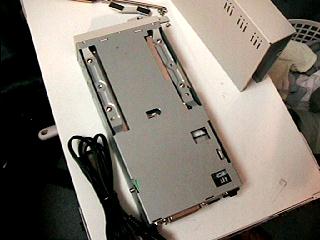

では、ドライブ本体を外しましょう。 裏返すと、４本のボルトで固定されています。 （あ、しまった。洗濯物が写ってるぞ。みっともないなあ。皆さん、すんません。） |
 |

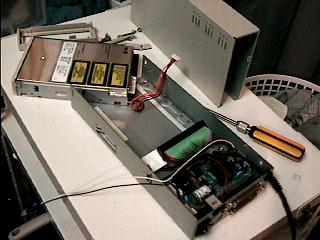

ＳＣＳＩ、電源のケーブルを外します。 このときは、ジャンパーピンの設定がよくわからなかったので、ＳＣＳＩ ＩＤセレクト用スイッチを、ドライブ本体に残してます。 |
 |

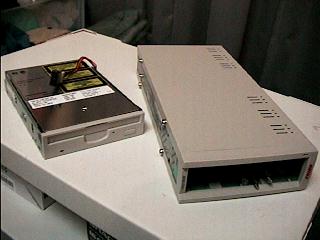

ドライブ取出し完了。 ケースは、残ったパーツを放り込んで、元のようにカバーをつけておけば、元に戻すときまで、ボルトなどの紛失を防止できます。 |
＜活用例その１：パソコン内蔵＞
 |

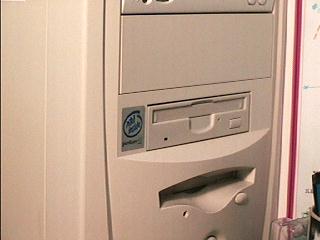

うむ。まるで、あつらえた様に自然な仕上りです。 Ｇｏｏｄ、Ｇｏｏｄ。 |
＜活用例その２：直流電源＞
 |

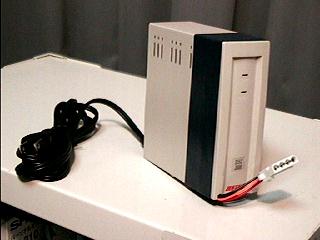

同様に、外付ハードディスクもバラして、パソコン内蔵にしてしまったのですが、余った電源ユニットを使ってＡＣ１００Ｖ−ＤＣ１２Ｖ／５Ｖ電源を作りました。 |
 |

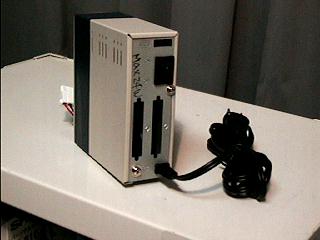

さすがに電源部剥き出しは危険なので、電源ユニットの大きさに全体を切って、前面カバーを製本テープでくっつけました。 ＯＮ／ＯＦＦスイッチ、通電ランプはそのまま使用、ＳＣＳＩケーブルなどは外してしまいました。 |
 |

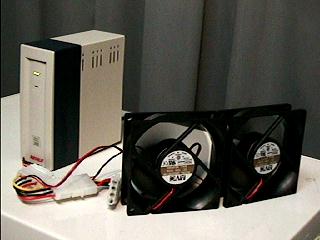

このように、パソコン用のＦＡＮを扇風機代わりに使うことも可能となります。 えっ？。そんなの、どうでも良いって？。そうですよねー。 |
