T.N.M　917　ハートピア安八

(岐阜県安八町生涯学習拠点複合施設天文台)

直径　　　７２０mm
有効径　　　７１４mm 　
端厚　　　　８７mm
焦点距離 　 ２３２１mm 　　
　　材質　　ＺＥＲＯＤＵＲ
☆設計: カセグレン式（f/3.3-10）

７０ｃｍカセグレン鏡　F 3.3-10
主鏡材質　ZERODUR
７２０φ×９０ｔ

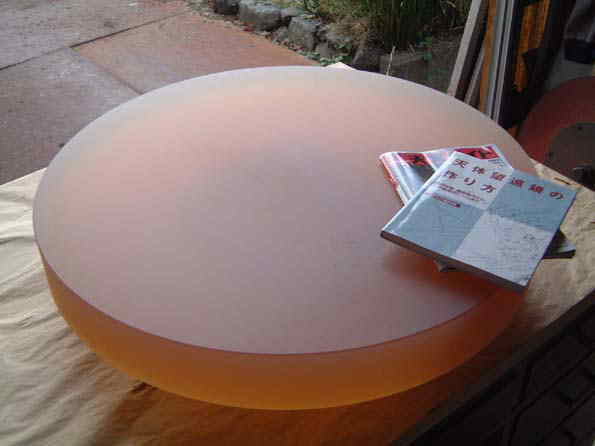

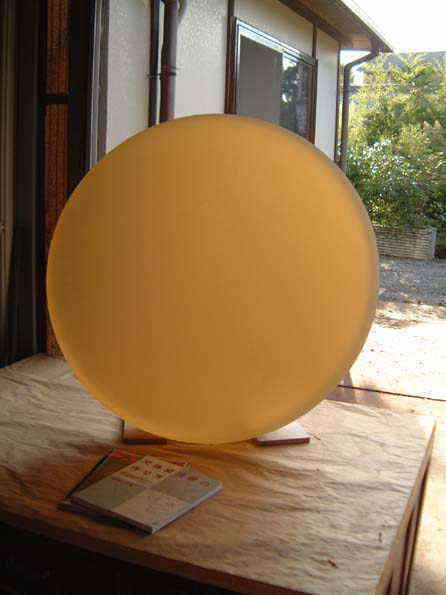

ガラスの裏面より光をあて、気泡・クラック・
不純物等の有無を調べる

表裏を決定する

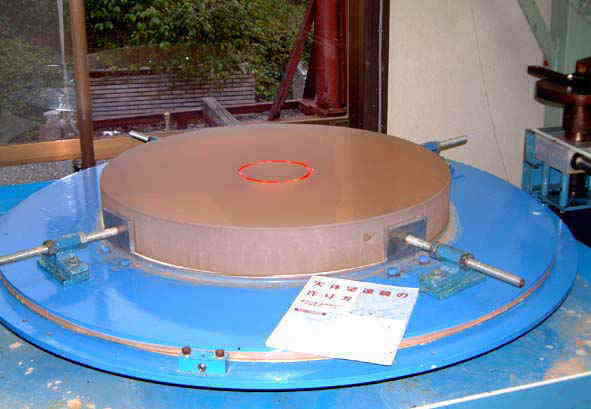

砂ズリが終了して研磨台にセットしたところ
中央穴径　１５０φ

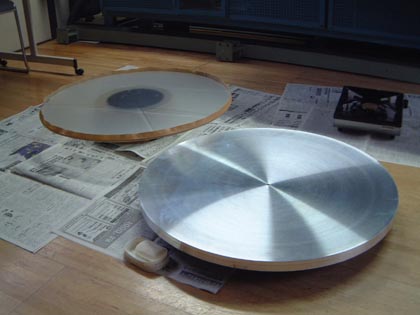

ピッチ盤作りの形取り用アルミ板（手前）
主鏡と同じ曲率（Ｒ）になっている。
（約２５ｋｇ）

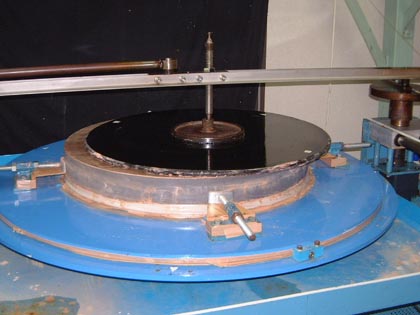

Ｆｕｌｌ　ｔｏｏｌ　　研磨･整形

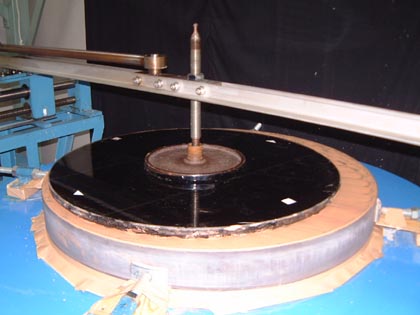

６０ｃｍ　ｔｏｏｌ　　整形

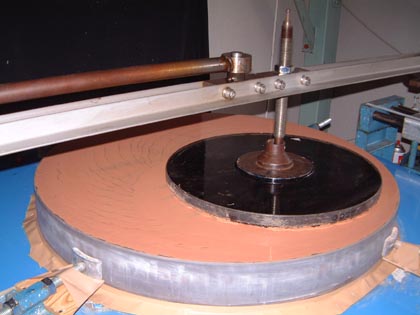

４０ｃｍ　ｔｏｏｌ　　整形

�Tゾーン	�Uゾーン	�Vゾーン
�Wゾーン	�Xゾーン	�Yゾーン

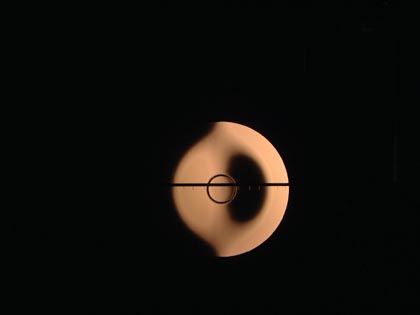

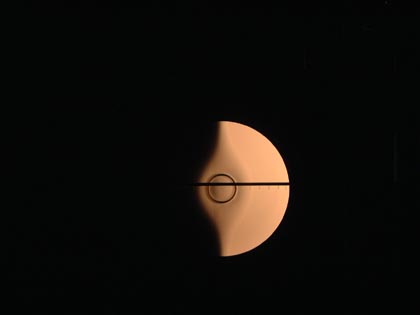

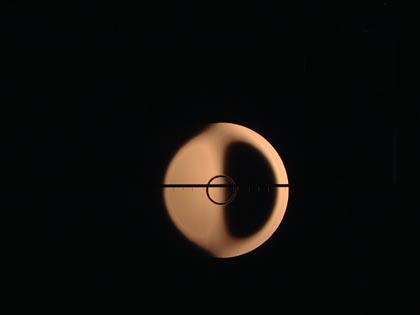

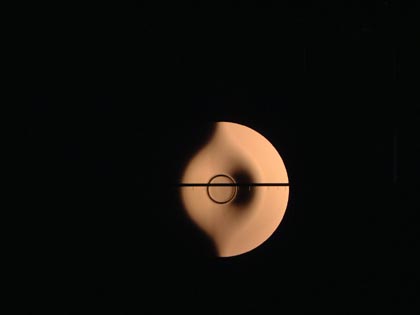

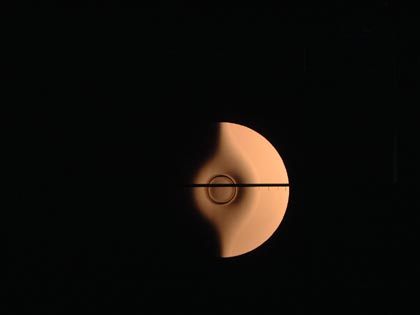

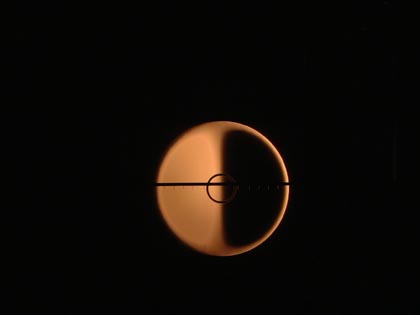

各ゾーンのフーコーテストの写真

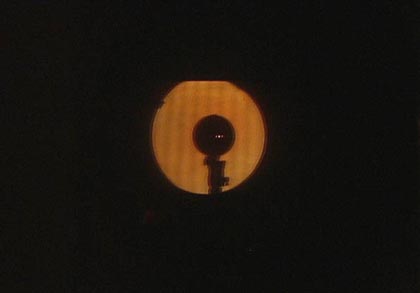

合成・ロンキーテスト　（１００本／インチ）
※　中央凸鏡の影が右にずれているのは主鏡が
　　７２ｃｍ、テスターが６５ｃｍでテスターを左に
よせているため
