ValueStar VL570/5D (VL5505D）HDD交換手順
デスクトップやタワー型ＰＣなどのHDD交換は、初心者でも可能な場合があり、改めて手順を説明する必要もないのでしょう。
ところが、近年流行の各メーカーが送り出しているスリムタワー型ＰＣは、小さな躯体にHDDは勿論DVD、FDDなどを搭載し、オールインワンＰＣとしてデバイス以外に各種コネクターを多く供えています。
狭い躯体内で、手を怪我しないように注意しながらパーツや各種配線の取り外し、取り付けするのは大変です。。
マニュアルの説明通り、まづスタピライザ(立てて置く時の補助具)は裏面のネジ2本を外します。
本体背面のレバーを左に動かすとルーフカバーが外せます。
プリンターなどを繋ぐパラレルコネクターの下にある横に細長いプラスチックのレバーです。
本体を前面から見て、左側側面がルーフカバーです。
右側は横置きした時の大きなゴム足が４個付いています。
ゴム足側を下にして、ルーフカバーは本体前面側を少し引っ張ると隙間が出来ますので、上を持ち上げると本体から外れます。 HDDは、DVD-R(W)の下にあります。
HDDマウンターの大きな丸い穴（↑）に指を入れて持ち上げながら手前に引っ張り出します。[3]の画像参照
引っ張りだしたマウンターの黄色矢印の2本のビスでHDDが固定されています。
画像の左下のFDDフィルムケーブル押さえ(茶色)を上へ持ち上げるとケーブルが外せます。
矢印のビスを外し、FDDを本体後ろ側へ引くと取り外せます。
HDDの電源コネクター、IDEコネクター(プライマリー)をマザーボード側を抜いておきます。
電源コネクター、IDEコネクター(セカンダリー)、オーディオケーブルも抜きます。
下の画像の右側矢印の2本のビスを外すと、DVD_R(W)を本体前面の方へ移動できます。
DVD_R(W)を前面から引き出せます。
画像の左のビスは電源を固定しているものの１つで外します。
PCIボードから通信ボードなど最大３ボードは、下の画像の矢印の金具を引ぱり上げると外せます。
PCIボードソケットは、矢印のネジを外し、ボードを上に引き抜きます。
ＴＶモデルの場合は該当ボードとマザーボードを繋ぐケーブルがあります。
初めの全体画像の矢印のDVIコネクター側で、外しておくのが良いでしょう。
ATX電源コネクタ、12V電源コネクタ、CPUファンケーブルの中ほどでプラスチックに引っ掛けてある所は外し、
マザーボードからプラグ(３本ピン)をそれぞれ抜きます。（初めの全体画像を参照してください）
本体上の矢印のビスと本体背面の矢印のビス(４本)と本体に固定している矢印のビスを外します。

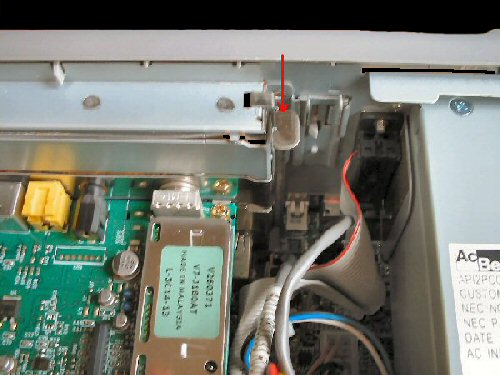

本体前面の電源スイッチの裏側についているコネクターのケーブルを上に引き抜きます。
コネクターはDVD-R(W)の下にあります。
初めの全体画像を参照してください。
本体後側のDVI_Iコネクタの６角ナットを外しておきます。
下の画像は、ＣＰＵを取ってマザーボードを取り外した状態です。
