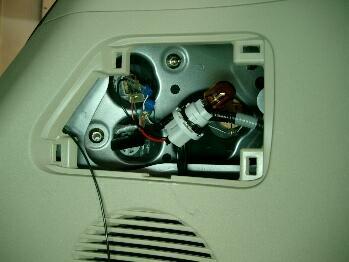

配線（右側） 隠し球はこの様にバルブがどこにも触れない ようにストラップで固定 接続は全てギボシ端子、分岐はエレクトロタップ を使いいつでも純正テールに戻せるようにしました （ギボシ端子が保護チューブからはみ出てますが これは愛嬌、後で直しました） パルス式減光回路ユニットは画像下側の内張りと 鉄板の間、スピーカーの上に隠しました |
 |

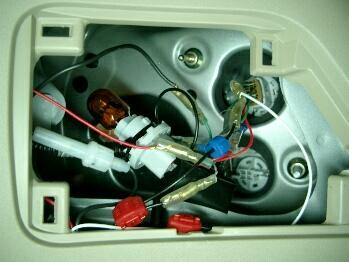

配線（左側） 左から出ている黒い線は右テール側に設置した 減光回路ユニットからのストップ・スモール線です |
 |

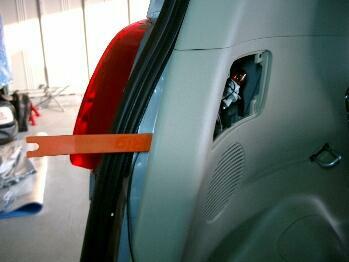

減光回路ユニットからのストップ・スモール線はこの 位置に通しました （ウェザーストリップに沿って） ボタン2箇所を外し、上方向に引き上げると内張り が外れます |
 |

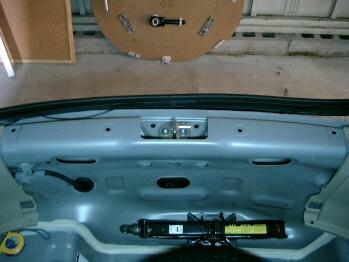

ウェザーストリップからテール裏側へは内張りを ちょっと持ち上げると通し易いです |
 |

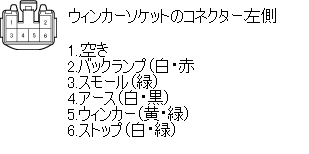

ソケットの凹側又はコネクターの 電線が出ている側から見た図です 2番は使用されていません |
 |

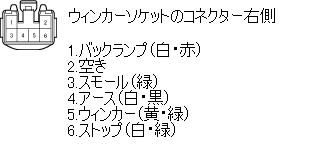

1番は使用されていません |
 |

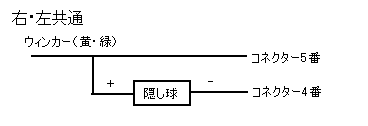

隠し球の接続方法です |
 |

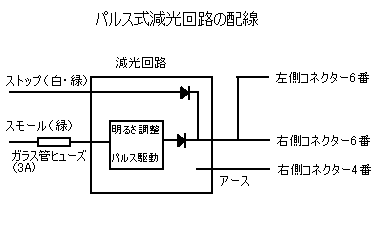

ストップはダイオードを介してそのまま 直流で出力されます スモールはパルスに変換されて減光 出力されます |
| |
|
