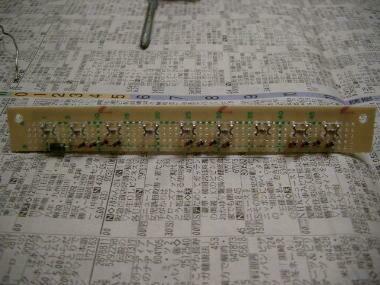

Lumileds社製Super Flux 赤橙色LEDを使用 定電流ダイオード（15mA）を4個並列に繋ぎ、その後ろにLED（2.5V/70mA(max)）を3個直列に繋ぐ。これが1セット。 プラスの最初に整流用ダイオード、その後ろに上記のセットを3セット並列に繋ぐと画像のようになります LED、整流用ダイオード、定電流ダイオードにはプラス・マイナスが決まってますので逆接に注意 |
|
Lumileds社製Super Flux 赤橙色LEDを使用 定電流ダイオード（15mA）を4個並列に繋ぎ、その後ろにLED（2.5V/70mA(max)）を3個直列に繋ぐ。これが1セット。 プラスの最初に整流用ダイオード、その後ろに上記のセットを3セット並列に繋ぐと画像のようになります LED、整流用ダイオード、定電流ダイオードにはプラス・マイナスが決まってますので逆接に注意 |
 |

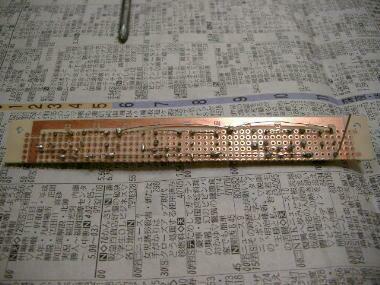

基板の裏側 |
