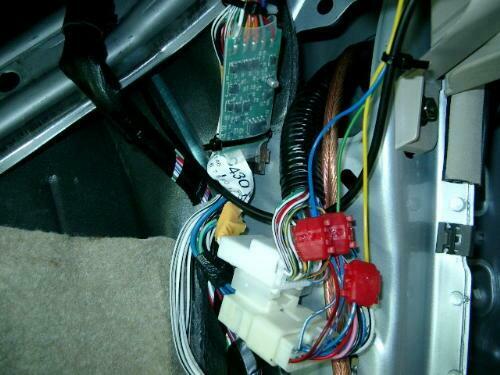

この位置にユニットをナイロンストラップ(結束バンド)で固定しました。
コネクターから分岐タップ(赤色)を使用して必要な線を取りユニットに繋ぎます。
必要な線(信号名):上のコネクターからロックスイッチ線、アンロックスイッチ線
下のコネクターからドアロックアクチュエーターのアンロック線

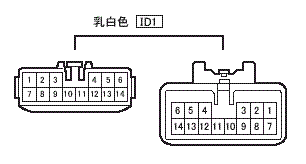

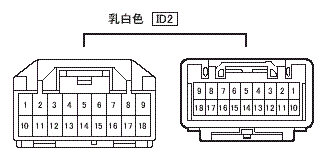

上のコネクター(ID2) 下のコネクター(ID1)
ユニットのコード
接続先
信号名
緑
12番(茶/黄)
ロックSW
青
13番(緑/白)
アンロックSW
ユニットのコード
接続先
信号名
黄
5番(青/黒)
ACT-
