自作パッシブネットワーク

Ver.１

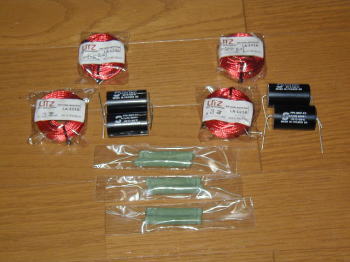

	ネットワーク用にSound aticsで購入した主なパーツです。コイル：LITZコイル　０．３ｍH　×２　　　　　　　　　　　　０．２１ｍH　×２コンデンサ：SOLEN 630V ４．７µF　×４抵抗：LYNK社製　R-2 ８．２Ω　×２　　　　　　　　　　　　　　１０Ω　　×２　　　　　　　　　　　　　　１２Ω　　×２資料として、ダイナベクターのチャート表を参考にしました。抵抗は、これ位かな？と憶測で決定しました（爆）

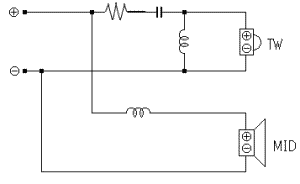

	設計図？です。（汗）ＨＰＦ：２次ＬＰＦ：１次の変則パッシブ？

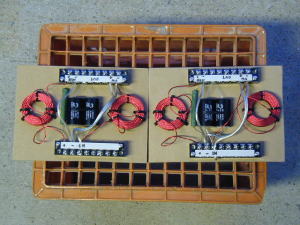

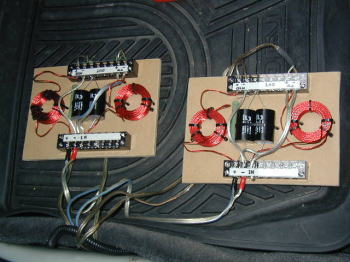

	仮組です（汗） MDF（９ｍｍ）に取り付けました。仕様は、crosspoint 3000Hz HPF：12dB/oct -3dB cross LPF：6dB/oct -3dB cross のようです（汗）抵抗は８．２Ωを使用しています。コンデンサは並列仕様（９．７μF）調整・変更等が簡単に出来る様にしてみました。パーツの固定はタイラップを使っています。
	取り合えず、車にセットしてみました。 SPケーブルがゴチャゴチャしていますが（汗）助手席側（現在Jr.シートが付いています）ので、踏まれない様に、対策せねば（笑）
どうにか完成？はしました（汗）苦労したのは・・・・・LITZ式コイルの絶縁皮膜を剥す事ですかね（笑）組み立て自体は、半田も使っていないので簡単でした。　視聴後の感想・・・・音が硬い（汗）高域が出てない？少ない？？左右に音が散っている？うぅ～ん、なんだかなぁ～（汗）・・・壊れなかっただけ良かったかな（笑）　チョコチョコイジッタ結果・・・パーツが馴染んでないのかな～？TWをアッテネートしすぎた！？・・・・難しいものですねーーーーー（涙）2004/5/3
Ver.1.2 TW側コンデンサーを４．７μF・抵抗を有り合わせの１０ｗ５Ω（１個５０円の５ｗ１０Ωセメント抵抗を並列接続）に変更しました。視聴して・・・・TWの音は一応落ち着いたみたい・・・でも、まだ中域がかぶり過ぎているみたい（汗）2004/5/6

Ver.2

	LPF：6dB/oct MID：LITZコイル0.3mH HPF：12dB/oct TW：LYNK製抵抗5.6Ω 　　SOLENコンデンサー4.7μF 　　LITZコイル0.21mH クロスポイント・・・不明（汗）

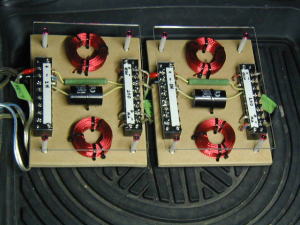

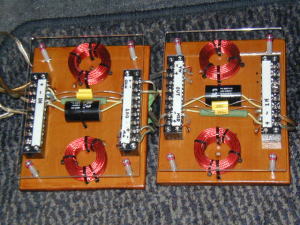

抵抗等を追加購入しました（４．７：５．６：６．８Ω）勘とバカ耳だけが頼りです（爆）配線を裏に回してみました・・・アクリルのカバーも付けて見ました（笑）　感想・・・見た目は綺麗に？なりました（笑）音は・・・・自己満足の域から出れませんが（汗）いい感じになってきました。が、TWのクロスあたり？気になります・・・（涙）2004/5/9
	Ver. 2.1 LPF:6dB/oct MID:LITZ 0.3mH HPF:12dB/oct TW:LYNK 4.7Ω 　　 SOLEN 4.7mF 　　 LITZ 0.21mH

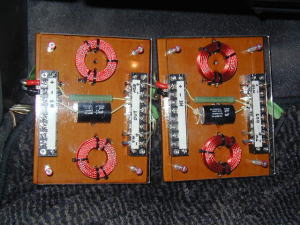

上記と抵抗以外パーツの変更はありませんが（汗） MDFにニスを塗ってみました・・・・長期戦になりそうだったので、湿気対策＆見た目向上の為（笑）・・・後、音も艶やかになればいいのですが（爆）・・・・そうは行きませんでした（涙）　通勤で２時間程度聴いてみて・・・TWはいい感じなんですが・・・MIDの下のほうの音もOK！？クロスあたりが・・・うぅ～ん、なんだかなぁ～って、感じです。どうもMIDのカットオフ？周波数？TWとの繋がりがイマイチみたいです。(汗） MIDのコイルを巻きほどいて調整していきたいと思います。2004/5/10

Ver.2.2
以前、ナカミチのパッシブに交換したときにＡＭＰ-ＮＴＷ間に[MONITOR PC]のケーブル（安物）を使っていたのを今まで使ってたんですが・・・何か音が軽い？柔らかい？・・・好みと違うなー(汗）と言う事で、１９日に「Ｂｅｌｄｅｎ　ＳＴＵＤＩＯ７１８」に交換しました。　交換後・・・ダミダコリャ(涙）やってしもうたわ(汗）・・・失意のまま帰宅・・・奥様に「どうしたん？怖い顔して・・・」「ケーブル変えたら、あかんかったわ」（ケ）　翌朝、改めて聴いて見ると・・・音は落ち着いていていい感じなのだが・・・！？もしかして！！ネットワークが原因か！？繋がりが悪い(怒）　夕食後・・・早速調整・・・HPFは試してみたい事があるので、来月にするとして・・・ LPFのコイルをほどいてみました。　まずは１巻・・・おぉっ！凄いぞこれは！！メッチャ変わるやん(汗）色々とCDを変え視聴しながら、1/2巻・・・うぅーん、もう少し・・・1/4巻・・・っおっ！来たかな！？・・・1/8巻戻してみよう・・・あっ、違う(汗）・・・思い切ってもう1/4巻！！えいっ！やっ！・・・おぉー！素晴らしい！！！(涙）今日は、これくらいにしといたろ！・・・結局２巻戻しました。かなりご機嫌です(笑）各楽器も生々しく、女性ボーカルも艶のある声に、クラプトンも渋く、交響曲は・・・？(汗）もう、1/8?1/4巻戻してみたいかな？時間が無いので、今日はここまで。ネットワーク・・・メチャクチャ面白いです！！奥も深そうですが(汗）今後の発展に妄想が膨らみます(自爆）　2004.5.21 BBSより
	作業風景その１自分のバカ耳を信じてほどいています。・・・しかし音って面白い(笑）

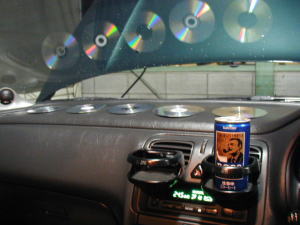

	視聴用CD（「ｸﾗﾌﾟﾄﾝ」「criara」「ｶｻﾝﾄﾞﾗ･W」「S・ﾌﾞﾗｲﾄﾏﾝ」「ﾏｯｺｲ･ﾀｲﾅｰ」「ﾑﾗｳﾞｨﾝｽｷｰ・・・」）を並べて・・・缶コーヒーは「仕事中」(爆）実家の車庫の中で行いました・・・当日は、雨・・・長時間、エンジンを掛けているのでボンネット開けっ放し(汗）・・・以外にも車内は静か・・・レガシィーはヨイクルマ(笑）
翌日・・・「ﾛｰﾗ･ﾊﾟｳｼﾞｰﾆ」」を聴いていて・・・TWの伸びがイマイチ・・・？昨日の「ﾌﾞﾗｲﾄﾏﾝ」もそんな気はしていたけど・・・(汗）　某サイトで１μF以下のコンデンサーをパラで組むと改善されるらしい・・・・？・・・興味津々である。　2004.5.22
Ver.2.3
	コンデンサー祭り！？

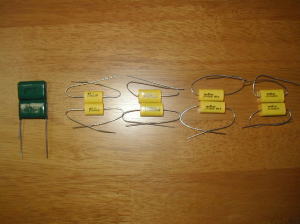

今回のお題は「HPFに1μF以下の極小コンデンサをパラで組んでみる」でした。用意したのは、近くの電気屋で購入した「SHIZUKI 0.047 / 0.068 / 0.1 / 0.15μF」「ルビコン　金属皮膜？0.33μF」計5組です。 1個100円台の安物コンデンサーでしたが(汗）とりあえず感じは分かるだろう・・・と安易な考えでした。　で、1組づつ小さいものからテストしました。 0.047μF　：高域は伸びているのですがキラキラした感じです。音は左右にベッタリ(汗） 0.068μF　：高域は伸びているのですが少しキツク感じました。音は前方です。 0.1μF　　：高域は伸びないでクロス辺りが良くなった。なんかモヤッとした感じ(汗） 0.15μF　：高域は伸びない・・・何だか気持ち悪い（悲） 0.33μF　：足の長さが足りなかったので、テストを断念（自爆）以上の事を踏まえて・・・・0.047 ＆ 0.068μFを4.7μFにパラってみました。驚きです！いい所取りです(笑）なんか「してやったり！」って感じです(爆）

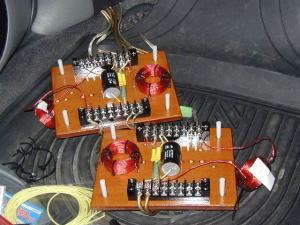

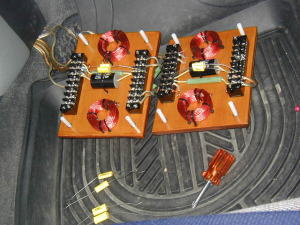

	テスト中の画像です。
	高域の伸びもいい感じですが、音の見通しがメッチャイイ！ TW－MIDの繋がりも良くなったみたい！・・・でも、少し高域にピークが出てるみたい(汗）チョッとだけ気になるかなー？？？音もチョッと薄くなったかも？でも、音楽を楽しく聴かせてくれる様になったんです(+o+) ・・・コンデンサーもあれだし・・・エージングもこれからだし・・・・もうチョッとは変わるでしょう・・・って事で(自爆）ようやくこのCDを時間を忘れて最高？に楽しむことが出来ました。 2004/5/23
Ver.2.4
	前回の調整で高域の伸びが改善されましたが、低域の消失感、中域の野暮ったさを払拭するための調整です。

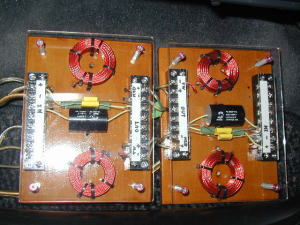

で、再度微調整することに・・・・HPF側のコイルをほどきました。・・・先ず1/4巻ほどきました：低域がメッチャ元気になりました・・・が、音はダメ（汗）ほどき過ぎたようです。 1/8巻戻しました：おぉっ！メッチャいい感じです♪でも、ボリュームを上げるとチョッと気になる所が・・・ 1/16巻ほどきました：うぅーん、微妙です（汗）低域も出ているし、良好なんだけど・・・音が薄い？温度感が・・・微妙です。 1/8にするか3/16巻ほどくか悩みます・・・たった１CMの違い・・・で、3時間・・・色んなCDを聞き比べます・・・最終的に「ジュリア　フォーダム・HAPPY EVER AFTER」の温度感で1/8巻に決めました。　2004/5/25
	1日経って・・・いい感じなんだけどチョッと・・・1/32巻戻しました。結局、3/32巻ほどきました。 NTWは置くが深い？微妙な感じが面白い？将来・・・禿げ確定！？（自爆） 2004/5/26
Ver.２．５
ネットワークを小変更・・・コイルとコンデンサの下にフェルトを挟んだ。NTWの配線材をMONITOR PCから屋内用１００Vの単線に変えた（爆）組み方も少しだけ変えてみた。音は激変したが、良くなったかは微妙･･･（汗）　で、インナーバッフルにも小変更・・・内側にダイ○ーで買ってきた「結露防止テープ　黒（炭素繊維みたいなフェルト）」を張った。　アウターとインナーをくっつけるネジを４本追加。

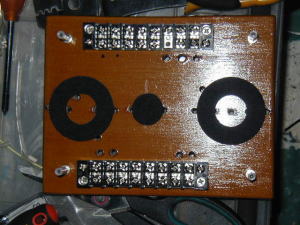

	家具のキズ防止用フェルトです。コンパスカッターで切り抜きました。

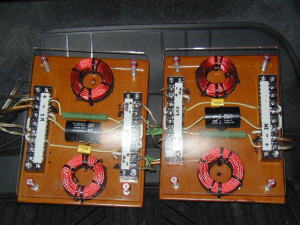

	こんな感じになりました。
・・・・・視聴・・・・・これは良くなった！！いい感じです（笑）１ｋHzのピーク感刺？さる感じは、少し和らいだ（ホッ）低域が締まった。高域の軽薄な感じも若干減った（自爆）　2004.5.30
－コイルのダンピング－

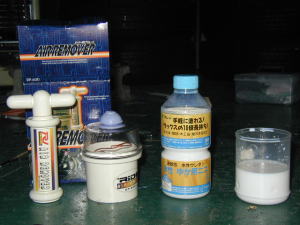

	用意したのは、床用ウレタンニス（笑）ラジコンのダンパーエア抜きツール（真空引きが出来る）後・・・
	簡易型乾燥室！！箱に穴を開けて仕切をつけて、ドライヤーを差し込めば・・・出来上がり（爆）高速乾燥を実現！！（自爆）
	仕上がり・・・艶やかになりました。コイルの見た目だけですが（汗）
・・・・・視聴・・・・・・（汗）音が落ち着いた？雑さが薄れた？良くなったのか！？（爆）・・・良い方に向っているようですが・・・他の粗が目立ってしまいました（自爆）聴いていて、少し虚しくなってしまいます（涙）　2004/6/1
