レーダー調査画像
平成２２年８月５日、現地にて地中レーダー調査を行いました。
調査の様子の画像です。

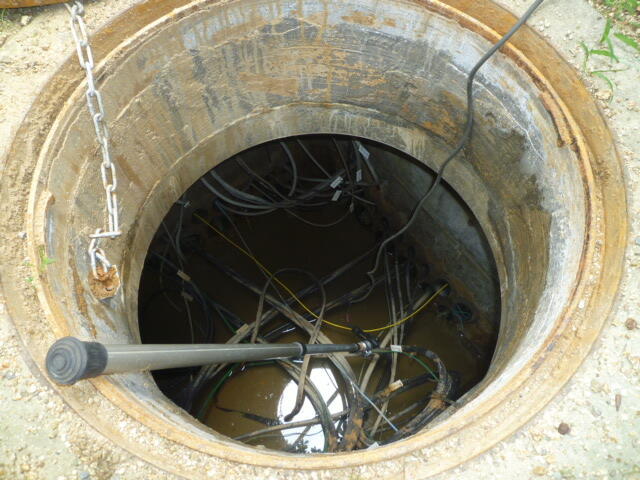

レーダーでの調査よりも先に、配管から調査。画像は「電気」と書かれた
マンホールの内部です。画像では分かりにくいですが相当深いです↑↑

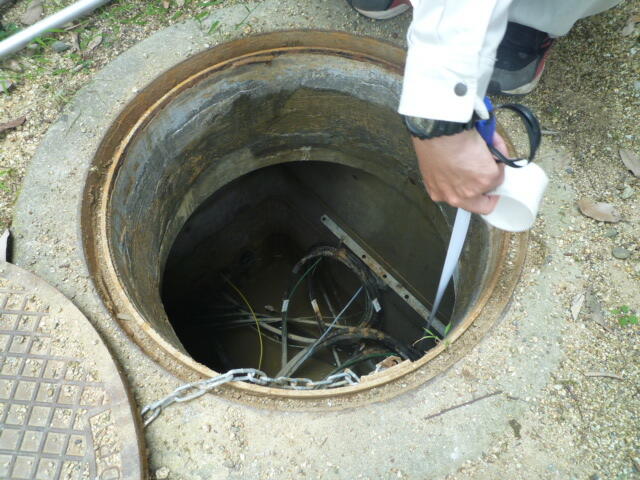

マンホール内部を調べています↓↓
水道管（下水管？）の調査のようです

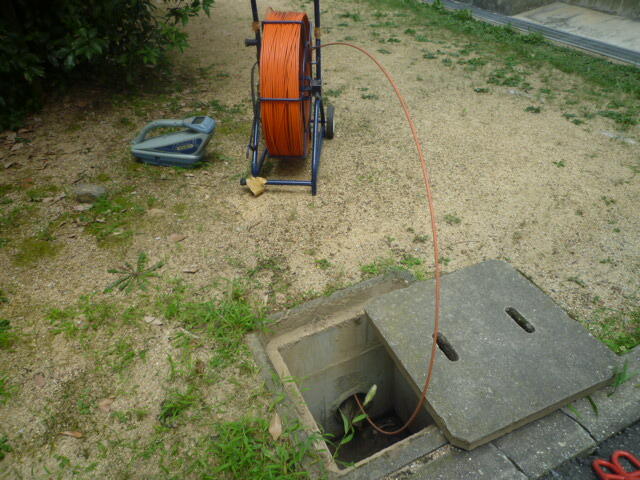

↑↑配管の調査です（機械の名称を聞きそびれました）

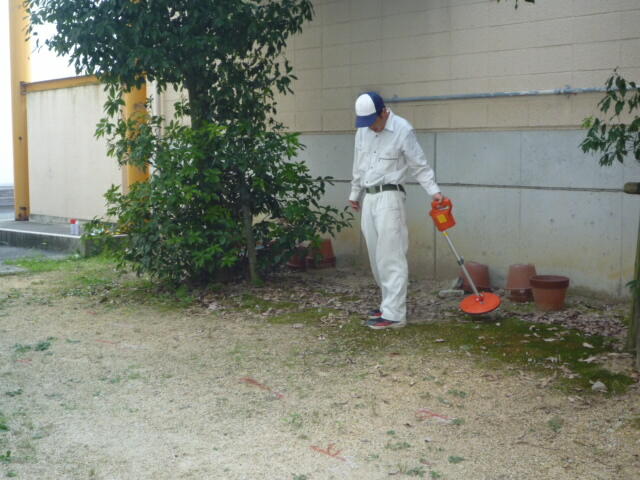

見たことあります。↓↓金属探知機ですね（＾＾）

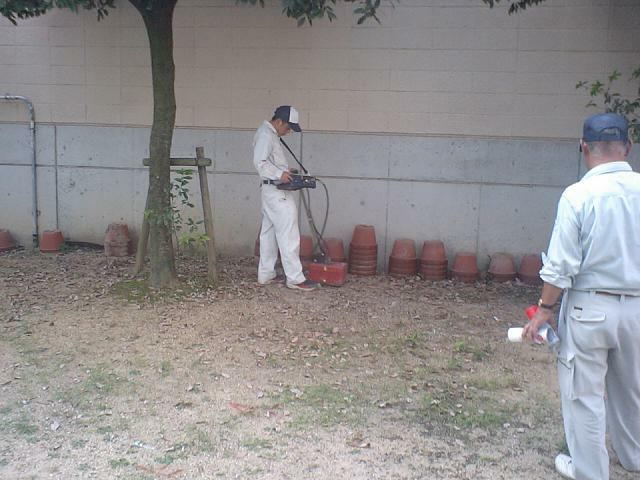

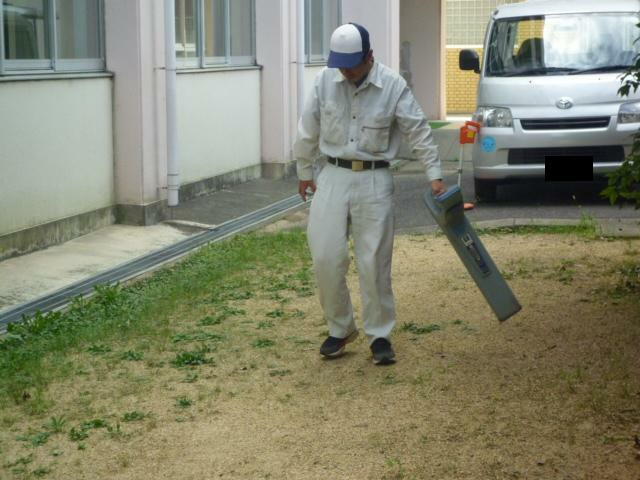

↑↑ これが、レーダー調査の機械です。手元のモニターに
反応物の画像が映し出されます。
↓↓あたりをくまなく、調査頂いております。

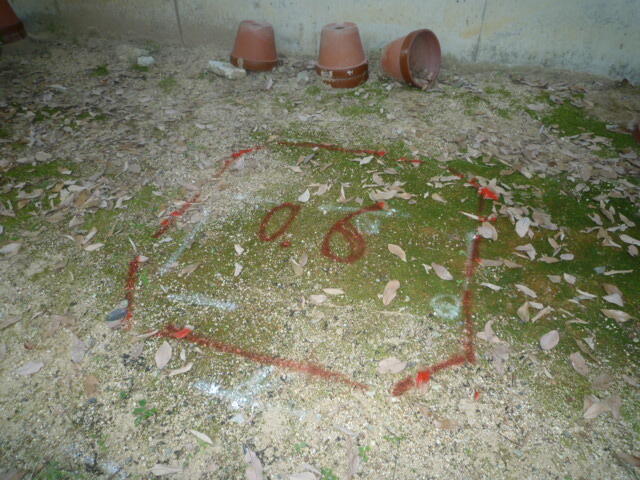

↑↑ 深さ0.6ｍ（60ｃｍ）の位置に 縦１ｍ×横１ｍのほぼ正方形の反応！！

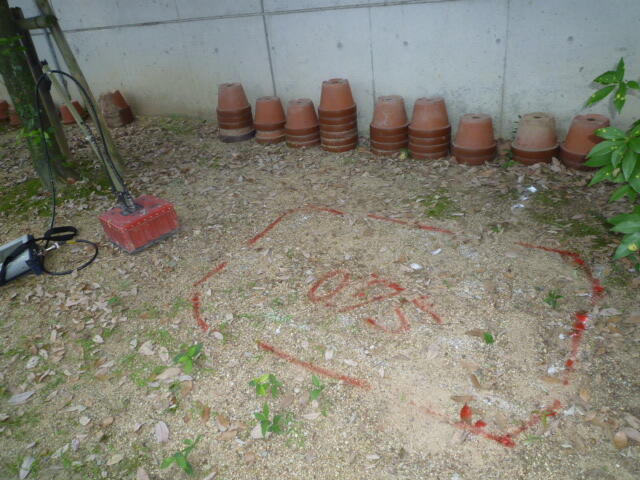

↓↓ 深さ0.75ｍ（75ｃｍ）の位置に 縦１ｍ×横1.5ｍの長方形の反応！！

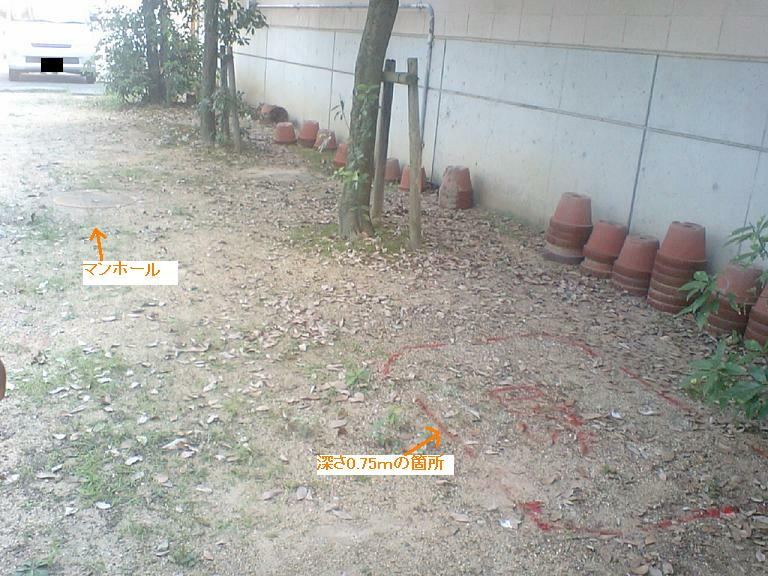

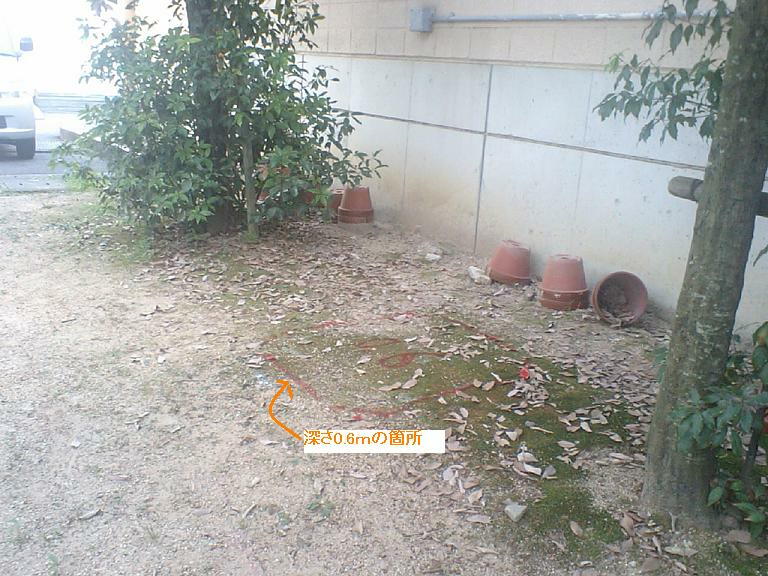

怪しい場所の地面に赤のラッカーで印をつけて頂きましたが、雨で消えてしまいますので、
後日だいたいの場所が分かるように遠目で写真を撮影。 何本目の立木の間か分かります。

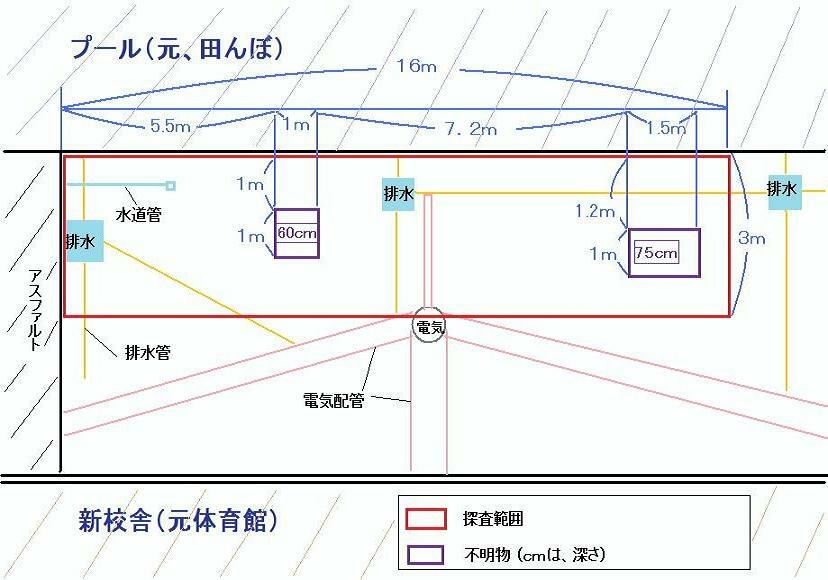

調査会社の方に作成頂いた現場調査図を手書きで描き直しました。
レーダー調査範囲は
赤色
ワク内、
２か所に反応あり。 （紫色の四角）
図面には表記しておりませんが、この２か所はいずれも元あった
ブロック塀から少し離れたところになります。
● 左側（西側）が６０ｃｍの深さ、縦横ともに約１ｍ×１ｍ、
● 右側（東側）が７５ｃｍの深さ、縦１ｍ×横１．５ｍ。。。
