トヨタ純正最新型ETCです。品番は08685-00130です。15750円税込 |
 |
ナビ連動用ハーネスです。品番08687-00140です。3150円税込 |
 |
とりあえず、グローブBOXとニーエアバックをはずします。 |
 |

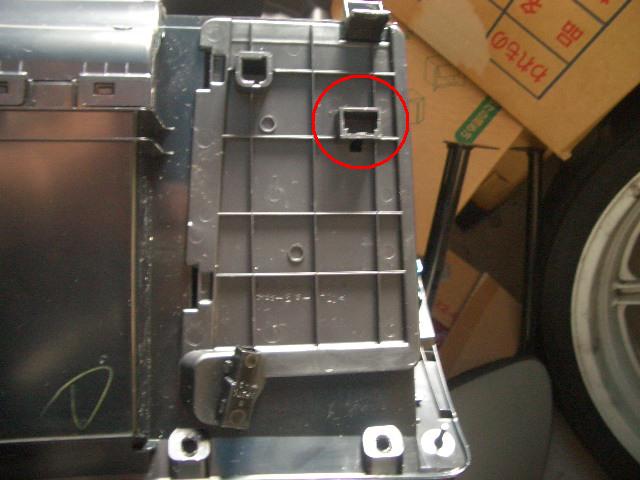

グローブBOXを上から見てます。このパネルに黒いカプラーが刺さってます。(拡大画像赤丸部分)このカプラーにナビ連動ハーネスを刺すだけです。(わーい簡単♪) 画像をクリックすると拡大します。 |
 |

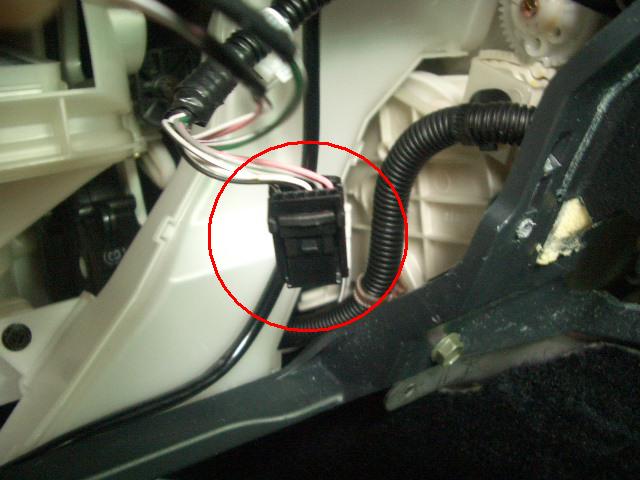

ちなみに、今回のターゲットのカプラーです。黒色でグローブBOXのふた？に刺さっているのですぐわかります。 画像をクリックすると拡大します。 |
 |
ふた？にETCアンテナ、ハーネスを逃がすため少しカットしました。 |
 |
ETCアンテナです。両面テープの貼ってある方が受信部になります。 |
 |

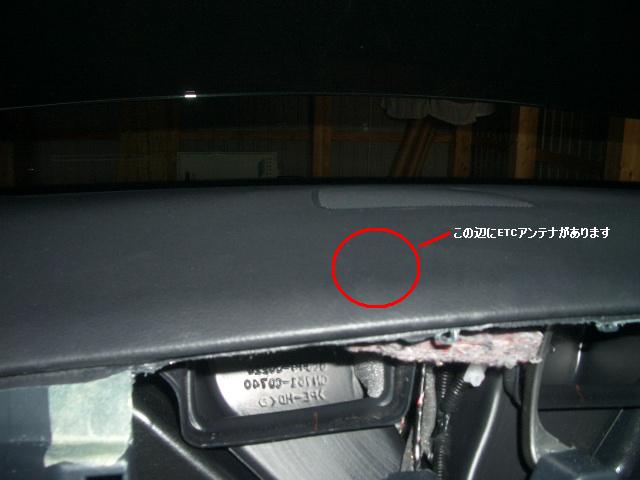

ETCアンテナをフロントガラスに貼るのがいやだったためセンタースピーカー前に裏から貼りました。(拡大画像の赤丸部分) 画像をクリックすると拡大します。 |
 |

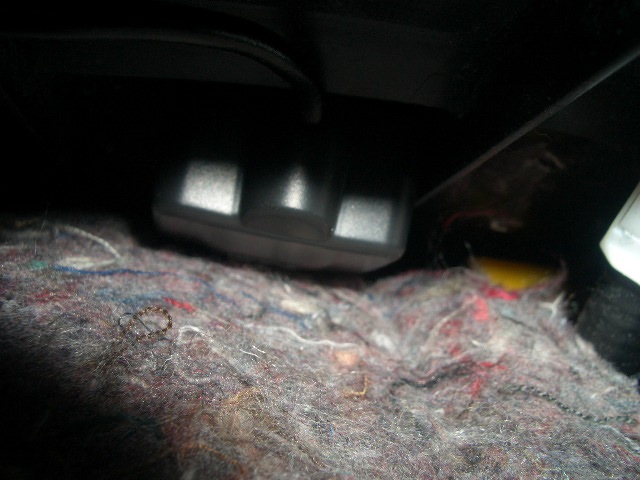

解りにくいですがETCアンテナです。 画像をクリックすると拡大します。 |
 |

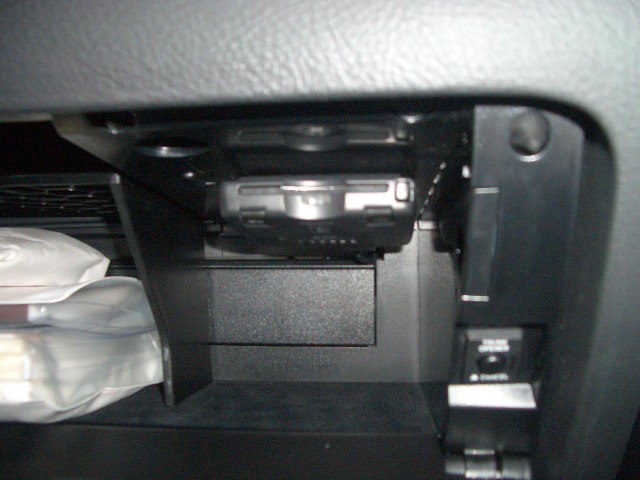

純正MOPの位置に設置しました。 画像をクリックすると拡大します。 |
 |
EMVに新しくETCが表示されました。 |
 |
付けたのはいいけどまだETCカードがありません(笑)ちなみにセットアップ後です。 |
 |
今回の作業でフロント灰皿のふたの部分に傷を付けてしまいました((*/□＼*)うわぁ〜ん
) 部品注文検討中 |
| -インプレッション- 今回の作業はディーラーの作業要領書と違うやり方で施工しました。要領書ではオーディオカプラーの部分から中継する形で載っていましたが、EMV等外さなくても、グローブBOXを外すだけで取り付けできます。18クラウンにはMOPでETCがあったのでOPコネクターがあります。現に私のクラウンしっかりとETCを認識しています。音声案内(現在はETCカードが挿入されてません。としか言いませんが)もしっかり車内スピーカーから鳴っています。ETCアンテナですがフロントガラスに貼らなくても多分電波を受信してくれると思います(GPSアンテナもインストルメントパネル内ですし･･･)←根拠はありません。ETCカードがくれば試してレポートします。 |
|
| -動作確認- 04/5/24 動作確認いたしました。問題なくゲート開きました(^o^) /ダッシュボードの裏にアンテナ設置しても動作しました。 ※あらゆる条件での動作を保障するものではありません。 自己責任の上で判断して下さい。 |
|
