六面体を回転しながら描画する

前田稔(Maeda Minoru)の超初心者のプログラム入門

プロジェクトの設定

1. このプロジェクトは「四面体を回転しながら描画する」に準じます。
   詳細は 四面体を回転しながら描画する を参照して下さい。

2. 六面体(長方体)の頂点座標を設定すのは結構面倒なので、二次元配列で定義することにします。


   float[,] vt = new float[14, 3] { { -10.0f, 7.0f, 5.0f }, { 10.0f, -7.0f, 5.0f }, { 10.0f, 7.0f, 5.0f}, { 10.0f, 7.0f, -5.0f }, { -10.0f, 7.0f, 5.0f }, { -10.0f, 7.0f, -5.0f }, { -10.0f, -7.0f, -5.0f }, { 10.0f, 7.0f, -5.0f }, { 10.0f, -7.0f, -5.0f }, { 10.0f, -7.0f, 5.0f }, { -10.0f, -7.0f, -5.0f }, { -10.0f, -7.0f, 5.0f }, { -10.0f, 7.0f, 5.0f }, { 10.0f, -7.0f, 5.0f } };

3. 六面体の頂点の色も配列で定義してみましょう。
   色の設定(Color) は int で宣言されています。

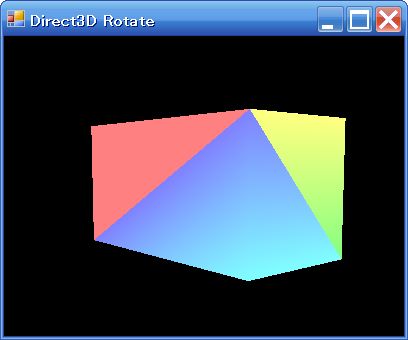

   座標と色はページ先頭の画像を参照して下さい。


   int[] cor = new int[14] { (int)0xff8080, (int)0xff8080, (int)0xff8080, (int)0xffff80, (int)0xffff80, (int)0xffff80, (int)0x80ff80, (int)0x80ff80, (int)0x80ff80, (int)0x80ffff, (int)0x80ffff, (int)0x80ffff, (int)0x8080ff, (int)0x8080ff };

4. プログラムは「四面体を回転しながら描画する」に準じます。
   各自で作成して下さい。


各面に色を設定する

1. 立方体の各面は、三角形を組み合わせた四角形に異なる色を設定して定義します。
   立方体の六個の面を三次元配列で定義しました。


   //前面赤, 右側面青, 裏面黄, 左側面緑, 上面白, 下面紫 float[, ,] vt = new float[6, 4, 3] { { { -10, -10, 10 }, { 10, -10, 10 }, { -10, 10, 10 }, { 10, 10, 10 } }, { { 10, -10, 10 }, { 10, -10, -10 }, { 10, 10, 10 }, { 10, 10, -10 } }, { { -10, 10, 10 }, { -10, 10, -10 }, { -10, -10, 10 }, { -10, -10, -10 } }, { { -10, 10, -10 }, { 10, 10, -10 }, { -10, -10, -10 }, { 10, -10, -10 } }, { { 10, 10, -10 }, { -10, 10, -10 }, { 10, 10, 10 }, { -10, 10, 10 } }, { { -10, -10, -10 }, { 10, -10, -10 }, { -10, -10, 10 }, { 10, -10, 10 } }, };

2. 各面の色も配列(int)で定義します。


   int[] cor = new int[6] { (int)0xff0000, (int)0x00ff00, (int)0x0000ff, (int)0xffff00, (int)0xffffff, (int)0xff00ff };

3. VertexBuffer は矩形を描画するのに必要な４頂点で生成します。


   public void OnCreateDevice(object sender, EventArgs e) { Device dev = (Device)sender; // VertexBuffer を生成 vertexBuffer = new VertexBuffer(typeof(CustomVertex.PositionColored), 4, dev, 0, CustomVertex.PositionColored.Format, Pool.Default); }

4. 六個の面を描画するソースコードです。
   SetBuffer() で VertexBuffer に矩形を設定して描画します。
   この関数は各自で作成して下さい。


   for (int i = 0; i <6; i++) { SetBuffer(vertexBuffer, i); device.SetStreamSource(0, vertexBuffer, 0); device.DrawPrimitives(PrimitiveType.TriangleStrip, 0, 2); }
