素人のＴＶ.４Ｋ工事
2019/10月 素人の工事
▼４Ｋ・８Ｋとは
(１)電波の違い
従来の地デジ電波は470～710Mhz、ＢＳ電波は1032～1489Mhz、及びＣＳ電波は1595～2071Mhzでいずれも右旋の電波です。今回の４Ｋ・８Ｋ電波は2224～3224Mhzで左旋でこれまでの電波とは周波数帯が異なります。右旋（左旋）の電波とは、右に（左に）偏り円を描きながら（ら旋状に）やって来る電波を右旋偏波（左旋偏波）というのです。平たくいえば左周りの電波、右回りの電波ということです。今まで使用されなかった右旋円偏波（左旋円偏波を使用しつつ）も使用するということです。
(２)４Ｋ・８Ｋ製品は
周波数が470～3224Mhzの周波数帯を保証しているとことになります。従って４Ｋ・８Ｋ対応製品で視聴すると従来のＵＨＦ・ＢＳ・ＣＳ（周波数は470～2071Mhz、２Ｋという）の視聴も可能ということです。
(３)画素数の違い
２Ｋ(約 207万画素 水平：1,920 垂直：1,080)、１倍
４Ｋ(約 829万画素 水平：3,840 垂直：2,160)、４倍
８Ｋ(約3318万画素 水平：7,680 垂直：4,320)、16倍
画素数が多いほどきめ細やかな表示をしているということです。
▼２Ｋから４Ｋ・８Ｋの切り替えで、まず考えることは
(１)テレビコンセント（以下ＴＶコンセントとする）から出ている配線ケーブルは１本か２本か
１本線で地デジ・ＢＳ/ＣＳ（以下ＢＳとします）の両方視聴しているならば、両者の電波を「ミキサー」で混ぜています。２本線ならアンテナからＴＶコンセントまで、地デジとＢＳを別々の電波をケーブルで送っています。いずれでもよいのですが、１本線の場合はＴＶコンセントからＴＶまでに分波器とケーブル２本が必要となり、それがＴＶの数だけ必要となります。２本線の場合はアンテナからＴＶコンセントまでの距離が長いと、その２倍のケーブルが必要になります。こちらはＢＳ用とＵＨＦ用のＴＶコンセントがありますから、分波器が入りません。更にいうと、１本線の場合はＢＳとＵＨＦを混ぜるから分配器は１つ、２本戦はＢＳ１つ・ＵＨＦ１つで２つになります。１本線の場合は全体の配線が楽です。
(２)配線ケーブルの種類

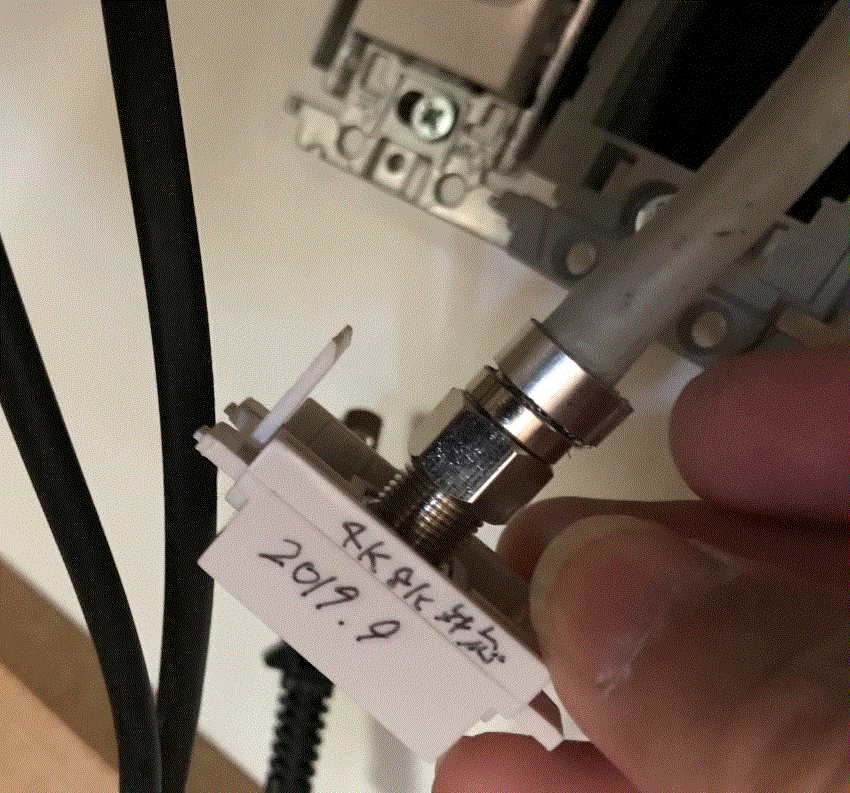

ＴＶコンセントのカバー部分を剥がしケーブルを引き出せば（少し長いめにしてあると思います）、ケーブルに名称が入っていて４Ｋ８Ｋ対応かが分かることがあります。ただし、ケーブルに名称が入っていないものがあるから厄介です。1０年ほど前にコードを変更しているなら、Ｓ_５ＣＦＢ、Ｓ_４ＣＦＢのケーブル可能性があります。両者は４Ｋ８Ｋに対応しています。数字の５，４はコードの太さです。大きいほど電波損失が小さくてすみます。最近の工事なら、良心的に太い方のＳ_５ＣＦＢのケーブルだと思いますが。ちなみに、その構造は外側からビニール(？)被膜、網組線、アルミ箔、白い絶縁体、芯線となっています。ＵＨＦの方は同様な構造ですがアルミ箔がありません。４Ｋ８Ｋ対応のＳ_５ＣＦＢ（Ｓ_４ＣＦＢ）はＵＨＦ用としても使用できます。
さて、ケーブルがＳ_５ＣＦＢでないなら４Ｋ８Ｋを見るテレビを別に設定してみるのも一つの方法です。もちろん、パラボラアンテナは追加ですべて外の機材も別設置ということになります。ＵＨＦ放送については当分の間４Ｋ８Ｋ放送はないようです。
(３)ケーブルは壁の中ですか
土壁の中で塩ビの管の中をケーブルが走っている場合は、慎重に次の作業をすれば配線はきれいな仕上がりとなります。それは、新旧のケーブルを繋ぎ、古いケーブルを引っ張れば新しいケーブルが塩ビ管の中を入っていきます。ただし、つなぎ目が角っこに引っかかり、下手をすれば新しいケーブルが途中で取れてしまい、悲惨な結果になったりします。やり直しで結局は土壁・柱の上を這わすことになります。ケーブルをよじりながら引っ張り、ひつっかかりをクレアする方法もありますが。くれぐれも新旧ケーブルのつなぎめを慎重におこって下さい。
(４)４Ｋ８Ｋ対応パラボラアンテナの交換
新規工事と同様、つまり始めからのＴＶ設置となります。パラボラアンテナ、ミキサー（混合器）、ブースター（増幅器）、分配器、ＴＶコンセント、分波器・分配器、コード（対応していない場合）の交換ということになります。★とりあえずパラボラアンテナだけを4Ｋ8Ｋ対応にすることはよくないようです（やらない方がよい）。
(５)４Ｋ・８Ｋテレビと４Ｋ・８Ｋ録画機
４Ｋ・８Ｋチューナー内蔵テレビと４Ｋ・８Ｋチューナー対応テレビとは違います。４Ｋ・８Ｋチューナー対応テレビは、これだけでは４Ｋ・８Ｋ放送が視聴できません。別途４Ｋ・８Ｋチューナーを購入する必要があります。ただし、ケーブルテレビ回線では４Ｋ・８Ｋチューナーはいらないと思います。４Ｋ・８Ｋチューナー対応テレビでは、４Ｋ・８Ｋ録画機（チューナ内蔵）から電波をもらう方法もあると思います。いずれにしろ購入どきは、テレビにチューナーが内蔵されているかに気をつけて下さい。録画はあまり必要としないのであればＵＳＢ接続でハードディスク利用を考えてはどうでしょう。
(６)４Ｋ・８Ｋ視聴は49インチ以上
49インチ以下だと４Ｋの効果はないのでは、と思いますが（私個人としての見解です）。また視力の悪い方はどうでしょう、その違いが分かりますかね。それこそ電気店で”お試し”に見ての判断でいかがでしょうか。
来年はオリンピック放送もあります、さてあなたはどうしますか。
(７)４Ｋ・８Ｋ化で電波ノイズの規制が厳しく
お役所は電波ノイズの発生により、トウタルの交換を薦めています。上記(４)の機器に[ＳＨ]マーク入りの機器を使用するよう、薦めています。[ＳＨ]マーク入りとは、早い話が[ＪＩＳ]規格というのがありますね。とりあえずは、お役所にお墨付きをもらったものの「印し」と考えればよいかと思いますが。よく似た[ＨＳ]マークというのもあります。私にはその違いがよく分かりません。こちらはネットで調べて下さい。
【ネットにて】：ＳＨ（スーパーハイビジョン受信マーク）一般社団法人電子情報技術産業協会で審査・登録され、 一定以上の性能を有し、適した衛星アンテナ、受信システム機器に付与されるシンボルマークで、その性能を証明するものです。
>>以上、４Ｋ・８Ｋ化がいま必要か、家族会議を開き十分考えて結論をだして下さい。ついでながら、我が家は『４Ｋ・８Ｋ化』をおこないました。消費税10％導入前。来年は東京オリンピック。もうチケットも売り切れ。テレビだけでもという理由につけ込んで黙々と工事をしました。おじい・おばあ がおられるところは是非４Ｋ・８Ｋで見せてあげて下さい。
▼さて、ここからは工事の話です。
(１)一番大切なのはケーブル（Ｆ型コネクタ）作り
下手をすると火が噴き火事になります。ここでは一応「４Ｋ・８Ｋ化の工事については電気工事士の免許があったほうが良い」らしいと申し述べておきます。
①ケーブルは切断面より10mmほどビニール被膜を剥ぎ取ります ②先から６mmほど網組線・アルミ泊・白い絶縁体を切って芯線を出す ③芯線の先を斜めに切る ④かしめ用リングを通し網組線を折り返す ⑤コネクターを網組線とアルミ箔の間に強く押し込む ⑥リングをコネクタまで寄せてリングをかしめる ★芯線と網目線・アルミ箔が接触しないように心がける。芯線に傷を付けないように、また芯線に薄い皮膜(?)があるときはきれいに取り除く。
(２)ＢＳとＵＨＦとの電波を混ぜる
ミキサーを使用するが、ＢＳ・ＵＨＦブースターでも代用できるようです。ブースターは電波の増幅が主目的だが（増幅が必要なのはＵＨＦの方だと思われる）、混合も可能です。ブースターには本体（増幅部）と電源部の２つの本体に分かれています。この２つの位置を回線のどの位置に置くかが難しい（ブースター添付の説明書 参照）。上図の最新Ｂ宅ではＢＳとＵＨＦを混合する位置に本体（増幅部）を置き、電源部を分配器の（電流通過する）端子（キッチンのＴＶの前）に置いています。もちろん電源部には近くに電源コンセントが必要となります。（上図 Ｂ宅(新)）
(２')ＢＳとＵＨＦとの電波を混ぜない
ＵＨＦアンテナとケーブルは変更はありませんから、ＢＳの方だけ４Ｋ・８Ｋ対応ＢＳへの変更とになります。複数のＴＶを利用しているときは、４Ｋ・８Ｋ対応の分配器が必要になります。（上図 Ｂ宅(旧)参照）
(３)いくつもの部屋でＴＶ見る
上記(２)でＢＳとＵＨＦを混合したものを分配器で必要なだけ分けます。上記の図でほぼ中央に位置しいくつもの足が出ているのが分配器です。分配器には１端子通過型と全端子通過型があります。全端子通過型の方が高価です。平たくいえば、アンテナには電気を供給する必要があり、一つの繋がったＴＶからするのか、全部のＴＶからするのかの違いです。上記の(２)の『分配器の（電流通過する）端子』つまり、ＴＶからアンテナへ電流を供給する端子でそれは、キッチンのＴＶが対応しています（１端子通過型分流器の例）。全端子通過型は繋がった全ＴＶから電流を供給することになります。実際はＴＶ側で「AUTO」で対応するようです（全ＴＶが電流を流せばアンテナ側で過剰になる）。
３’)ＴＶ１台だけで４Ｋ８Ｋを見る
４Ｋ８ＫのＴＶを見たければ、アンテナにコードを取り付けＴＶに接続すれば見られます。ただし、地デジはだめでＢＳのみです。
(４)ＴＶと配線ケーブルとの接続
配線ケーブル１本の場合は、ＢＳとＵＨＦの電波が混ざっているので、ＴＶとの接続では再びＢＳとＵＨＦに分ける必要があります。この時に必要となるのが分波器（分配器でない）です。ここでＢＳ用とＵＨＦ用の２本のケーブルが必要になります（(１)の方法で大量生産すること）。
４Ｋ８Ｋ化の前に、ずっと分波器の代わりに２分配器を使用していましたが何ともありませんでした。ただし、ＴＶ受信強度・品質に関係するかは確認できていませんが。
(５)４Ｋ８Ｋ対応アンテナの設置
ケーブルも含めてＵＨＦアンテナは触る必要なく、従来通りのものが使用できる。４Ｋ８Ｋ対応パラボラアンテナの設置については、旧パラボラアンテナの位置・角度をスマホで写真を撮り記憶しておくことです。実際の設置では２人でスマホで情報交換をおこなうがベスト。コード接続後、1人がＴＶの電波受信画面を動画で撮影し、片方がそれを見てアンテナ側の角度調整すれば比較的簡単にすみます。
以上、機材はネットで入手しましたが、試行錯誤により高くつきました。業者へ依頼するよりはお安く・楽しく出来ました。相場では１つのTVコンセントにつき２万円で、７つあると合計14万円はかかるとか。もちろんこれにＴＶ本体49インチで12.5万円の追加です。
