300Bと5965のシングルステレオパワーアンプキット

90,000円

ＳＯＬＤ ＯＵＴ

ありがとうございました。

300Bと5965のシングルステレオパワーアンプキットです。

この商品はラファエルZ020と言うアンプキットを300Bのアンプキットに再設計した物です。

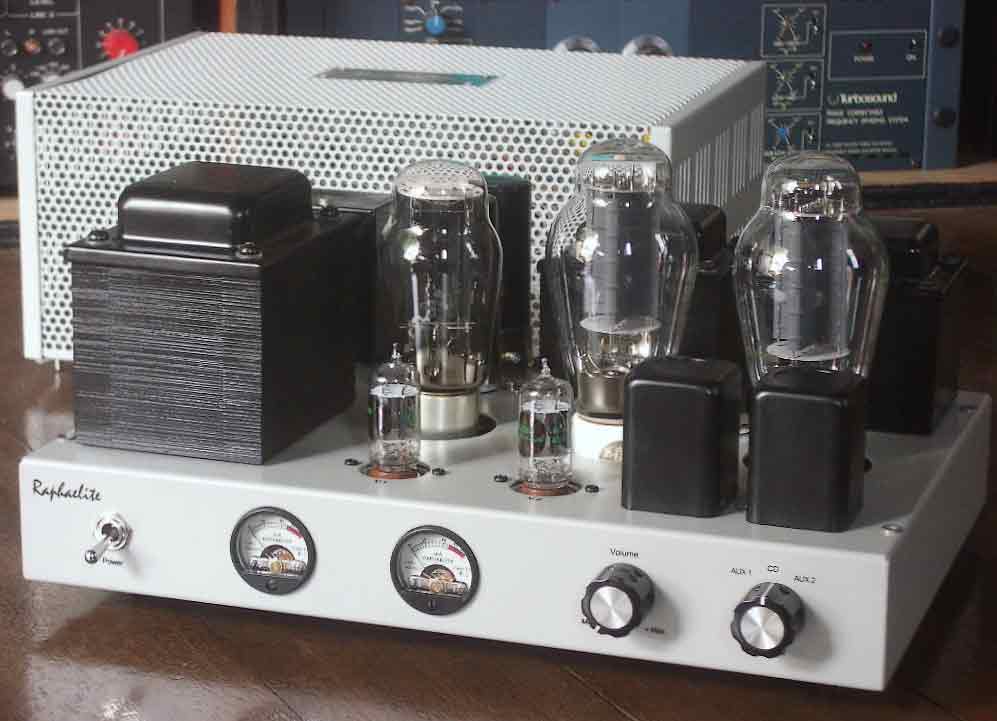

完成写真を載せておりますが、新品未使用のキット商品です。
この商品は組み立てに際して、半田ごての他テスターは必ず必要になります。

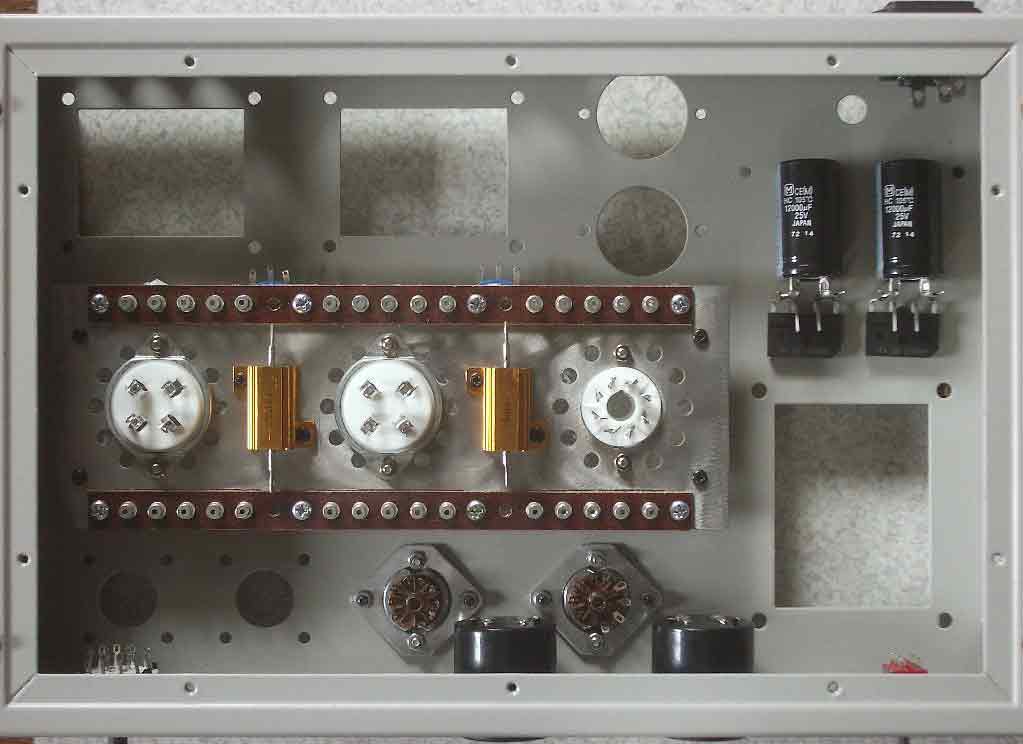

またお渡しするのは回路図だけで、ラグ板配線になりますので回路は簡単ですが回路図から直接製作出来る技術も必要です。

あと電源ケーブルは付属しておりませんので用意して下さい。(PCなどで使われている普通の3Pコードです。)

完成品が必要な場合は5,000円の追加料金で製作代行を行います。ご入金確認後の製作で、2週間以内に発送します。

アンプの構成は初段5965によるSRPPで300Bは自己バイアス動作です。NFBは掛けておりません。
300Bに掛かる電圧は370V弱で内カソード電位は60V程度の軽い運転にしています。
また入力トランスも装備しておりますのでかなり聞き易く疲れない音に仕上がっていると思います。

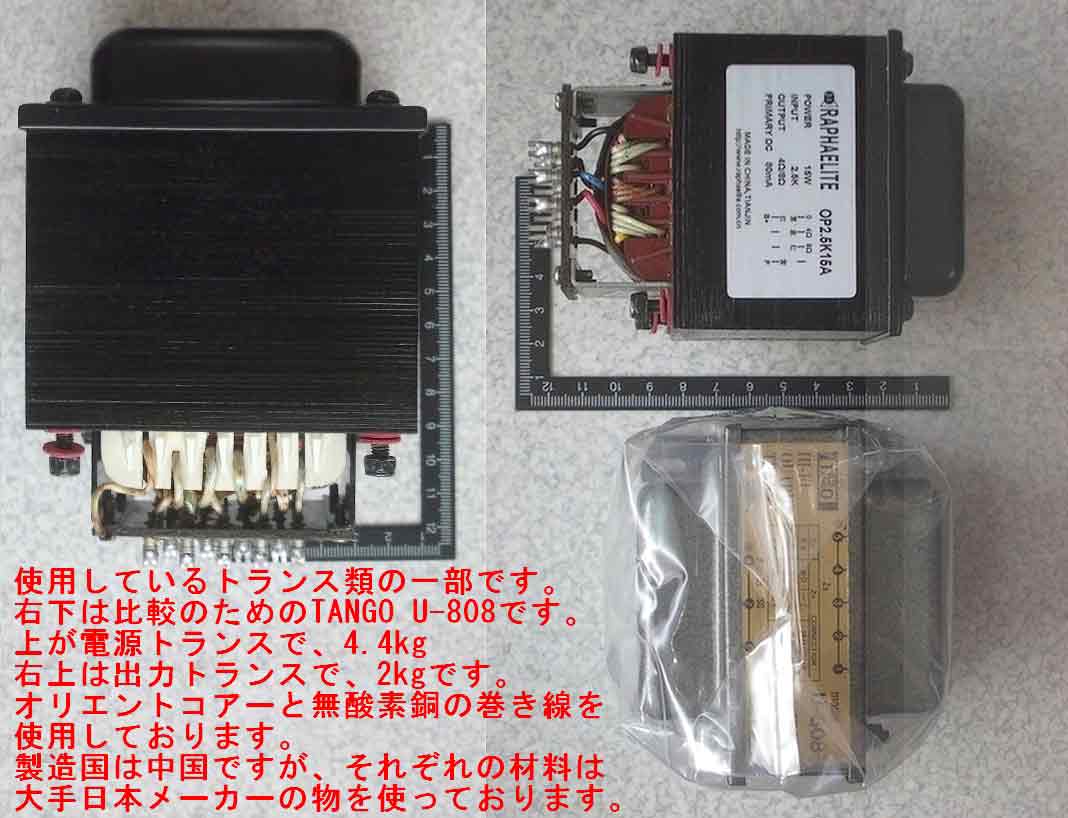

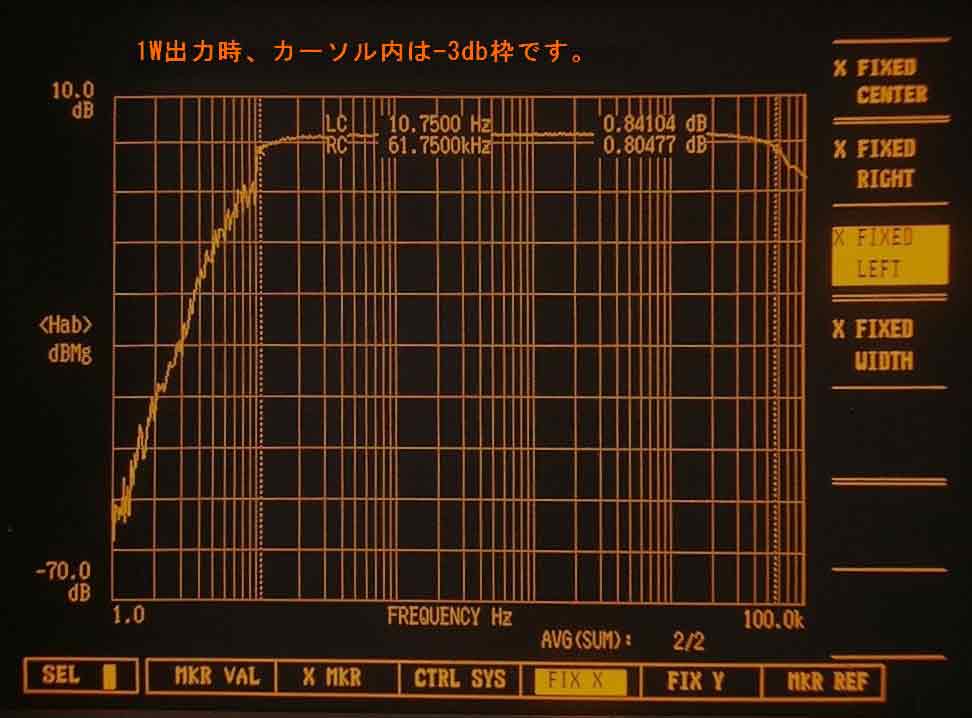

トランス類は中国製ですが、B〜P間のドロップ量も少なく周波数特性も良い物です。

ほかの部品でもボリュームはコスモスの25ｍｍ角でカップリングコンデンサーはMultiCapです。ロータリースイッチも良い物を使っております。

発送形態ですが、ゲージ付アンプと言う事もありトランス類、真空管はセットした状態でお送りしますので製作は真空管、トランスを外してから 行って下さい。
*製作に関しては回路図しかお渡ししませんので、初心者の方はよく考えてから購入して下さい。

主な仕様 （予告無しに一部変更となることがあります）

使用真空管

　 300Bゴールド エレクトロハーモニクス ロシア製ペアー2本。

　5965 JAN GEアメリカ製ペアー2本。

　5Z3P/5U4中国製×1。

出力 6.5W+6.5W
適合スピーカー 4Ω〜16Ω
電源入力 3P インレット
電源電圧 100V AC 50/60Hz
消費電力は通常音量使用時で75W程度です。
本体寸法 W340×H190×D230 mm (パンチングカバー装着時の筐体寸法。突起部含まず)重量15kg
