TU-870Rを7C5と5755のSRPP回路に変更したステレオシングルアンプの完成品

34,000円

ＳＯＬＤ ＯＵＴ

ありがとうございました。

エレキットTU-870Rを7C5と5755のSRPP回路に変更したステレオシングルアンプの完成品です。

小さなアンプで人気のTU-870Rを7C5と5755のアメリカの黒プレート管で製作しました。

5755はレイセオンUSA製でWE420Aと同じ構造及び特性を持つ管です。
ノイズ及びマイクロフォニックを抑える為コイルヒーターは勿論の事、スプリングマイカとして金属ばねを2本ずつ使ってカソードを水平垂直の二方向から押さえる構造は見ていて技術屋の意地を感じる美しい構造になっております。
12AX7と足番号が異なる為、差し替えは出来ませんが特性は似ており12AX7系の管では最高ランクに属します。

7C5は6V6GT管と同じ特性の真空管(差し替えは出来ません)で人気のあるロングプレートです。

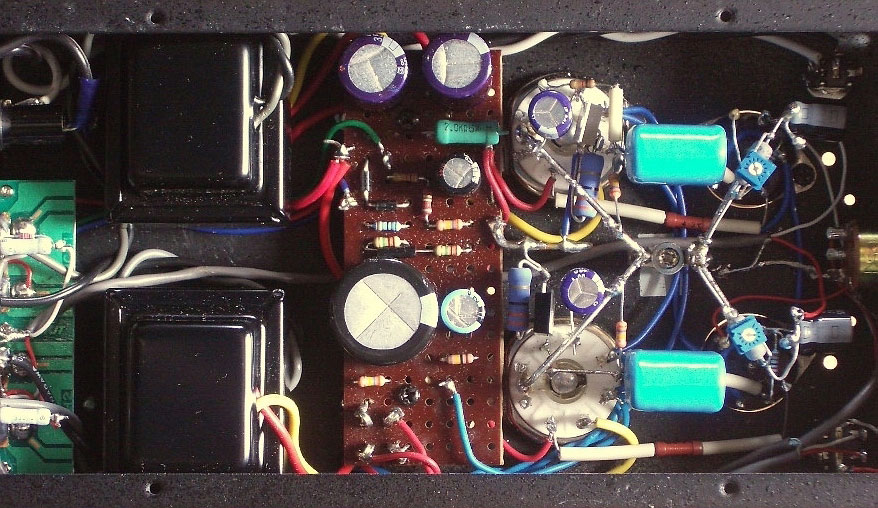

870R本体はFETによるリップル除去を行っております。

またトライアックによる低電流回路も採用しました。
NFBは半固定抵抗により可変出来るようにしております。
出力は2.2Wです。

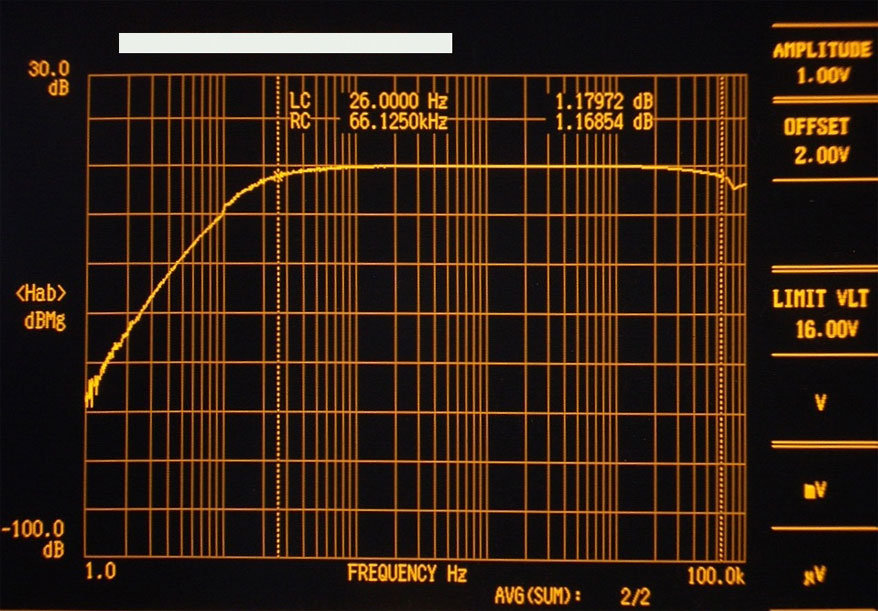

特性グラフはNFB約6dbで1W出力時の物です。カーソル内表示は-3db域です。
●使用球：シルバニア 7C5×2、レイセオン 5755×2です全て未使用のペアー管です。

TU-870R真空管アンプ 組立キットの仕様
■入力端子：LINE×2,(RCA ジャック)
■出力端子：スピーカー出力
■電源：AC100V 50/60Hz 35W
■本体サイズ：W130×H133×D263 mm (突起部を含む)
■重量：約3kg

ご入金確認後の製作で、完成後発送します。
