TU-8300/TU-LAB

77,000円

ＳＯＬＤ ＯＵＴ

ありがとうございました。

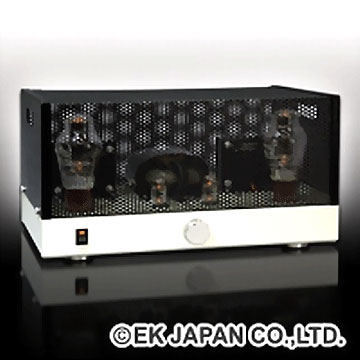

TU-8300/TU-LABこの商品は、イーケイジャパン創立15周年記念モデルとして、開発された限定生産の300Bシングルステレオ
パワーアンプキットです。

以下の画像と商品説明はメーカーの発表している資料です。
付属の300B真空管のほかに、5極管の3極管結線も可能！
300B とはまた違う味のある音をもっと多くの方に試していただきたいという願いを込め、8 ピンソケットも装備し、
改造なしでKT88(6550)、KT66、EL34(6CA7)、6L6GC などの3結を気軽にお試し頂けます。
市販の出力トランスやボリュームとの付け替えが可能！
「魔法のブラケット」とでも呼ぶべき、スライド式のユニバーサルブラケットを開発し、市販の300B シングル用OPT の大半に対応可能。
また、音量調整用ボリュームへのこだわりを満足させられるよう、ボリュームブラケットを
スライド可能にし、軸長が異なる市販のボリュームにも対応しています。※幅30mm までのボリュームが取り付け可能。

高音質・安定性・安全・省エネのための様々な工夫
[いいとこどりの「定電流セルフバイアス＋固定バイアス」方式]
セルフバイアス方式のカソード抵抗を定電流回路にし、想定内のどの球を使っても自動で一定のプレート電流にしています
ので面倒がなく安全(定電流値は微調整可能)。
また、セルフバイアス方式の欠点であるカソード回路での無駄な電力消費
と発熱を最小限に抑えるために、グリッドに負電圧を与える固定バイアス方式を併用しました。まさに「いいとこどり」のバイアス回路構成です。
[出力段過電流シャットダウン回路]
ハンダ付け不良や接触不良、真空管の故障などにより過大電流が発生した場合の回路部品や真空管の破損防止対策として、安全対策を追加。
左右いずれかの出力管回路に一瞬でも所定の電流を超えるとB電源をシャットダウンし、トラブルがあった側をLED で表示します。
[FET リップルフィルター]
B 電源には絶大な電源ハム抑制性能で実績を誇るFET リップルフィルターを採用。
[B 電源遅延タイマー]
リップルフィルターをタイマーでコントロールすることにより、電源スイッチを入れてから約20 秒後にB電源をソフトにスタートします。
[ こだわりの回路部品 ]
1 クラス上の余裕ある特性と音質のOPT とコンデンサ類も厳選。カップリングコンデンサは高周波領域に
も使用できる無誘導構造のポリプロピレンフィルムコンデンサ、B 電源やバイパス用の電解コンデンサにも高周波対応の低ESR、低Z、105℃対応品を採用。
[ 全球交流点灯 ]
エコロジーの観点から全球交流点灯を採用し、整流回路での電力損失と発熱の抑制、電源力率を改善いたしました。
ワールドワイド対応電源トランス。
電源トランスは過渡特性や低リーケージフラックスで実績を誇るR-コアトランスの採用に加え、一次側を100V、
115V(110～120V)、200V、230V(220～240V)に対応できる仕様に海外はもちろん、国内の200V 電源をご利用になることも可能。
付属の電源コードは国内100V 用ですが、本体の電源入力には3P インレット(IEC320)を装備していますの
でハイグレードな電源コードの交換も容易です。

TU-8300 主な仕様 （予告無しに一部変更となることがあります）

使用真空管 300B×2 ,12AT7×2
定格出力 8W+8W
(付属の300B真空管 装着による測定、その他デフォルト状態)
適合スピーカー 4Ω～16Ω
出力ターミナル 金メッキ仕様ネジ式
(Φ5mm 心線使用可、バナナプラグ使用可)
入力端子 金メッキRCA ジャック ステレオ１系統 (背面)
電源入力 3P インレット(IEC320)
電源電圧 100V AC 50/60Hz
(組立時のハンダ付けにより 115V、200V、230V 仕様に変更可能)
本体寸法 W400×H213×D250 mm (パンチングカバー装着時の筐体寸法。突起部含まず)

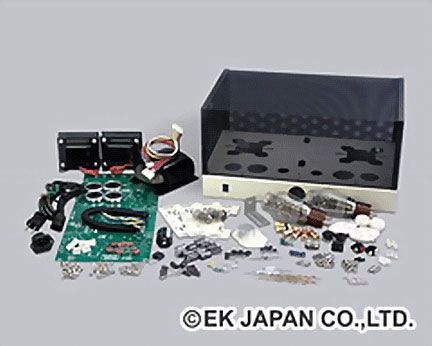

完成写真を載せておりますが、新品未使用のキット商品です。77,000円です。

完成品が必要な場合は5,000円の追加料金で製作代行を行います。ご入金確認後の製作で、1週間以内に発送します。
