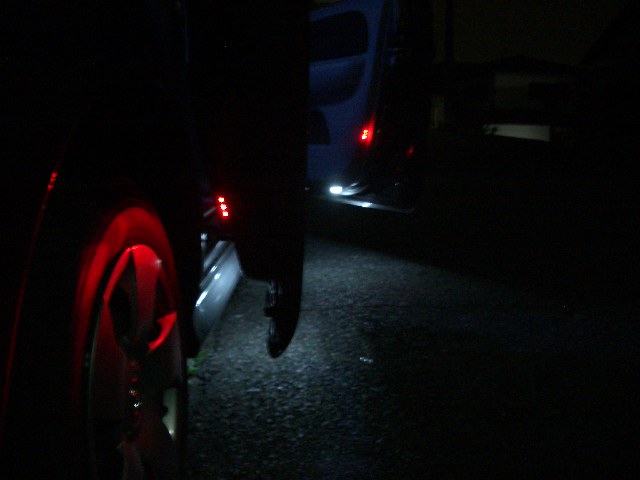

算式	これは避けては通れない道です(^^; しっかりと理解して、安全にLEDを点灯させるための 基礎知識です。 まずは電圧V（ボルト）と電流A（アンペア）と抵抗Ω（オーム）の関係は V＝IxR　となります。 変形しますと、I＝V/R　R＝V/I　となり 電圧、電流、抵抗が計算によって求められます。 もうひとつ大事なのが、消費電力の計算です。 ACC電源やイルミ電源、またﾄﾞｱ連動電源に無限につなげるわけではありません。 最悪の場合ﾋｭｰｽﾞが飛びます(^^; 消費電力W（ワット）と電流（アンペア）と電圧V（ボルト）との関係は W＝IｘV　で求めれます。 例えば、消費電力15mAのLEDの消費電力は W＝0.015X14.4＝0.216w　です。LEDは電気を食わないですね(^^) ちなみにσ(^^）のｼｴﾝﾀのﾄﾞｱ連動から電源を取った カーテシ（5mm砲弾3X4）とウェルカム（6発FluxX４）とマップ（10発FluxX2）で 0.42Aでした、消費電力＝0.42X14.4＝6.05wです。 ノーマルのルームランプは1個が8wで合計16wです。 いかにLEDが消費電力が少ないか、よくわかりますよね(^^) お気に入りのカーテシ＆ウェルカムです(￣▽￣)ゞ

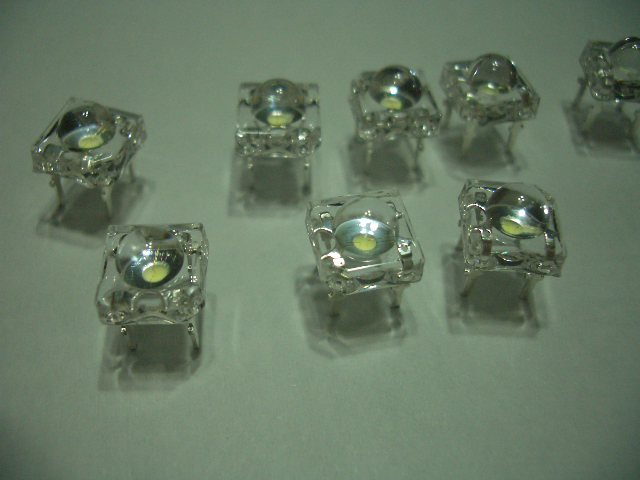

LEDのスペック	一口にLEDと言っても、いろんな種類があります。 安価な砲弾型、明るくて広角に照射するFlux、 ﾁｯﾌﾟLED、激眩なパワーLEDなどなど。。。 各LEDにはスペックがあります。 エルパラなどの通販では必ず以下の表記があると思います。 基本は定格電圧のVf、順電流のIf、明るさを表すmcd　照射角度ｘｘ° LEDの明るさは12Vであろうが、100Vであろうが電圧にかかわらず、 If、順電流の大きいほど明るく点灯します。もちろん消費電力は大きくなります。 エアコンパネルを均等に照射したいなら、照射角度の大きいFluxを、 安く楽しみたいなら、照射角度の狭い安価な砲弾と 自分の使う用途に応じた、LEDを選択しましょう(^^)

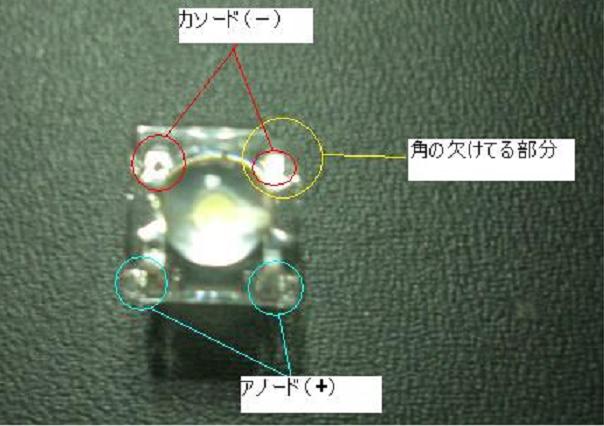

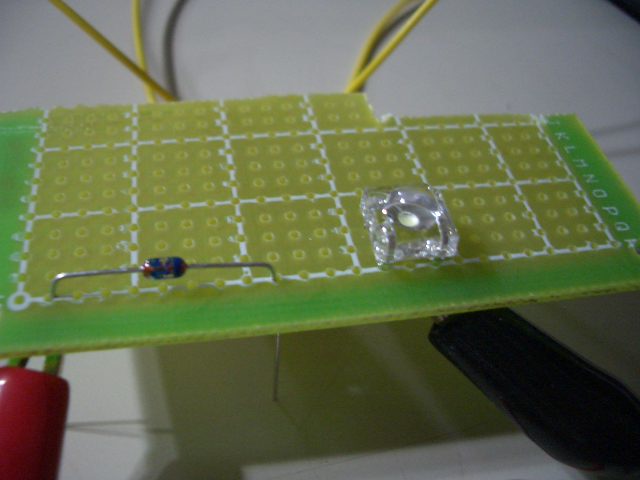

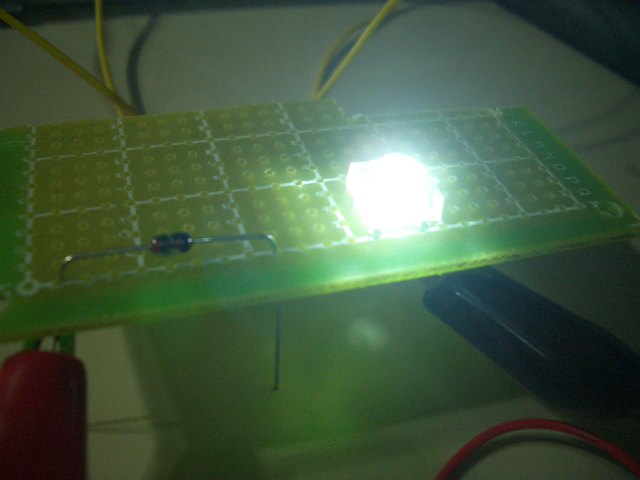

点灯させてみよう	ではでは、上の画像のFluxLEDをCRDを使って点灯させてみましょう(^^) LEDは極性があり、＋とーを正確につながないと点灯しません。 構造は以下の画像です。 このFluxLEDのスペックはVf: 3.2〜3.6V　If: 30mA　です。 CRD15ｍA1個、つまり定格電流の半分で点灯させてみます。 ワニ口クリップでつないでいます。 電源をつなぐと見事点灯です。明るいですね(^-^)
実践的な配列	上記を参考にLEDの点灯配列は考えてみましょう(^^) もちろん、車での使用を前提にしてますので、 電圧は全て14.4V、エンジンがかかって発電機が回っている状態の電圧で ほとんどのショップの配線は14.4Vの前提で作成しているようです。 まずは抵抗を使った配列です。 定格電圧3.2V順電流20mAのLEDを点灯させようとすると。。。 　　　　　　　　　　　V　　　　　Vf　　　　　　Vf　　　　　　Vf　　　　　　　　14.4V ＋電源-------抵抗----LED�@----LED�A----LED�B--------(-電源） この回路の抵抗を求めると、 R＝V/I　で　14.4/0.02＝720Ω　と求めると間違いです！！ σ(^^)もはじめそう思ってました。 違うんですね(^^; 正しい求め方は定格3.2VのLEDが3つで9.6Vの電圧がかかり、 14.4-9.6＝4.8Vの電圧が抵抗にかかります。 ここでやっと例の数式V=IxRに当てはめて、電流を20mA流したいので R=4.8/0.02＝240Ωが正解です。 ではCRDを使っておなじLEDを点灯させてみると、 流したい電流は20mAなんで 　　　　　　　　　　　V　　　　　Vf　　　　　　Vf　　　　　　Vf　　　　　　　　14.4V 　 ＋電源---ｌCRD20mAｌ---LED�@----LED�A----LED�B--------(-電源） で、終了です 実際には10mAのCRDを並列に2個つないで、20mAを流します。 CRDは熱も持たなくで、電圧の上下にかかわらず、 一定の電流を流す性質があるので高いですが、 安定的にLEDを点灯させるには有利なアイテムですね(^^)

,
