最近こっちでマップトレーサーを販売しています。よろしく→→→→KスペHP

構想１年、製作日数約１ヶ月！ついに作ってしまいました。
いやーうれしいっす。楽しいっす。ちゃんと動作した瞬間は最高の気分ですね〜。

きっかけはやはりＲＯＭチューンをし始めたからですね。
ＥＣＵがＲＯＭデータの何処を読んでいるのか想像だけではダメだと思ったのがきっかけです。
それから約１年（さぼっていた期間が長いけど…）かかりました。
初めは、ＥＣＵの拡張ポート（追加基盤を配線する端子）の内容を解明してやろうと必死でしたが、時間ばかりが過ぎ情報が全然足らずダメでした。
やはり個人の非力さでしょうか？
一応、わかったところまでをまとめておきますので、それ以上ご存知の方はこっそり教えてあげてくださいね。（っていうかお願い〜！）
で、その方法では、一向に進行しないのでＲＯＭにＲＯＭプローブを追加して、そこからアドレスを引っ張る事にしました。
これはこれで結構大変。
だって、一般的に売られているＲＯＭプローブはＲＯＭの変わりに使用する物ですから、ＲＯＭの配線にパラレルに配線されているものなんて無かったんです。
なかったら作るしかないでしょう。
まあ、そんなこんなで作ってしまいました。
マップトレーサについての説明はしませんが、必要であればメールでも下さいね。

ここに書いてあるものはＳ１４ｋ’ｓ前期（ＳＲ２０ＤＥＴ）について書いてあります。だから他のＥＣＵについては全くわかりませんのであしからず。（そーいえば、Ｓ１４ｋ’ｓ前期の追加基盤はレガシーのどれかと共通だったような…）
それと、当然ですが、これらの内容においていかなる問題が発生しても、私は責任を持ちませんので、ご認識を。

１．ＥＣＵ拡張ポート（４０ｐｉｎ）の内訳（未完成）

ＥＣＵの外部配線と反対側に付いている４０ｐｉｎのポートの内容についてですが、追加基盤のＴｏｐＶｉｅｗにてかってに番号振って内容書きます。
なんとなくわかっている内容もあるのですが、いまいち納得いかないので（？）にしておきます。

Ｓ１４のＲＯＭは６４ｋｂｙｔｅｓのデータを使用しますが、２７Ｃ２５６が２個を使用するので、データを奇数･偶数読みします。
上記の表に記載してある奇数Ｄ０〜Ｄ７とか偶数Ｄ０〜Ｄ７というのは、そういう事です。
アドレスの上位８ビットはアドレスラッチというものみたいですね〜。”？”の部分に秘密がありそうです。
この辺りは後日じっくりと…

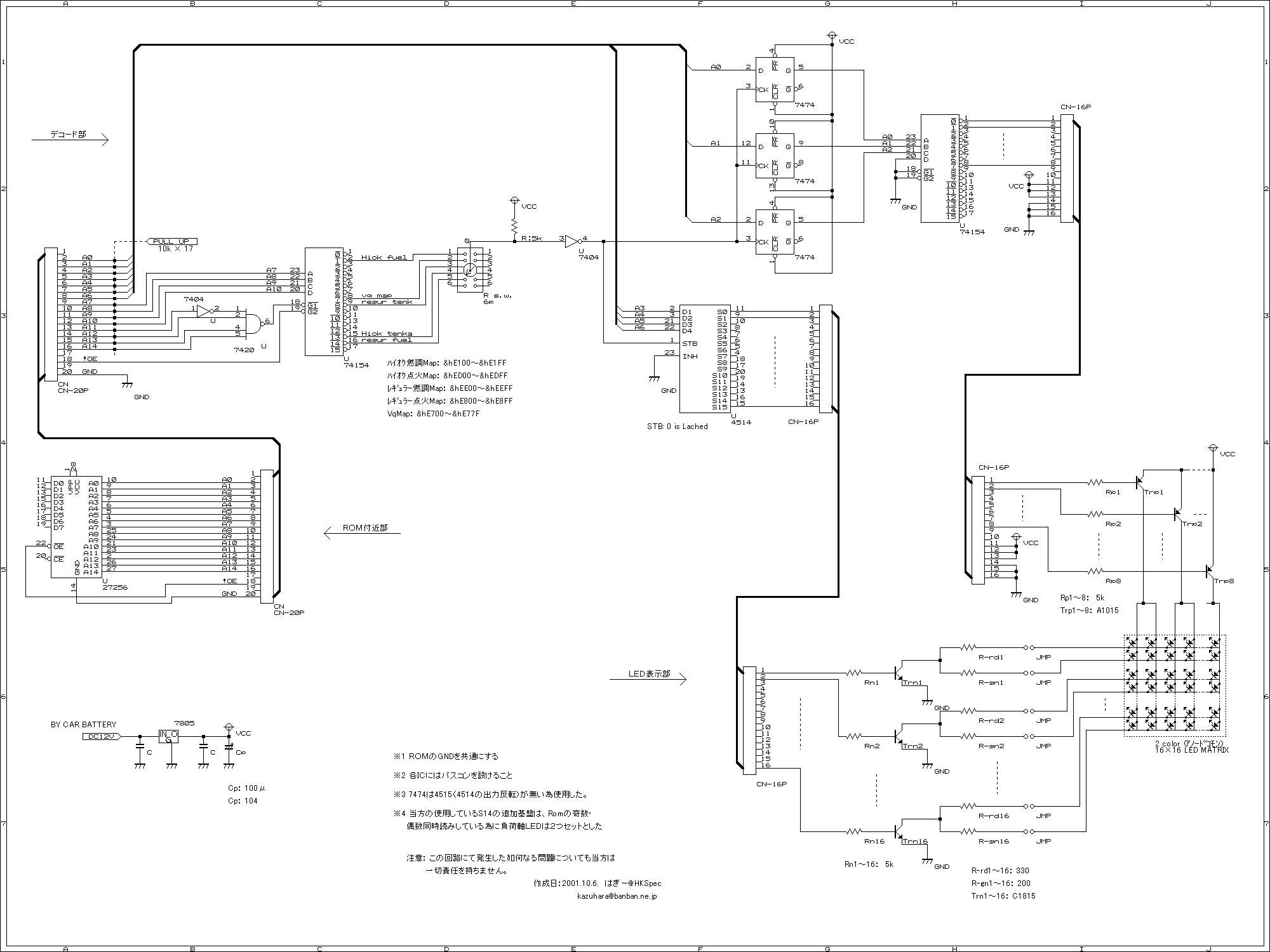

２．作成したマップトレーサの回路図面

ここから実際につくったものを紹介します。
とりあえず、回路図です。（ｊｐｇ形式２７２ｋｂ）
この回路は水魚堂オンラインさんのＢＳｃｈを使わせていただいています。
このＣＡＤ図はこちらに置いておきます。（ＣＥ２ファイル及び、ＬＩＢファイル；ｌｚｈ形式 ６ｋｂ）
できてしまえば、そう複雑では無いのですが、ＬＥＤ表示部の配線の量が多い事。
あと、もともと＆ｈ００００〜＆ｈＦＦＦＦ番地まであるアドレスデータを奇数･偶数の２つに分けて＆ｈ００００〜＆ｈ７ＦＦＦ番地のＲＯＭを２つ使用している事に注意してください。要はＲＯＭに指定するアドレスは１／２されているという事です。
それに、欲しいＩＣ売ってなかったりしたので、参考程度に見てください。
とりあえず、各部を説明してみます。

＜ＲＯＭ付近部＞
ＲＯＭ（２７Ｃ２５６）のアドレス部とＯＥ（ＣＥでもよいと思います）信号を取り出します。ただそれだけ…
あと、電圧レベルをあわせる為に、ＧＮＤを共通にしています。
はじめは、ＲＯＭ部の電源はＥＣＵから供給されてますし、追加するデコード部およびＬＥＤ部は新たにレギュレター（７８０５）の電源にて供給する為に、できるだけ電気的に分離したかったので、ＲＯＭからバッファを介してコネクタに配線するつもりでしたが、めんどくさくなってプルアップで対処する事にしました。
私は追加基盤だけＥＣＵから取り出して４０ｃｍほど引き伸ばしているので、さらにＲＯＭプローブにて引き伸ばす事になるので、プルアップは必要みたいですね。

＜デコード部＞
デコードするアドレスが

ﾊｲｵｸ燃調Map： &hE100〜&hE1FF
ﾊｲｵｸ点火Map： &hED00〜&hEDFF
ﾚｷﾞｭﾗｰ燃調Map： &hEE00〜&hEEFF
ﾚｷﾞｭﾗｰ点火Map： &hE800〜&hE8FF

などとありますが、頭４ｂｉｔｓがＥなのでついでにＶｑＭａｐもデコードしておきました。
（VqMap： &hE700〜&hE77F）
上位４ビット（Ａ１１〜Ａ１４）をアドレスでコードして、Ａ７〜Ａ１０を４ｔｏ１６デコードしてます。要は目的の信号の時だけＯＮする信号を作っているわけですね。
その信号を反転してラッチ信号に使用しているって事です。
７４７４を３回路使用していますが、これは４５１４の出力反転型（４５１５）が手に入らなかったので、しかたなく回り道をしました。
ＬＥＤ表示にＰＮＰとＮＰＮを使用しているので、アノード側（ＰＮＰ側）は出力反転型の４ｔｏ１６デコーダ（７４１５４）を使用してます。
カソード側は正論理出力の４ｔｏ１６デコーダ（４５１４）を使用してＮＰＮのＴｒ．を駆動しています。

＜ＬＥＤ表示部＞

このＬＥＤは１６×１６のドットマトリックスになっています。しかも赤･緑の２色表示を買ったので楽しさ倍増！！
だって、２色という事は３色以上はだせるでしょ？！
ということで、カソードコモンなので、カソード側に赤用と緑用の抵抗を付けて黄色に見えるようにしてみました。（実際はオレンジに近いけど）
回転が上がると色が変わってゆく…なかなかいい感じです。
後々色の変わるラインを変更できるように、ジャンパーを設けています。（ちょっと凝り過ぎ…）
でも、この２色ＬＥＤマトリクスは秋月とかでも￥３、０００くらいしますが、大阪の某日本橋で買うと￥９８０でした。（おそるべしデ●ット）

車のインテリアの一つとなるので、デザイン的にもコンパクトに仕上げたくて、ＬＥＤ表部だけダッシュボードの上に載せる事にしました。
だから、Ｔｒ．の所でコネクタ接続しています。
かなり、ぎちぎちに詰め込んでいます。
凝り過ぎると配線量が増えますね…(^_^;)

３．製作した回路

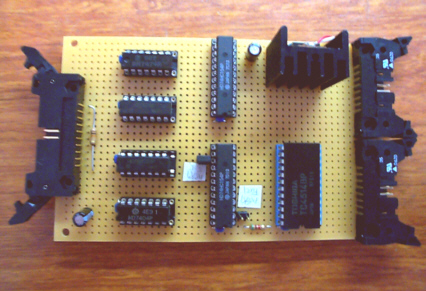

デコード部

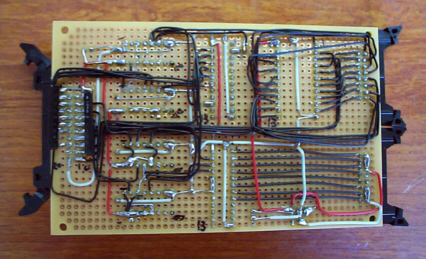

Ｔｏｐ Ｖｉｅｗ（↑クリックするとＢｏｔｔｏｍ Ｖｉｅｗ）

ＬＥＤ表示部 （画像クリックでＢｏｔｔｏｍ Ｖｉｅｗ）

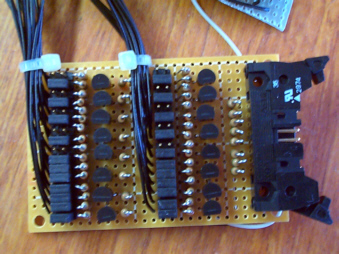

Ｔｏｐ Ｖｉｅｗ（ｎｐｎカソード側）	Ｔｏｐ Ｖｉｅｗ（ｐｎｐアノード側）

２ｃｏｌｏｒ １６×１６ ＬＥＤ ＭＡＴＲＩＸ
Ｔｏｐ Ｖｉｅｗ	Ｂｏｔｔｏｍ Ｖｉｅｗ

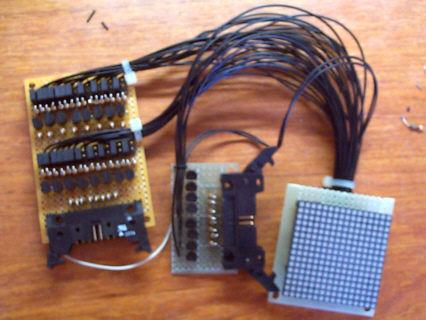

４．完成状態

５．動作状況

インプレ…

はっきし言って、めっちゃおもしろい。
まず、ハイオクの燃調ＭＡＰですが、すべて横軸がエアフロ電圧に関係しているので、アクセルに敏感に反応してＬＥＤが動作します。

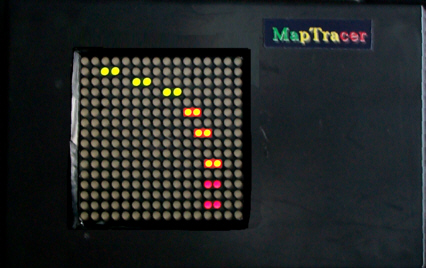

イメージ的なもの作ってみました。だいたいこんな感じです。

次にハイオクの点火ＭＡＰですが、これはアクセルＯＦＦの状態ではデータは読みに行かないようです。アクセルを踏んだ時だけＬＥＤ表示が動き、アクセルＯＦＦで最後に読みに行ったアドレスでラッチされています。
これは、この止まっているアドレスをずっと読んでいるのではなくて、デコード部で次のアドレスを読みに来るまで前のデータをラッチする論理回路を組んでいるので、そのような動作をします。

あと、ｖｑＭＡＰですが、アクセル開度に応じてビンビン反応しますが、おもしろい事にアクセルＯＦＦした時にはエアーの吹き返しでエアフロ電圧が乱れるようで、エアクリの”ホトトトト…”っていう音（バックタービン音？）がおさまるまで、安定しません。（びよよよ〜んって感じ）
見ているだけでおもしろいですね。

とにかく、とにかく百聞は一件にしかず…
実際に見てみるのが一番ですね。

2002.10.20.ＵｐＤａｔｅ

各所からの要望（？）に答えてマップトレーサーの動画をアップしちゃいます。
見てちょ。

　　　　動画その１：空ぶかしでマップを読む様子です。（AVIファイル 1.56 MB）
　　　　動画その２：タコメータとマップトレーサーです。（AVIファイル 1.25 MB）

ＱｉｃｋＴｉｍｅか、Windows Media PlayerのVer.８以降で見れると思います。

６．今後の予定…

今回は、とりあえずという事で、論理回路にて作成しましたが、いろいろと手を加えて自由度を広げたいので、以下の構想をねっています。
途中から、かなり夢が入ってるけど…

  こんなところでしょうか…（欲張りすぎ　(^_^;)）
