LPFの製作チェビシェフ

ＬＰＦの製作ＳＧには高調波が含まれていますので、自作したアンプの歪みの評価・測定には問題があります。そこでＳＧ出力にＬＰＦを外付けすることにしました。チェビシェフ７次、リップル0.5dB、カットオフ周波数10.5MHzで設計しました。

「ＬＣフィルタの設計＆製作」森栄二氏著　ＣＱ出版社の内容を計算するプログラムを作りました。

ほぼ完成したところ。コイルはT25#6、コンデンサは普通の50V耐圧のセラコンを使いました。計算では1.02μHと0.95μHのコイルが必要なのですがどちらもφ0.26のUEWを19回巻きしました。基板張り付け法です。

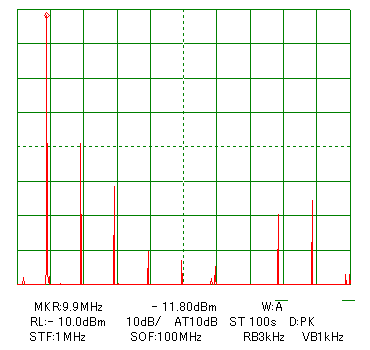

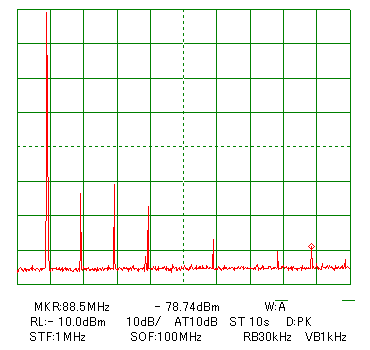

Leader 3215 LPF無し２倍高調波＝-42.1dBc ３倍高調波＝-50.0dBc ４倍高調波＝-69.4dBc ８倍高調波＝-60.2dBc ９倍高調波＝-59.9dBc	菊水 KSG4500T LPF無し２倍高調波＝-54.3dBc ３倍高調波＝-50.2dBc ４倍高調波＝-56.5dBc ８倍高調波＝-72.3dBc ９倍高調波＝-68.2dBc

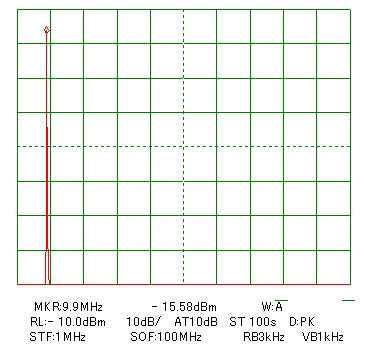

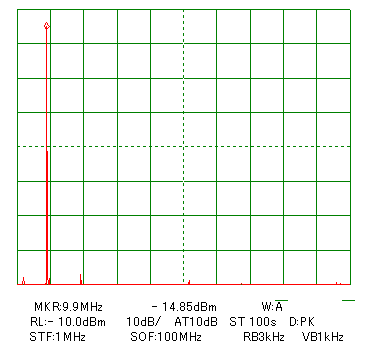

Leader 3215 LPF有り Loss＝1.35dB ２倍高調波＝-74.3dBc	菊水 KSG4500T LPF有り Loss＝4.64dB 高調波＝測定限界以下
高調波はほとんど観測できなくなりました。これをハイブリッドコンバイナで合成することにします。

ハイブリッドコンバイナです。コアは秋月の１個￥３のものを使いました。

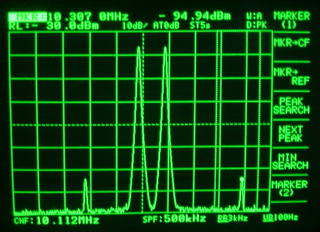

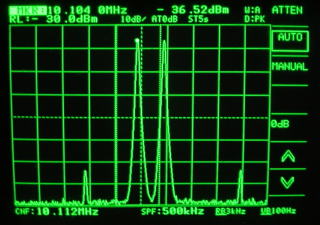

10.100MHzと10.150MHzをコンバイナに加えてみました。 10.000MHzと10.300MHzにIMDが観測されています。何か変です。まず、LPFを入れようが入れまいがIMDのレベルは変わりません。加えるレベルを下げても同じです。左右がアンバランスなのもおかしいような。うーん、コンバイナの出来が悪いようです。試しに、サムポートにSGから信号を入れてみましたがちゃんと -3dB減ってそれぞれに分配されます。コアには、バイファイラで4t巻いています。サムポートは25Ωになるので、4:9のトランスでステップアップしています。これはトリファイラ巻きしています。もう１度、巻き直してみるしかないか．．．ということで、ビーズを変えてやってみることにしました。

これが秋月ビーズ	これがFB-801

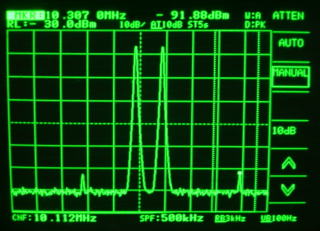

ＦＢ－８０１、スペアナに10dBのATTを入れてみました。ノイズフロアが上昇しますが、変わりません。

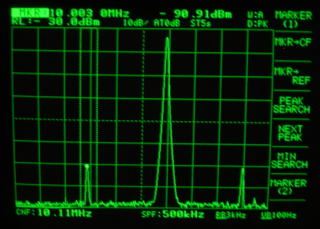

変だと思い、キクスイのＳＧ信号だけをコンバイナに入れてみました。あらー、こりゃダメですね。 10MHzはＳＧのリファレンスみたいです。（出力周波数を10.150MHzから少しプラスマイナスしてみましたが、変化無しです。） 10.300MHzの方は、出力周波数を変えると、それと共に周波数が変化しました。出力周波数を11.150MHzや9.150MHzなどでやってみたところ、その場合は 10.000MHzにスプリアスは出ません。また出力周波数付近にもスプリアスはありません。このＳＧは10MHz付近を出力するのは鬼門のようです。

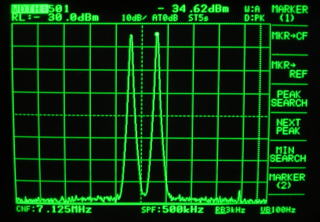

試しに7MHzでやってみたところ、バシっと綺麗なものでした。（7.100MHzと7.150MHzです。）
