２ＳＣ１８１５ＧＲ　２パラ　プッシュプル　リニア　アンプの実験
秋月電子通商で買える格安部品でＲＦアンプを作りました。

2SC1815GR　\3　×4
ダイオード　\1　×1
積層コンデンサ　\4．8　×3
フェライトビーズ　\3　×2
抵抗　\1　×1
半固定抵抗　\40　×1

合計約￥75

他にウレタン線、生基板が必要です。
回路図ではトランジスタは２個ですが、それぞれ２個パラにしています。（全部で４個）
アイドル電流は40mAにセットしました。
トランスの巻線はφ0.2のUEWを使っています。
周波数は左から順番に、1.8／3.5／7／10／14／21／28／50MHzです。
23dBm（200mW）ぐらいが直線域でしょうか。
飽和出力は50MHz以外は27dBm（500mW）ぐらいです。
綺麗に周波数が上がるに従ってゲインが下がっていきます。
7MHz 20dBm（100mW）出力時
スパン＝50MHz
２倍高調波＝-50dBc
３倍高調波＝-40dBc
入力レベルは-8dBm（0.16mW）なのでゲイン＝28dB
7MHz　27dBm（500mW）出力時
スパン＝50MHz
入力レベルは12dBm（16mW）なのでゲイン＝15dB
28MHz 20dBm（100mW）出力時
スパン＝200MHz
２倍高調波＝-50dBc
３倍高調波＝-36dBc
入力レベルは2dBm（1.6mW）なのでゲイン＝18dB
28MHz 25.2dBm（330mW）出力時
スパン＝200MHz
入力レベルは13dBm（20mW）なのでゲイン＝12dB

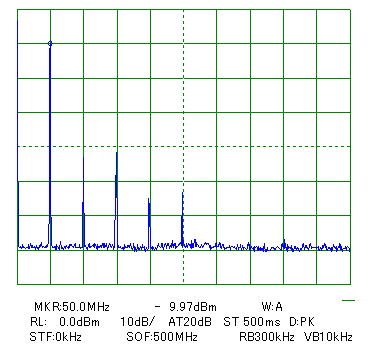

50MHz 20dBm（100mW）出力時
スパン＝500MHz
２倍高調波＝-46dBc
３倍高調波＝-31dBc
入力レベルは9dBm（8mW）なのでゲイン＝11dB
出力が20dBmになる時（リニア領域）のゲインは
　1.8MHz：34.7dB
　3.5MHz：32.5dB
　7MHz：28dB
　10MHz：26.3dB
　14MHz：23.8dB
　21MHz：20.5dB
　28MHz：18dB
　50MHz：11dB
です。

この時のコレクタ電流は50MHz以外は80mA（0.96W）、50MHzでは105mA（1.26W）
です。0.1W出力ですから効率は10%程度と悪いです。これはアイドル電流が40mA
であることも原因かもしれません。最初、アイドル電流を20mAとしたところ、Ｃ級動作
に近く、ぜんぜんリニアに増幅しませんでした。（自作プラーザで、JH5ESM/cosyさんの
アドバイスを受けました。）

効率は悪いですが非常に綺麗なリニア特性になっています。28MHz以下ではＬＰＦは
１段で良いです。入力はSSGの出力で、これに既に高調波が含まれていての成績です。
ここから入力トランスを変えました。
１次側４ｔ、２次側バイファイラ２ｔとしました。４：１にステップダウンしたということです。
グラフは左から1.8／7／14／28／50MHzです。これも綺麗に並びました。

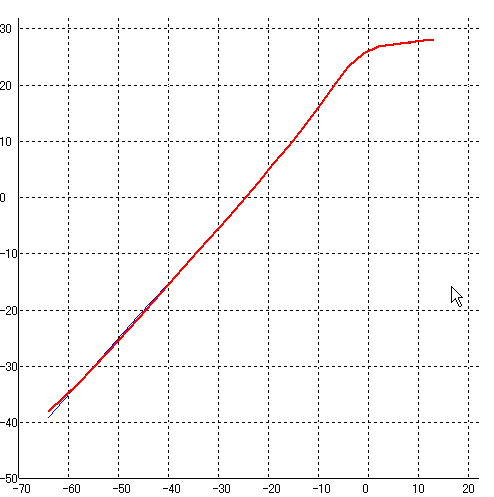

これは1.8MHzの入出力特性です。

青い細い線は１：１の入力トランス、
赤い太い線は４：１の入力トランスを使った場合です。（以下同じ）

+13dBm入れると出力は29.9dBmとほぼ1Wです。
この時、コレクタ電流は250mAでした。（直流入力電力＝3W）
これは7MHzの入出力特性です。
若干ピーク電力は赤い線（４：１トランス）の方が伸びているようです。
1.8MHzに比べて、両者の差は減っています。

+13dBm入力時、最初は出力28.4dBm（690mW）ですが、１分間経つと
27dBm（500mW）まで減少しました。
コレクタ電流は230mAとほとんど変わりませんでした。
入力をゼロにするとアイドル電流は55mAに増えていました。これは数十秒で
元の40mAになりました。
トランジスタの温度は45℃程度になりました。
トランスの発熱はほとんど感じられませんでした。
これは14MHzの入出力特性です。
入力トランスの差はほとんどありませんが、やはり最大パワーは４：１トランス
の方が若干多く取れるようです。
これは28MHzの入出力特性です。
これは50MHzの入出力特性です。
50MHzでは４：１トランスの方が全領域でゲインが高くなっています。
さて、ここまで秋月の１個￥３の格安フェライトビーズを使っていましたが、
定番のＦＢ−８０１と比較してみました。

入力トランスは１次：４ｔ、　２次：バイファイラ２ｔ

出力トランスはトリファイラ３ｔ　です。インダクタンスは14μHで、Z＝160Ω＠1.8MHzと
なります。。（格安ビーズでは４tとしていました。インダクタンスは13μH）

太い赤い線がＦＢー８０１、細い青い線が格安ビーズです。
これは1.8MHzのデータです。
FB-801を使った方が1〜2dBゲインが高いようです。
+13dBm入力時は、格安ビーズ：29.9dBm、FB-801：30.0dBm　と大差ありませんでした。
これは7MHzのデータです。ほとんど重なっています。
これは28MHzのデータです。7MHzと同様、ほとんど重なっています。
格安ビーズの方が若干ゲインが取れているようですが、大差ありません。


このような使い方ではFB-801の代わりに秋月格安ビーズが使えることがわかりました。
