ＭＭＳＳＴＶ 受信・送信画像の調整（ｻｳﾝﾄﾞｶｰﾄﾞのｸﾛｯｸ補正）
５．つぎに、送信画像の調整をします。
ストック画像に画像があればいいのですが、なければ「テストパターン」を画面に貼り付けます。

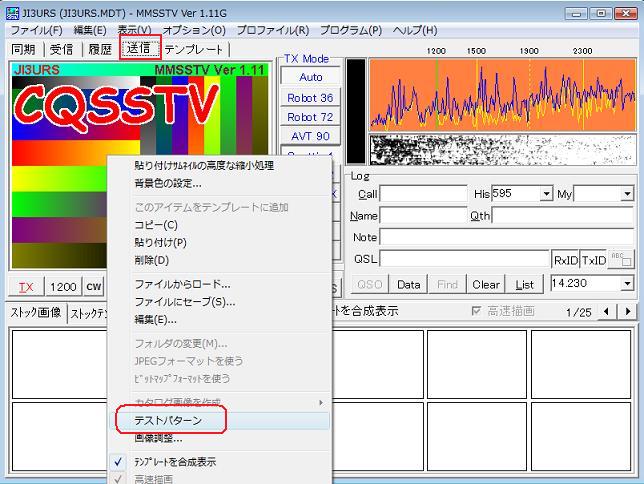

「送信」状態にして、画面の中央にカーソルを持っていき右クリックするとメニューが出ます。
中ほどの「テストパターン」を選ぶとテストパターンが画面に張り付きます。
１．画像を受・送信するにはパソコンのサウンドカードの調整をしなければ綺麗な画像の受・送信が
出来ません。最初に受信画像を調整してからつぎに送信画像を調整します。
７．０３３MHzか１４４．４２５MHｚ等で綺麗なSSTV画像を受信して調整する方法がありますが、
ＨＦ無線機でＢＰＭまたはＦＡＸ等を受信して調整すれば正確に調整することが出来ます。

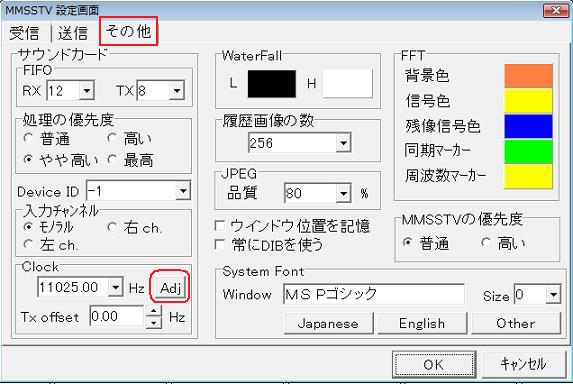

ＭＭＳＳＴＶの「オプション」から「MMSSTV設定画面」の「その他」でClock内の「Adj」をクリックする。
これで受信・送信画像は綺麗になるはずです。
受信画像の調整で７．０３０MHzか１４４．４２５MHｚ等で綺麗なSSTV画像を受信して調整する
方法は、「８．」受信 「９．」で「ニコニコマーク」をクリックし「記憶」を押せばClockが記憶されて
綺麗な画像が受信できます。
この調整はMMTTY・MMVARI （文字通信）でも同じです。
「オプション」から「MMSSTV設定画面」の「その他」内左下の「 Clock 」と「 Tx offset 」（Hz）
をそれぞれに同じ数値（Hz)で設定すれば文字化けが少なくなります。
最後に、「送信」のループバック設定を「外部（衛星通信用）又は内部」から「ＯＦＦ」に
必ず戻してください

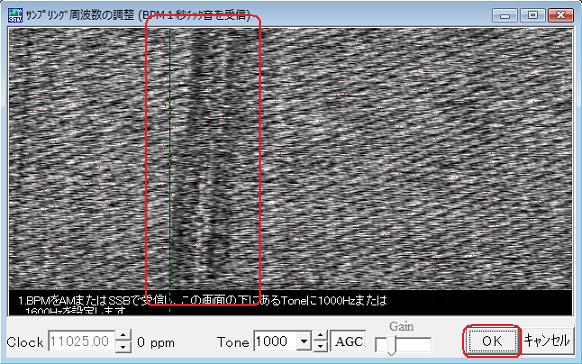

３．しばらく受信しますとこの様な画像を受信します（当局の場合、下側が左に寄っている）
この画像を調整し「ＯＫ」で閉じます。

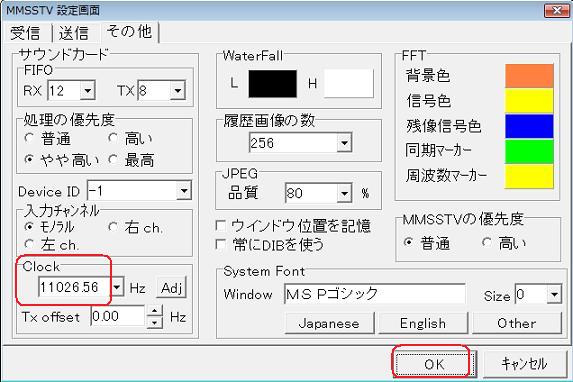

４．「その他」の「Ｃｌｏｃｋ」の数値が変更されています。これで受信画像は綺麗に受信するはずです、
「OK」で閉じてください。

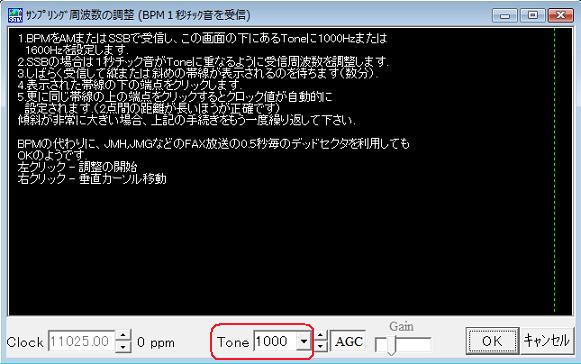

２．サンプリング周波数の調整画面が開き、ＢＰＭまたはＦＡＸを受信します。
６．ループバック送信の設定をします。

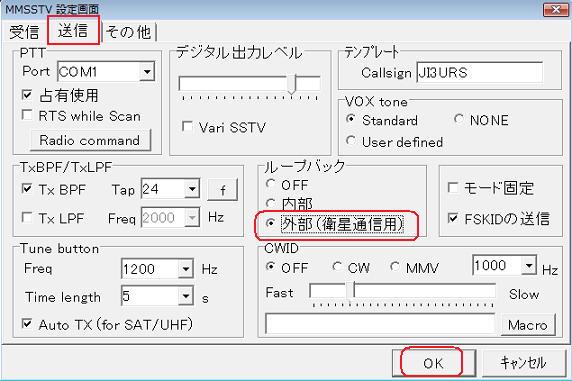

「ＭＭＳＳＴＶ設定」の「送信」でループバックを「外部（衛星通信用）又は内部」にします。

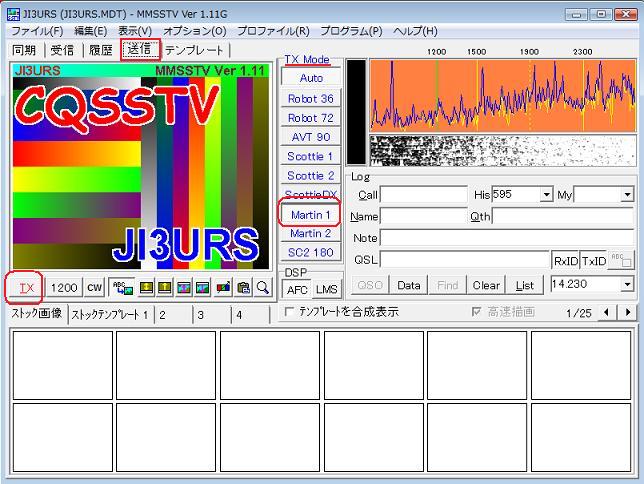

７．画面を「送信」状態にして、ループバック送信ではＴＸ Ｍｏｄeは「Ｍａｒｔｉｎ １」モードにし
「ＴＸ」で送信します。(通常は「Ｓｃｏｔｔｉｅ １」か「Ｓｃｏｔｔｉｅ ２」で送信します）

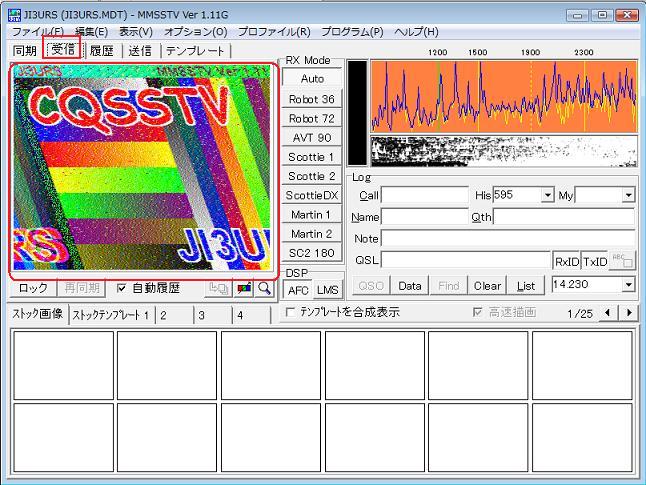

８．ループバック送信が終わり「受信」画面を見ると傾斜しています。（当局の場合）

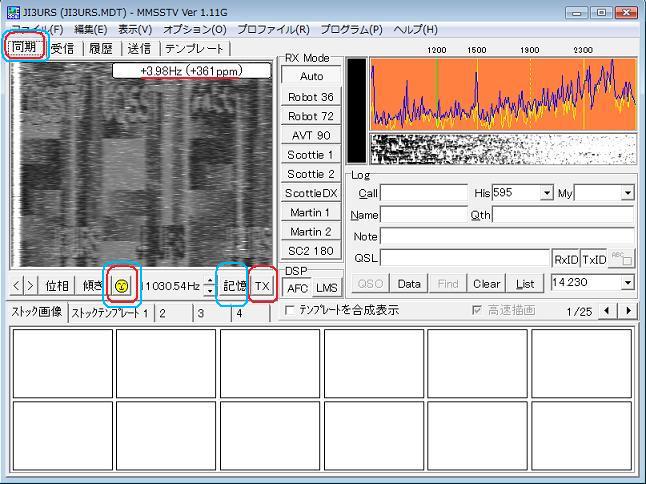

９．「同期」タブをクリックし、画面下部中程の「ニコニコマーク」をクリックすると傾斜がなくなります。
この状態を保存します、画面下部右の「ＴＸ」ボタンを押せばTx offset に記憶されます。
傾斜が大きい場合はループバック送信を数回行って調整してください。
