| 製品案内 梁柱計算名人 計算画面 ボルト等の穴のある梁の断面係数 |
|
|
|
|
|
|
| 画面中 |
が入力箇所です。又、 |
|
は項目選択箇所です。 |
|
|
|
|
| これから下がボルト等の穴のある梁の断面係数の計算画面です。 |
|
|
|
|
|
|
|
|
|
ボルト等の穴のある梁の断面係数 |
|
|
|
| 1 |
1 |
13 |
|
|
|
|
部材の名称 |
|
|
|
|
|
| H形鋼 |
|
|
|
|
|
|
|
|
ケースNo. |
|
|
|
| No.1 |
|
|
|
|
|
|
部材のｻｲｽﾞ |
|
|
|
|
| 200x200x8x12 |
|
|
|
|
|
| 引張り側水平部に設ける穴径と数 |
|
|
|
|
|
|
| 穴径
(mm) |
数 |
|
|
|
|
| Df |
|
24 |
Ｎ |
2 |
|
|
|
|
|
|
|
|
|
引張り側鉛直部に設ける穴*1の径と位置寸法*2(mm) |
|
|
|
| 穴径 |
位置寸法 |
|
|
|
|
|
|
| Dv |
V1 |
V2 |
V3 |
V4 |
V5 |
V6 |
V7 |
V8 |
|
|
|
| 24 |
65 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
|
|
引張り側の穴を差し引いたときの断面係数 (cm3) |
371.5 |
|
|
|
| |
|
|
|
|
| 備考:
ﾘﾍﾞｯﾄ､ﾎﾞﾙﾄ又は高力ﾎﾞﾙﾄ穴のある箇所の断面係数は､引張り側にある穴の部分を差し引いた断面について |
|
|
|
|
| 算出せねばなりませんが､本画面では､この断面係数を算出します｡ |
|
|
|
|
|
| |
|
|
|
|
|

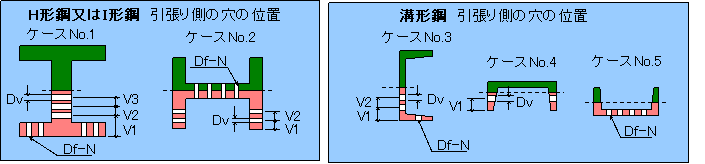

| *1:差し引く穴は､引張り側(本画面の図では朱色に着色した部分)にある穴ですので､形鋼の重心の |
|
|
|
|
| 位置より引張り側にある穴とします｡
もし､重心の位置を超えて圧縮側の穴を入力した場合に |
|
|
|
|
| |
は､その穴は差し引かれません｡ |
|
|
|
|
|
|

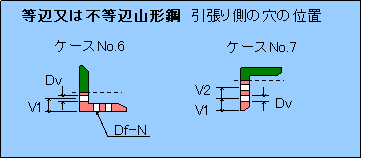

*2:穴の位置寸法は､引張り側の最遠端から重心に向かってV1,V2,V3･･･とします。 |
|
|
|
|
| 本画面の図はすべて引張り側が下側なる場合を示しています｡
引張り側が上側となる場合の図は､ |
|
|
|
|
| 本画面の図を180度回転したものとなります｡ |
|
|
|
|
|
| |
尚、引張り側鉛直部に設ける穴の数は図に示されている穴の数には関係なく､最大8個の穴まで |
|
|
|
|
| |
入力できます｡
ただし､ケースNo.5については､引張り側鉛直部の穴は入力できません。 |
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
|
|
| |
|
