PC-PZ60D　Dot LCD (128Wx64H)　資料　　2006.05.02

2007.03.17　消費電流の項を追加

コイツで作ったデジタルオシロもどき？の製作記（2007.03.27現在　進行中）はこちらです

　

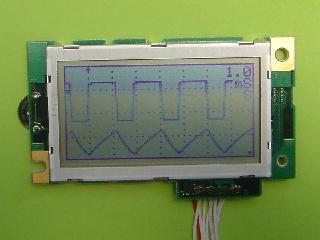

上の写真の液晶画面に出ている青の色ムラは私の撮影が下手なために生じているもので、実際には写真のような色ムラはありません。

製造は国内の大手部品メーカ「Ｍ社」です。（製造はたぶん10年以上前？）
以下の内容は「個人的に調べた結果」ですので、100％の信頼性は望めません！

ドット数など

１２８Ｗ　×　６４Ｈ、　モノクロ、　２階調

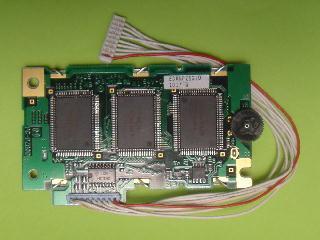

ドライバＩＣ

ＬＣ７９４２，　ＬＣ７９４０　（ＳＡＮＹＯ）

コネクタ信号表　　（「赤」が一番ピンです）

１： SD   ： シリアルデータ入力
２： FS   ： フレームリセット（垂直同期？）
３： N.C. ：
４： HS   ： 水平データのセット（水平同期？）
５： CK   ： データクロック
６： GND  ：
７： VCC  ： ＋５Ｖ
８： GND  ：
９： VEE  ： 負電圧（−１１Ｖ程度）

タイミング概略

水平タイミング

       Max.Max   0.0     0.1     0.2     0.3     0.Max   1.0    1.1
      ┬───┬───┬───┬───┬──‥┬───┬───┬──
  SD  ┴───┴───┴───┴───┴──‥┴───┴───┴──
      ┌─┐　┌─┐　┌─┐　┌─┐　┌─┐　┌─┐　┌─┐　┌─┐
  CK  ┘　└─┘　└─┘　└─┘　└─┘　└‥┘　└─┘　└─┘　└
      　┌─┐　　　　　　　　　　　　　　　　　┌─┐
  HS  ─┘　└───────────────‥─┘　└───────
      　　　　　┌─────────────‥────┐
  FS  ─────┘　　　　　　　　　　　　　　　　　　└──────

垂直タイミング

       Max.x      0.x       1.x     2.x            Max.x      0.x
      ┌─┐　　┌─┐　　┌─┐　┌─┐　┌‥┐　┌─┐　　┌─┐
  HS  ┘　└‥─┘　└─‥┘　└‥┘　└‥┘　└‥┘　└‥─┘　└─
      　　　　┌───┐　　　　　　　　　　　　　　　　　┌───┐
  FS  ────┘　　　└‥───‥───‥─‥─‥───‥┘　　　└

消費電流（実測値）

＋５Ｖ　　　　約０．５ｍＡ
ＶＥＥ 　　　　約０．８ｍＡ　（−１０Ｖ時）

サイズなど

外形　　　　　約　83mm x 53mm（コントラストつまみ 5mm はみ出し）
表示エリア　　約　60mm x 30mm

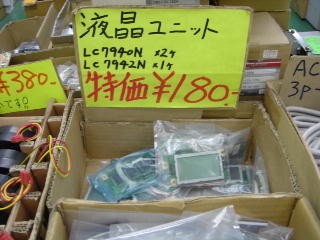

　2006.07.29 （大阪）日本橋の某ショップ店頭
Digit
PC-PZ60D の液晶は、まだまだ在庫があるようです。

用事で大阪に出かけた帰り、日本橋へ寄ってきました。某パーツ（ジャンク？）ショップ「デジ＊ト」の店頭にはちゃんとこの液晶が並んでいました。ただ、液晶バネルの表面にスリキズのあるものがほとんどです。

レジが忙しくなければ、店員さんに「キレイなヤツ無いの？」と聞いてみた方がいいかも知れませんね。
