挑戦(^_^)
コーナーガイド（電動リモコン伸縮タイプ）
の取り付けに挑戦しました。

@フロントグリルを取り外す。ネジ１箇所を外し、上部に持ち上げるとはずれる。 Aヘッドランプの取り外し。 B穴あけに挑戦。シャーシーパンチを使いました。２１ミリの穴を開けた後ヤスリで２４ミリまで広げました。
穴あけ、無事完了。 付属のゴムプッシュをはめる。 モーター本体にブラケット（Ａ・Ｂ・Ｃ・Ｄ）を仮止め
バンパー内に取り付けてみる。 配線を室内に通すためグロメットに穴を開ける。 メータークラスタを外す。
ハンドル下のセンターアンダーカバーを外す。 運転席側のステップ（スカッフプレート）を外す。 さらにカウルサイドトリムも外す。
メータークラスタの右側最左のホールカバーを取り、スイッチを取り付ける。 センターアンダーカバーの裏側にコントローラーを貼り付ける。 スイッチに５Ｐコネクターを接続し、５Ｐコネクターから分岐している４Ｐコネクターを、インパネフロアカバーの裏側のフレームにクリップ止めされている４Ｐコネクターに割り込み接続する。
１１Ｐコネクターをタイマー＆ブザーのコネクターに、８Ｐコネクターをフラッシャーユニットに割り込み接続。アースも忘れない。 さあ、最終調整。 　　　　　　　　　　いやあ〜何とか完成。

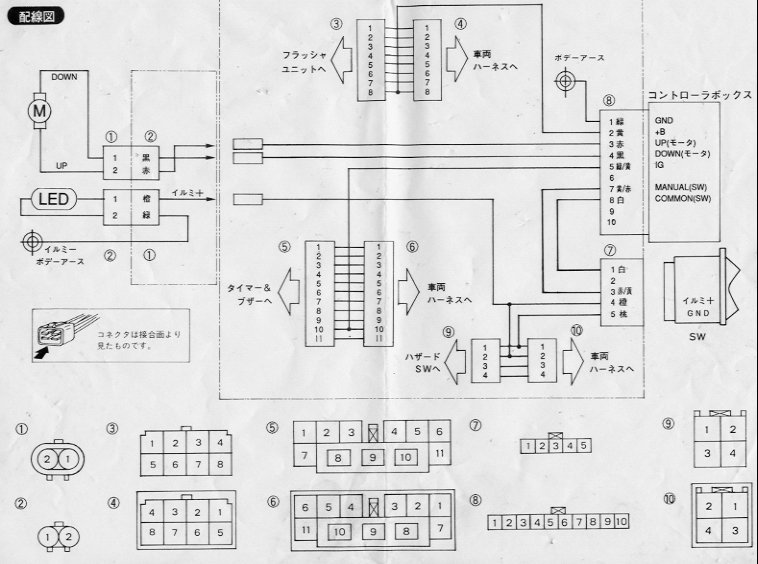

配線図
