いづれも高校生時代４０年ぐらい前の作品、最近はメーカー製ばかりで運用している。
現物が残っているものだけ写真にしたが初めて開局した当時は3.5と7Mhzの５ｗ送信機で終段６ＡＱ５シングル、変調機も６ＡＱ５シングルだった。

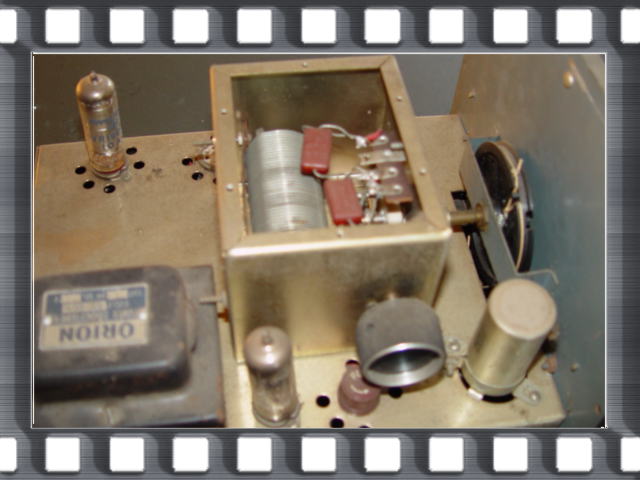

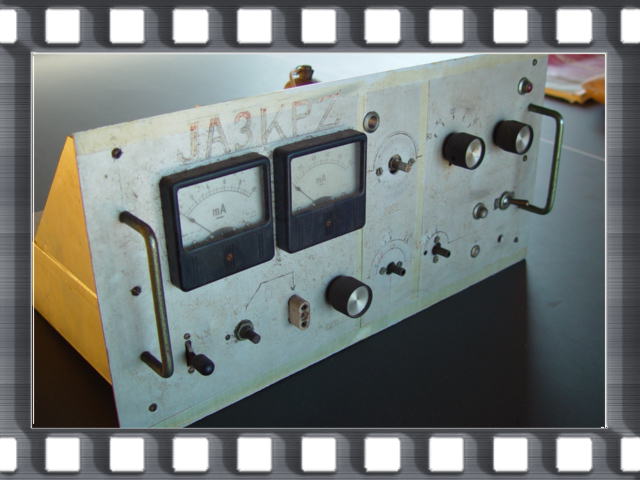

下写真は２代目の送信機。ＳＳＢがまだほとんど出てないころの作品。しばらくしてヤエスからSSBゼネレータが販売された
が高額で買えなかった。

終段：６ＫＤ６（テレビの水平偏向出力管）
ドライバ段：１２ＢＹ７Ａ（これもテレビ管）
トリオのＫＸ１コイルキット

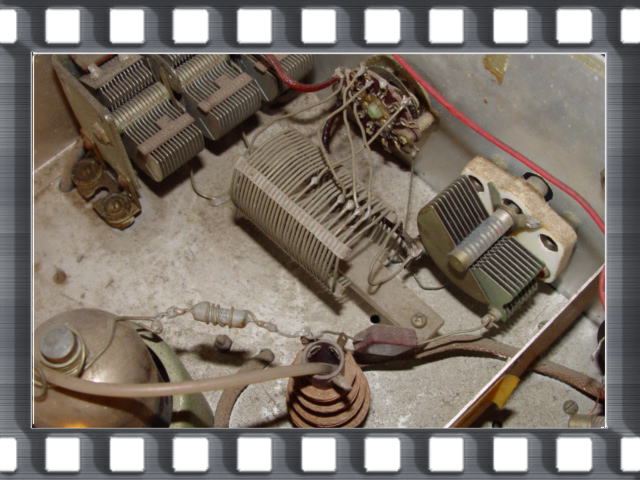

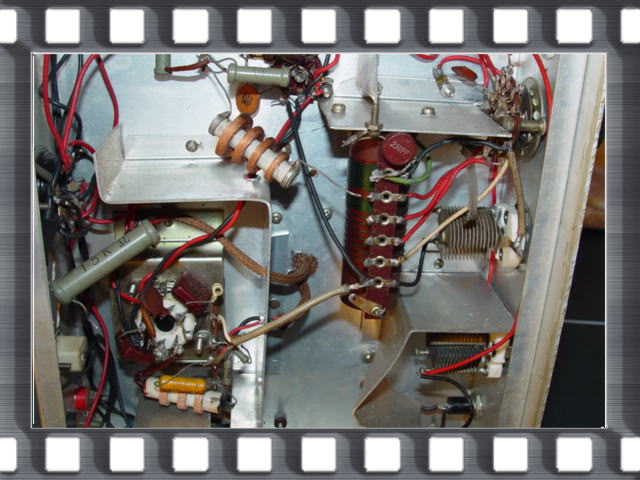

写真は高周波部分、写真はないが変調機は５８８１（６Ｌ６相当）プッシュプル、プレート変調だった。

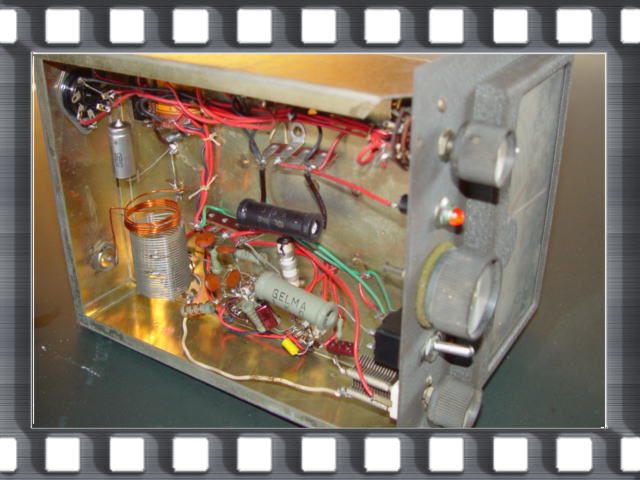

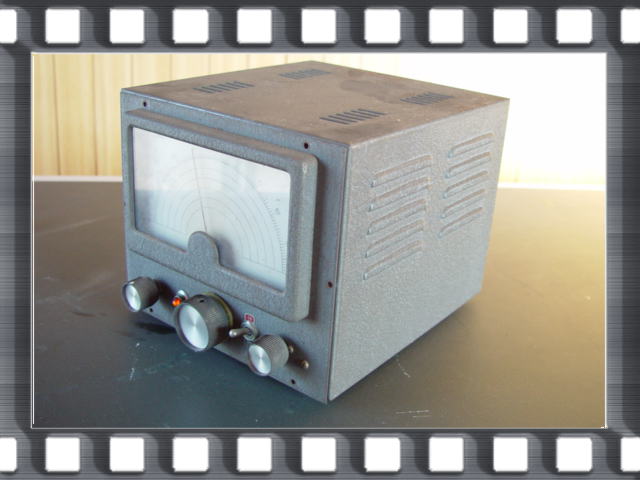

下写真は3.5Mhz出力のＶＦＯ、ケースはリーダ製？だったかな

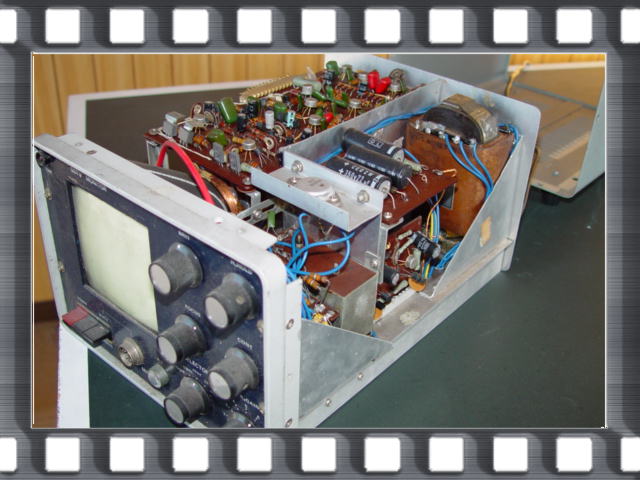

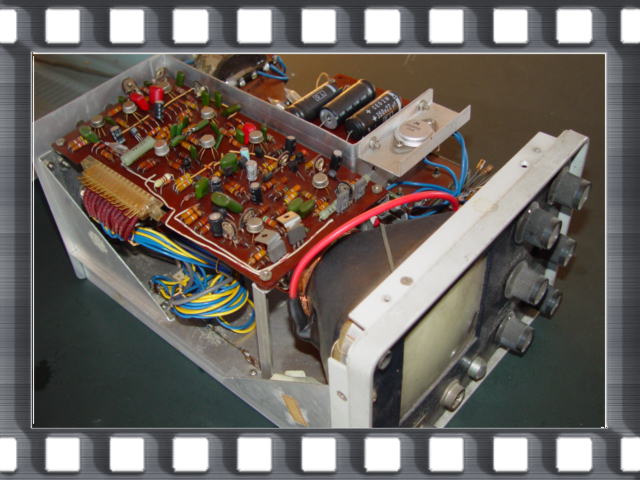

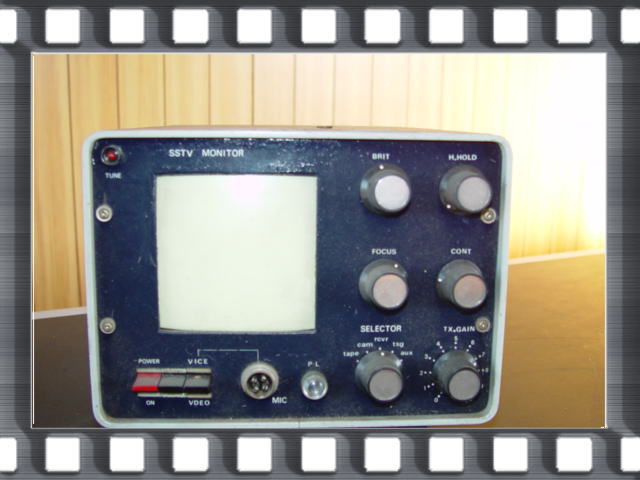

下写真はＳＳＴＶ、残像時間が長いブラウン管で表示していた。ケースはヤエスSP-101を利用し我ながらうまく実装できたもんだと感心する。
