■ 簡易移動用50MHｚデルタループアンテナの概要 JH3OOI

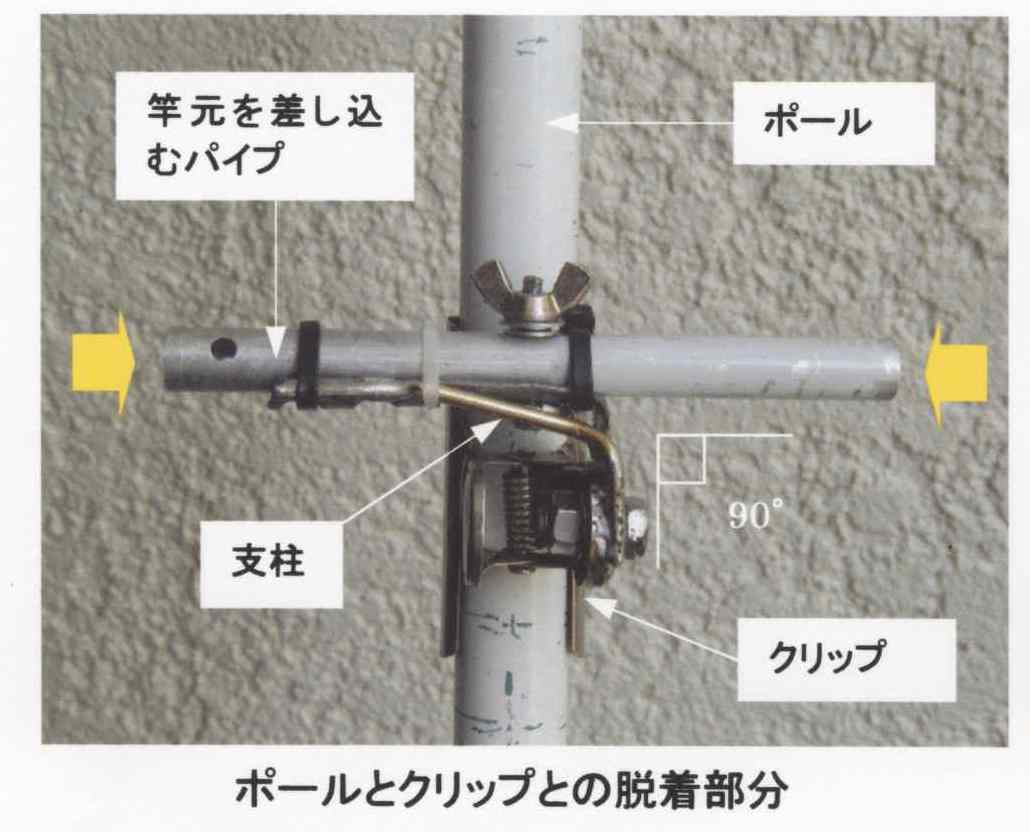

□　アンテナ材料２ｍのポール　１本　（建売住宅付近で見られる広告旗用のポール　時々路肩に落ちている）釣り竿の竿先２本　（粗ゴミの中によく見かける。グラスファイバー製、同じ長さが望ましい）大型クリップ　１個　（机の引出に何個かは眠っている）バラン　　　　　１個　（１：４　モールドケースに入れた手作り品） U型板　　　　１個　（配管固定用。専門用語はあると思いますがごめんなさい）ワイヤー　　　約６ｍ（JJ3TBI　　日置氏からの放出品）回路基板　　　２片　（JI3MAD　大角氏からの放出品　少々加工して碍子代わり） □　構造 ① ポールとクリップとの脱着部分　クリップにφ10ｍｍのアルミパイプを下写真のように挟む方向に直角に取付ける。クリップとアルミパイプを支柱で固定すると直角が保持できる。加工したクリップをポールに挟むポールとクリップが適度な摩擦を生じる様にポール側のクリップ挟み位置にビニールテープを巻く（ポールを回転させた場合、バランとクリップに差込んだ竿が同じように回転する）

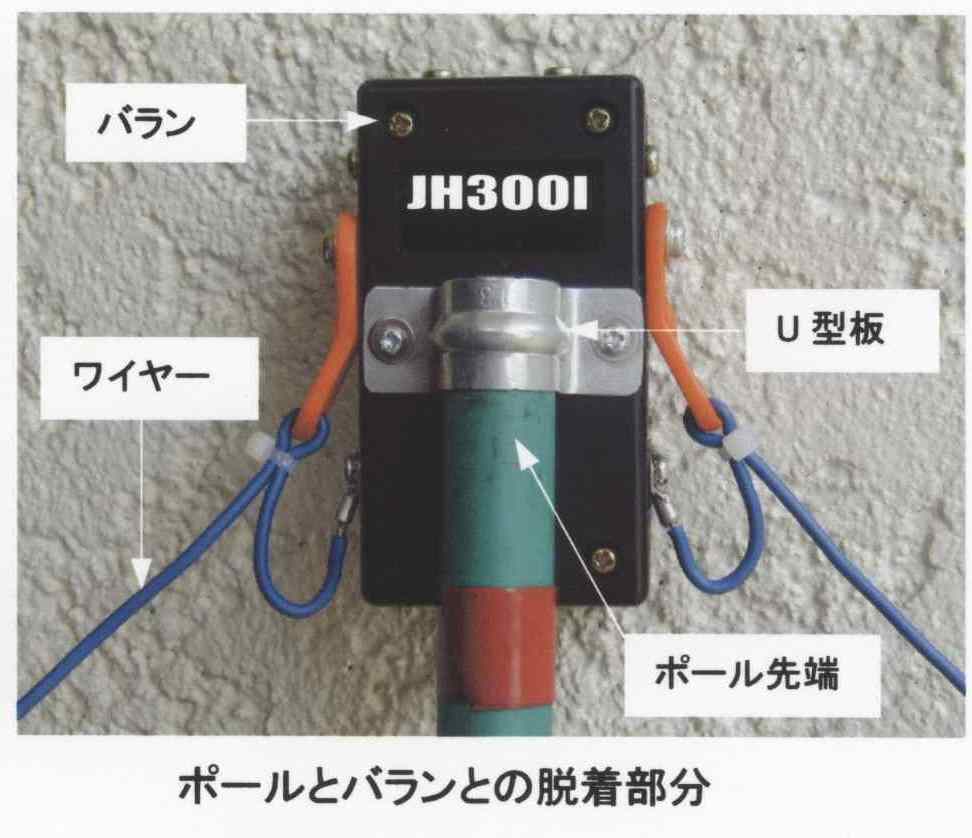

② ポールとバランとの脱着部分　バラン（モールドケース）に配管固定用U型板を取付ける。但し２段伸縮ポールの先端の外径とU型板の内径とが合うようにU型板の内径を予め調整する。ポールとバランの脱着は容易に出来、かつポールを回転させてもバランは同じように回転する程度の摩擦を必要とする　（ビニールテープを調整しながら巻く事により適度な摩擦を作る）

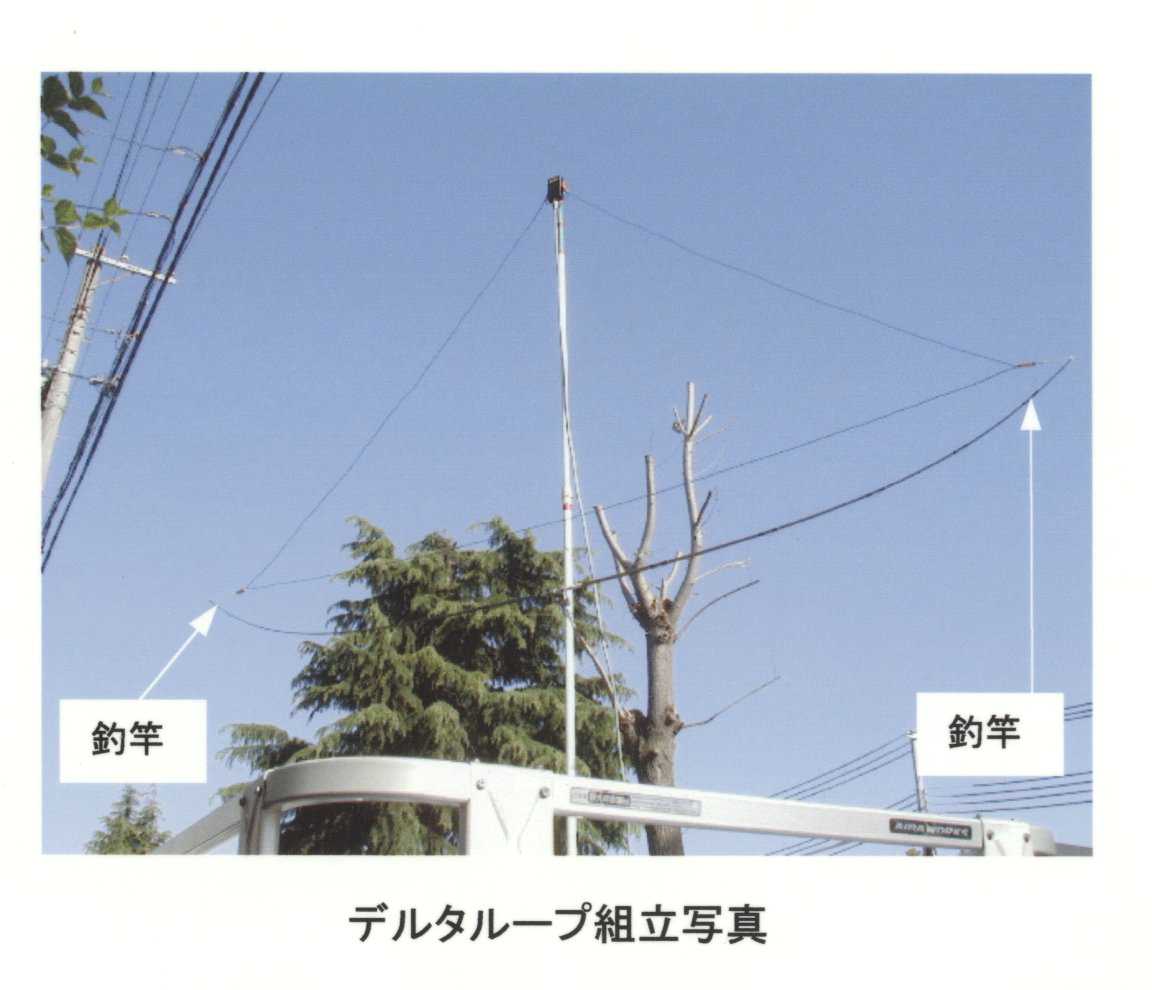

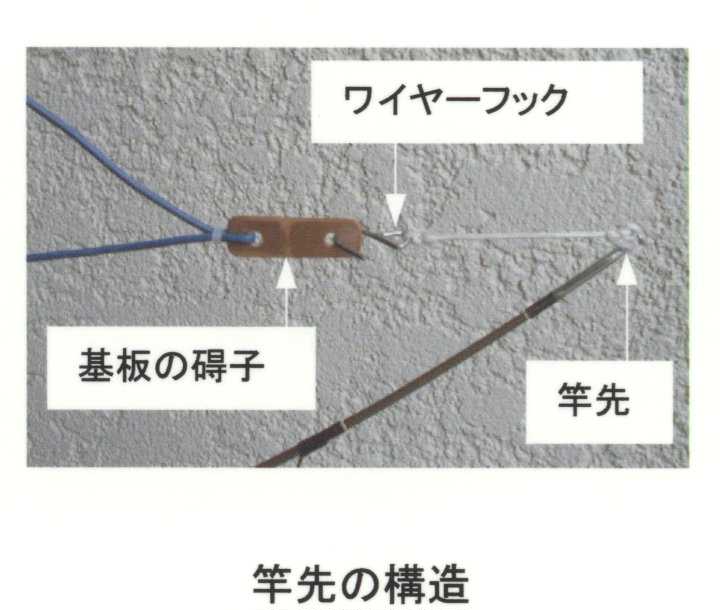

□　組立１．ポールの先端部分にバランのU型板を差し込む２．バランに同軸を装着する３．ポールにクリップを挟み込む４．クリップのアルミパイプの両側に竿元を差し込む５．両側の竿先のフックにワイヤーに固定した絶縁板を引掛ける６．ルーフラックに固定されたパイプにデルタループが組み上がったポールを差し込んで組立完了組立開始から約３分の軽量お手軽アンテナの設営完了。
□　結び調整成果　状況 Call　　コールサインを２回、QRPを１回 Reply　「QRP　ONLY」設備 Riｇ　　　　　　　　　　　　EK- 50with Battery Mode　　　　　　　　　　DSB Contact with　　　　　　VR2XMT Report　　　　　　　　　 59/53　 Ant 　　　　　　　　　　　Delta loop /4mH	コンディションに恵まれ香港との交信に満足し、新しい出会いに感謝し楽しい時間を過ごす事が出来ました。
