コブラ　ウルトラ　ライト　アンテナの性能拝見

２００７年も６月に入り、ローバンドは夏休みとなった。今年は何をするか悩んだ末に５年先に備えて６ｍを覗くことと、新しいアンテナ（変わったアンテナという方が正しい）を探すことの２つをテーマにした。
６ｍはさておき、変わったアンテナというのはローバンドの世界では　なかなか見つけられない。見つかっても大きすぎて私のところでは実現不可能なものばかりである。

暇に任せてネットを見ていたら全長２４ｍ程度で８０ｍ〜１０ｍまでの全バンドQRV　OKというのがあった。
ワイヤーアンテナでフィードが　梯子フィーダー（ラダーライン）　である。同軸給電ではとても無理な条件を梯子でクリアしているのが面白い。日本では自作しない限り１ｋｗが扱える梯子はない。
名前を　『コブラ　ウルトラ　ライト』　という。名前はコブラだが私が笛を吹いたら　くねくねと自動的に舞い上がってくれるわけではない。２４ｍは我が家ではぎりぎりの寸法だが遊んでみることにした。

昔々　ダブレットアンテナとかツェップアンテナへ梯子で給電して８０ｍ〜１０ｍの全クラシックバンドQRV可能というのは知っているがWARCまで含んだオールバンド水平アンテナはG5RV以外は知らなかった。（垂直の８バンドR8なんてぇのもあったけど）

G5RVはなかなかユニークで面白いアンテナだったが１５ｍだけがウイークポイントで自動車ホイップに負けることもしばしばであった。私にとっての欠点は全長が３０ｍ以上あることで、我が家には設置できなかった。

前置きはこれぐらいにして本題に入ろう。USA東海岸から飛行機に乗ってやってきた『コブラ』は、まさにアメリカ製らしく必要最小限の部品で作られ、シンプル＆ラフなアンテナである。

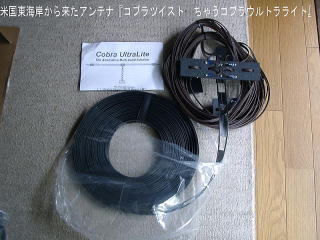

左の写真が『コブラ』の全てである。説明書１枚すら入っていない。（写っているのは内容証明書）

下の丸く巻かれた部分は『はしごフィーダー』で全長は１００フィート。

上の部分がアンテナ本体で全長７３フィート。なんと３本の平行線でエレメントが作られている。
この３本のワイヤを直列に接続してリニアローディングとしているので　片側の全長は１２×３＝３６ｍになる。

説明書なんてぇものはいりゃぁせん。建ててみりゃぁ　わかるでよの世界で日本みたいな配慮は皆無だ。

動作はどんなんか当世流行のシュミレーションをやってみた。３本平行線の間隔が狭すぎるので、完全なスタイル再現はできなかったが、出来る限り似たような形にセット。まあ　お遊びだから細かいことはネグらせて頂く。
各バンドのデーターは下記のとおり。

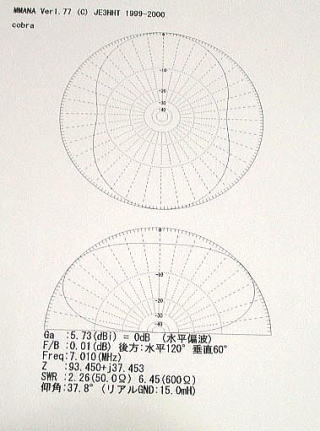

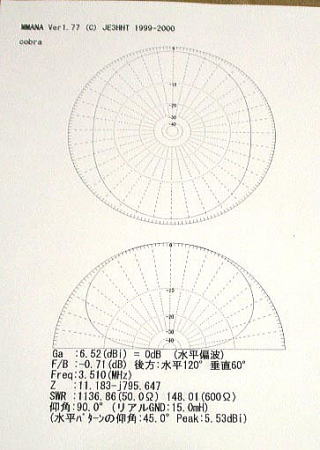

８０ｍ：１５ｍｈでこのパターンは悪くない。輻射最大角 が９０度でなく４５度にピークがある。	４０ｍ：少しサイドが落ち始めている。垂直面の最大 輻射角が３８度はなかなかいい。

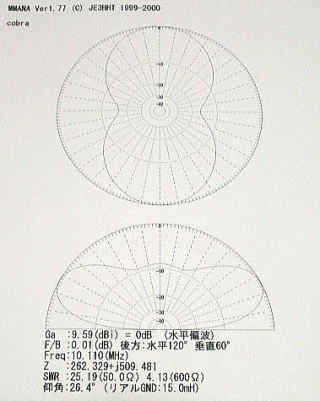

３０ｍ：だんだんダブレットに似てきた。利得もまあまあ ありそう。サイド方向はしんどくなるかも。	２０ｍ：垂直９０度方向への輻射が大きくなり、FSがかなり切れている。水平面は８JKに似ている。

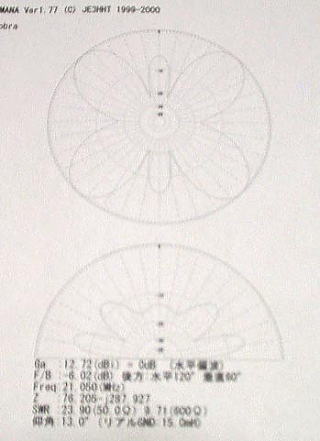

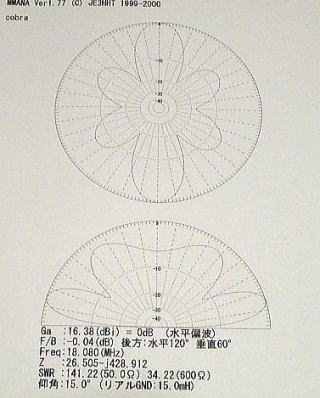

１７ｍ：高調波動作が顕著になってきた。全方向への 輻射があるのでトータルのゲインは増える。	１５ｍ：ますます高調波動作が目立つようになる。相殺が始まりトータルゲインも減少を始めた。

ちょっと１５ｍの図がぼけているが我慢してください。インピーダンス整合は別にして各バンドとも使えそうな気配がする。ただ　１２ｍと１０ｍはソフトがギブアップ。１６０ｍも一応はデーターになったが給電点インピーダンスが非常に低くなり　現実的ではないことが判った。

現実には高さ１５ｍで全エレメントを水平に保つなんてことは我が家では出来ないし、少し折り曲げた上に傾斜設置スタイルになるが　この予想との差はどれくらいなのか　楽しみである。まあ　昔から『よそう　は　うそよ』というぐらいだから　当てにならない。

さて７月８日午後、コブラが舞い上がった。

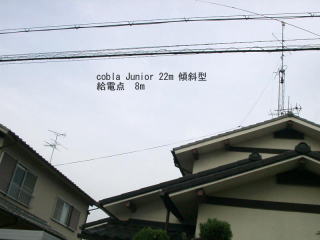

ちょっと見にくいが傾斜スタイルで、ぎりぎり２２ｍが展開出来た。苦労したのは梯子フィーダーの取り扱い。
硬銅線１ｍｍぐらいで作られているので、うっかり急角度に曲げると戻しで折れる可能性がある上に曲がりにくい。同軸に慣れてしまったので　かなり手間取った。

手動チューナーを介してデリカインピーダンス計で５０Ω近くへ追い込めるかやってみたが、８０、４０，２０，１７ｍは手探りながら追い込めたが３０ｍは駄目。

夜間、８０ｍと４０ｍをテスト。８０ｍは国内のみだが７８Jrと殆ど変わらない。４０ｍは比較対象がないが経験上ほぼDPと同じのようだ。５０WでVK1ANUとQSO。
２０ｍではBYを呼ぶWの東海岸がぎりぎりながらコピーが可能だ。１７ｍもEUが聞こえる。

しかし、ここで問題が発生。町内の１軒にセキュリティアイが発生した（有線連絡あり）。４０ｍの５０Wで、もろ警報が出るらしい。電力減をテストしたが２０Wでも安全ではないみたい。今までのシステムでは２００Wで全く問題なかったので、傾斜設置で給電点が低いことが問題なのか、梯子がバランスしていないのか、それとも全く別の問題なのかが判らないが、ともかくテストを中止。

ご近所なので付き合いも長く、友好的な話し合いを今日の午前中にしたが　このままではテストはとても無理と判断。アンテナ撤去を決めた。７月９日、午後アンテナ撤去実施。コブラの命は半日で終わった。

感覚的にはオープンフィーダーに原因ありかと思うが断定は出来ない。以前に４０ｍ傾斜DPを同じ形で設置したことがあるが、その時は２００Wで全く問題が起きなかった経験があるので、そう思うだけである。
給電はもちろん同軸フィーダーであった。
