業務用ノートパソコンの冷却台を作り替えました。家具コーナーでノートパソコンの台を見ると「長時間の使用を謹んで下さい」とか「高温になるノートパソコンを使わないでください」と、冷却までデザインされていない。
でも冷却台は１諭吉以上するんだよね。
一昨日作成した網製パソコン台も悪くはないのですが剛性不足を感じたのでがっちりしたモノに変更しました。そしてファンも付けました。

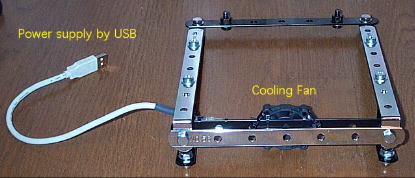

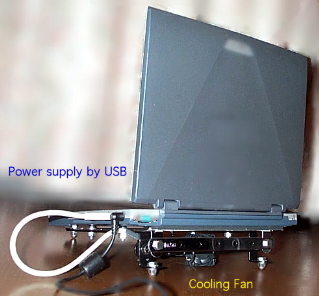

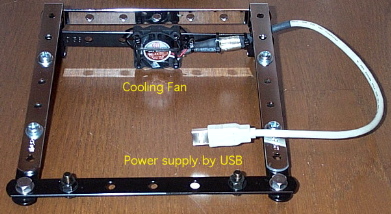

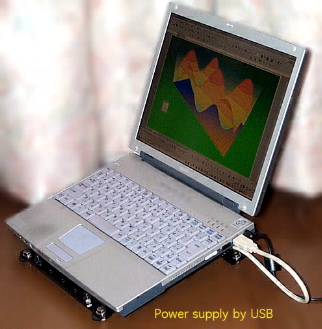

この状態じゃUSBを使っていることしか判りませんね。 台はこんな感じで組み上げました。
Coolong FanはUSBから電源を取っています。本来12Vのモーターですが5Vで穏やかに廻っています(笑)。風は排気ではなく吸気方向になりますが、床下の換気効果はあるでしょう。
さて、USBは電源とデータの４本からなっています。
|
USB port color and function
|
||||
|
Port
|
1
|
2
|
3
|
4
|
|
Color
|
Red
|
White
|
Green
|
Black
|
|
Function
|
+5V
|
Data-
|
Data+
|
GND
|
余っていた中国製USBケーブルを分解しました。そして赤と黒が5Vであることを確認して電源としました。よく見ると赤と黒が少し太いことも判ります。データライン(緑と白)はショートしないように処理しました。
Coolong Fanも中国製です。トライコーポレーションのDSF-40MというものでW*D*H=40*40*10mmです。先に書いたように12V電源が最適なのですが、USBの5Vでも穏やかな風が廻るので無いよりましと考えています。
今回の材料費は約3漱石。人件費を考えると・・・。まいっか。
