近鉄2410・2430系妻板調査
協力 近鉄モデルズ

模型化する時にちょっと気になったので調査をはじめました。
随時更新していきますので情報提供お願いします。(特に名古屋線で走っている編成)
ご注意 この調査はすべて現車確認にておこなっております

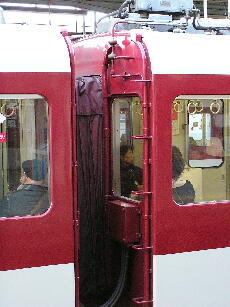

妻ダクト

平板タイプ パイプタイプ

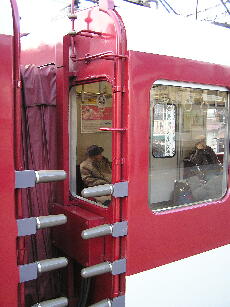

ヒューズBOX

平行タイプ(A) ずれているタイプ(B)
縦樋(雨トイ)・・・通常妻板足掛内にパイプで通っているが車体内に埋込まれている車両もある。
外に見えているものを通常タイプ、見えないものを埋込みタイプとしている。
Mc車
|
妻ダクト
|
ヒューズ
BOX
|
縦樋
|
M車
|
妻ダクト
|
ヒューズ
BOX
|
縦樋
|
2410
|
平板
|
B
|
通常
|
− |
−
|
−
|
−
|
2411
|
平板
|
A
|
通常
|
− |
−
|
−
|
−
|
2412
|
平板
|
A
|
通常
|
− |
−
|
−
|
−
|
2413
|
平板
|
A
|
通常
|
− |
−
|
−
|
−
|
2414
|
平板
|
A
|
通常
|
− |
−
|
−
|
−
|
2415
|
平板
|
A
|
通常
|
− |
−
|
−
|
−
|
2416
|
平板
|
A
|
通常
|
− |
−
|
−
|
−
|
2417
|
平板
|
A
|
通常
|
− |
−
|
−
|
−
|
2418
|
平板
|
A
|
通常
|
− |
−
|
−
|
−
|
2419
|
平板
|
A
|
通常
|
− |
−
|
−
|
−
|
2420
|
平板
|
A
|
通常
|
− |
−
|
−
|
−
|
2421
|
平板
|
A
|
通常
|
− |
−
|
−
|
−
|
2422
|
平板
|
A
|
埋込み
|
− |
−
|
−
|
−
|
2423
|
平板
|
A
|
埋込み
|
− |
−
|
−
|
−
|
2424
|
平板
|
A
|
通常 |
− |
−
|
−
|
−
|
2425
|
平板
|
A
|
埋込み
|
− |
−
|
−
|
−
|
2426
|
平板
|
A
|
埋込み
|
− |
−
|
−
|
−
|
2427
|
平板
|
A
|
通常
|
− |
−
|
−
|
−
|
2428
|
平板
|
A
|
通常
|
− |
−
|
−
|
−
|
2429
|
パイプ
|
B
|
通常
|
2457 |
パイプ
|
B
|
通常
|
2430
|
パイプ
|
B
|
通常
|
2458 |
パイプ
|
B
|
通常
|
2431
|
平板
|
B
|
通常
|
− |
−
|
−
|
−
|
2432
|
平板
|
B
|
通常
|
− |
−
|
−
|
−
|
2433
|
平板
|
B
|
通常
|
2453 |
平板
|
B
|
通常
|
2434
|
平板
|
B
|
通常
|
2454 |
平板
|
B
|
通常
|
2435
|
平板
|
B
|
通常
|
2455 |
平板
|
B
|
通常
|
2436
|
平板
|
B
|
通常
|
2456 |
平板
|
B
|
通常
|
2437
|
平板
|
B
|
通常
|
2451 |
平板
|
B
|
通常
|
2438
|
平板
|
B
|
通常
|
2452 |
平板
|
B
|
通常
|
2439
|
パイプ
|
B
|
通常
|
2459 |
パイプ
|
B
|
通常
|
2440
|
パイプ
|
B
|
通常
|
2460 |
パイプ
|
B
|
通常
|
2441
|
パイプ
|
B
|
通常
|
− |
−
|
−
|
−
|
2442
|
パイプ
|
B
|
通常
|
− |
−
|
−
|
−
|
2443
|
パイプ
|
B
|
通常
|
2463 |
パイプ
|
B
|
通常
|
2444
|
パイプ
|
B
|
通常
|
2464 |
パイプ
|
B
|
通常
|
2445
|
パイプ
|
B
|
通常
|
2465 |
パイプ
|
B
|
通常
|
2446
|
パイプ
|
B
|
通常
|
2466 |
パイプ
|
B
|
通常
|
2447
|
パイプ
|
B
|
通常
|
2467 |
パイプ
|
B
|
通常
|
1211F |
−
|
−
|
−
|
2461
|
パイプ
|
B
|
通常
|
1212F |
−
|
−
|
−
|
2462
|
パイプ
|
B
|
通常
|

|
