Mini-Cirrusの制作  　　　　                          　　　　　　　　　　　　　　　　　  ２００7年10月１7日
ミニ・シーラスを制作したので、UPします。 TONYを譲ったので安易に飛ばせる２ｍクラスが 欲しくなりました。RC-Sailplane.comで 在庫確認したら色がぴったりのがV尾翼であるとの事。 即注文しました。	機体は赤色でぴったりですがちょっとしたところで 微調整が必要でした。 主翼はカーボンDboxでしっかりしています。 メーカはMibo　modelです。 制作はＫＡＮＯＨさんのＨＰのRadina２ｍを参考に しました。

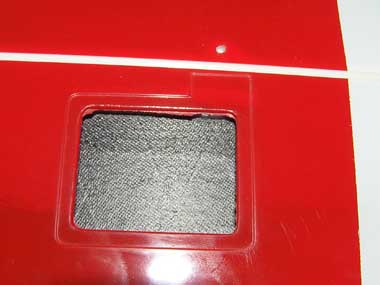

エルロンサーボ取付部はカーボン補強されています。	フラップホーン取付部はRadinaでは膨らんでいるのに 窪んでいる。！？
胴体内部はグラスにカーボン１０ｍｍ巾で上下左右 計４本が走っている。リンケージパイプが下過ぎる。	Ｖ尾翼を仮組しようとしたら入らないのでピンの 穴修正した。
右主翼のピン位置を修正。左はピッタリでした。	ホーンは毎度削る必要があります。
２ｍｍほど削ってます。	これで動きがスムーズになります。
エルロンＵｐ時の当たり無きよう削る。 なおホーンの補強はメーカでなされている。	垂直にホーンを付けたが、Ｕｐ量が多く、Down量が 少ないので差動が逆であるので修正しました。
斜めにホーンネジ穴を開け直す。	カバーの高さもOKやし、ダウン量も考えて取り付けた。
バルーン混ぜたエポキシで周りを固めた。 尚　左翼が８ｇ軽いので６ｇの鉛をエルロン部に入れた。	フラップの方は受けネジ部内部の補強が少ないようだ。 アルミ３ｍｍナットで補強して取り付けた。
フラップはアルミナットを含めてエポキシで接着した。	上側はエルロンサーボ、中段がフラップサーボです。 下側のロッドは距離が短いため２．２ｍｍのネジを 頭を切って使いました。
エルロンサーボはネジ止め、フラップサーボは カバーとの間に余裕がないため上記で要所を 固定しました。	キャノピーに２φカーボン棒をグラスで補強してセメダイン スーパＸで取付。　左側が後部で後部を入れてスライド させてから前を止める。　これにより着陸時のショックでも ずれることはない。

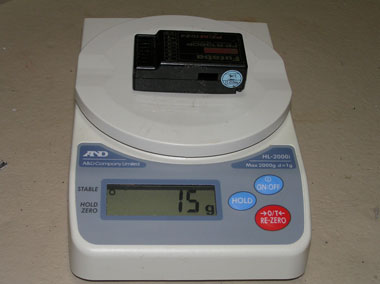

	フタバＦＰ−Ｒ１３８ＤＰを積み込もうとしたが入らない。 ケースを外してみると入るので重量軽減にもなるので 採用する。　メーカ補償外ですね。 後日　入れたのは良いが出すのに大変やった。 それでコロナ ８ＣＨデュアルコンバージョン受信機 RD820-2にした。PCMではないが安くてコンパクトなので 採用しました。
基盤の半田などの出っ張りがあるので胴体のカーボンと 接触してノーコンも考えられるので１ｍｍバルサで両面 押さえてヒシチューブ（左上）保護した。	完成です。
	フックは付属してないので3mmで制作しました。 エポキシでフックを接着したけど胴体に取付出来ない！ このまま取付しようとしたら胴体に長穴を明けなくては ならない。フックを外して胴体にベニヤをエポキシで 接着して（グリース付けた）3mmネジで締めて 固着させた。その後ネジを外してアルコールで洗浄して フックのネジ部にエポキシ塗布してねじ込んだ。 写真ではちょっと長穴にしてるのは位置決め接着で 大変なためです。
尾翼へのピアノ線は１．２φで２１ｇあります。 １．０φのカーボン棒が在庫していましたので 使いました。	１φカーボンだけではゆるゆるなんでテトラの銅管を瞬間 で接着してロッドエンドへはエポキシで接着しました。 調整はサーボ側でします。　手抜きと軽量化です。

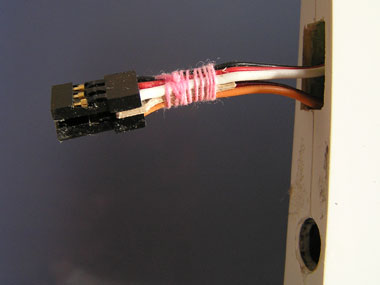

ｋａｎｏｈさんのやり方で１ｍｍベニヤで しゃもじを作成。	主翼側のコネクターにしゃもじを挟んで糸で縛り、 瞬間で接着しました。

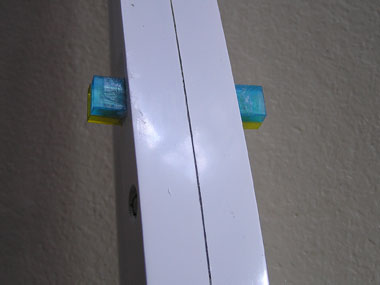

胴体側のコネクターは最初３ｍｍ出で接着したら、 片方が入らない。・・・胴体が細いからやね。 ナイフで刮げて外し、左右均等になるようにして 瞬間で接着しました。	アンテナ線は胴体内を通しましたが短いため LANケーブルの１本を半田付けし、瞬間接着剤を 熱収縮チューブ内部へ流し込み、収縮させた。 後部から３００ｍｍほど出してます。
リンケージパイプが下の方に付いてる。	アルミパイプで突いて２カ所外した。

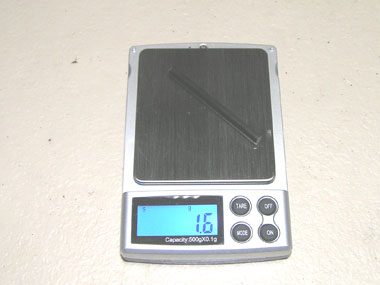

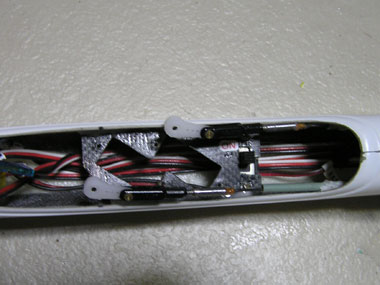

胴体サーボ受け台はベニヤ＋カーボンで作成。 スイッチが高さの関係で外せないのが判明。 右側をカットした。 リンケージパイプはグラスとエポキシで固定しました。	V尾翼のカンザシは１本で1.6gあります。 これを半分にして左右のカンザシとしてエポキシで 尾翼を接着しました。　　1.6g＋ノーズバラスト1.6g×４倍 ８ｇの軽量化になります。
バッテリーはサンヨーのｅｎｅｌｏｏｐ単４　８００ｍAを 自作しました。メモリー効果が少なく、自己放電が少ない。 ａｕｔｏ充電はせずに１／３C〜１／２Cで充電しています。	ノーズバラストは最初１００ｇで作成したら 受信機が入らない。ｋａｎｏｈさんのRadinaも２個にしている。 切り落とすのは大変なので空き缶で溶かして タイミング見て、ヘッドの溶けてないところをラジオペンチ でつまみ上げた。

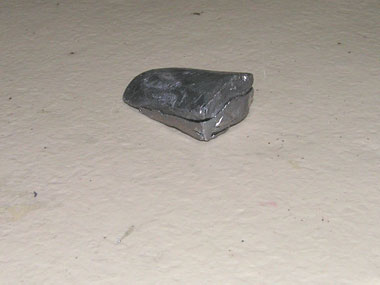

バッテリーの上が空いてるのでキャノピーにアルミを 巻いて植木鉢に押しつけてメス型をつくり、流し込んだ。	メス型の傾きが不十分で再度傾きを直して作成したため 左写真は２段になっています。　aboutはアカンね。

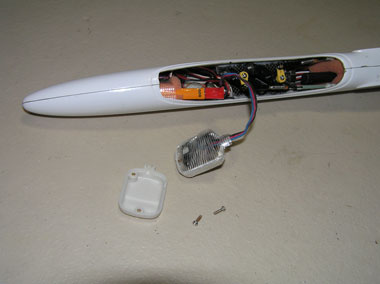

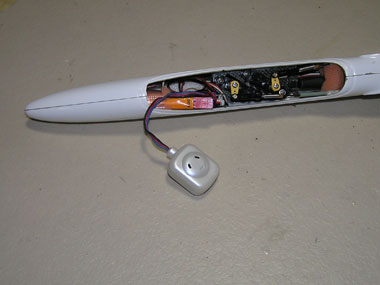

自作ブザーが入らない。	裏蓋を外し、内部をスーパーXで固めてグラステープで カバーした。

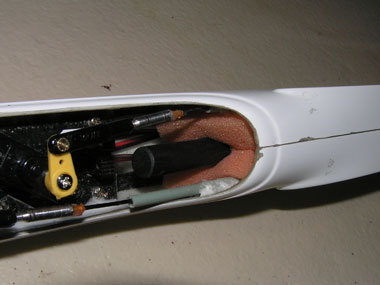

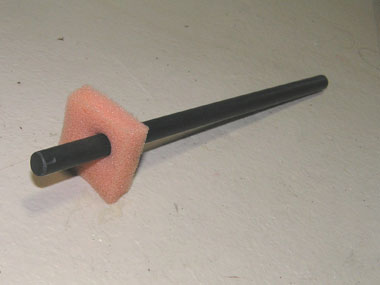

主翼カンザシはスポンジに通して胴体に保管しています。 最初はスポンジなしでしたら、無いのよね。	振ったらお尻に引っかかって居たのが出て来ました。 忘れ防止に良いですね。
CIRRUSの名前について： （シルス、英語はシーラス）：絹雲（けんうん・きぬぐも）、巻雲、すじ雲 １万ｍの上層雲で繊維状に見える薄い白雲のことらしい。　　　　　　　　　仕様及び設定・・・・・
