本機は定尺鋼管の両端にねじ切りを行ないます。２台のねじ切り機と中間部に設置したコンベヤ装置から構成され、
供給口に並べられた鋼管を１本づつ拾い上げて両端にねじ切りを行い、完成品を搬出します。
お問い合わせは[こちら]へ |

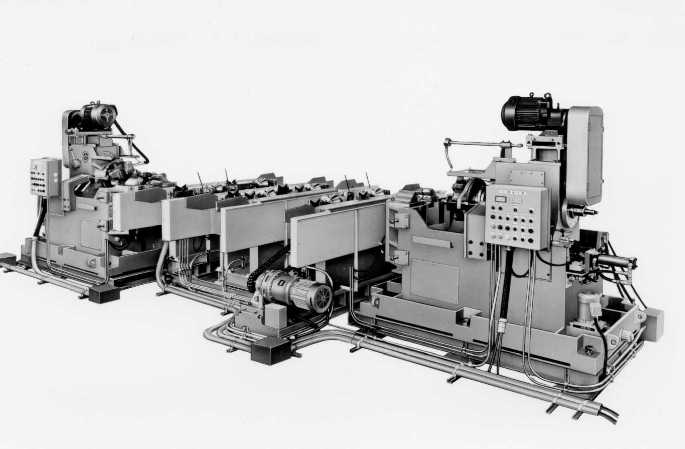

| イメージ写真 |
 |
| ＨＳＳ３・ＨＳＳ４詳細仕様 | ||
| 機械名称（型式） | ＨＳＳ−３ | ＨＳＳ−４ |
| 切削範囲 | 15A（φ21.7）〜80A（φ89.1） | 15A（φ21.7）〜100A（φ114.3） |
| 主軸モートル | １１ｋＷギヤドモートル | １５ｋＷギヤドモートル |
| 主軸回転制御 | １５ｋＷ用インバータ制御 | １８．５ｋＷ用インバータ制御 |
| 主軸回転数設定 | サイズ毎回転数選択（多段速周波数設定） | |
| 油圧ポンプ | ７．５ｋＷ | ７．５ｋＷ |
| 切削油ポンプ | １．５ｋＷ | |
| ウォーキングコンベヤ | ５．５ｋＷサイクロパック（インバータ制御） | |
| 横送りローラー | ４００Ｗギヤドモートル：３台Ｘ２（インバータ制御） | |
| アクチュエータ | 油圧式（定寸ストッパーは空圧） | |
| バイスヤトイ | 各サイズ毎 | |
| ダイヘッド | Ｓ型ダイヘッド | |
| チェザータイプ | ＳＫＨ５５ キセリング型28X110(表面Tin処理) | |
| 据付寸法 | 10.5m(L)X3m(W):（鋼管長さ6mの場合） | |
| マシン性能（計算値） | 1/2"(φ21.7)…6.4秒/本 ３"(φ89.1)…18.6秒/本 ４"(φ114.3)…26.4秒/本 | |
| 納入先（平成１２年現在） |
タイ ＬＰＮ社（ＢＳ規格） タイ パシフィックパイプ社（ＢＳ規格） タイ ＤＰ社（ＢＳ規格） タイ ＣＯＴＯＣＯ社（ＢＳ規格）：２台 |
丸一鋼管株式会社 堺工場（大阪・堺市） （厚鋼電線管：Ｇ５４〜Ｇ１０４） タイ ＬＰＮ社（ＢＳ規格） マレーシア チョービー社（ＢＳ規格） 住友金属工業株式会社 鹿島製鉄所：２台 |
| ※この仕様はあくまで一般的なものです。正式なお引き合いにつきましては別途製作仕様書がございます。その仕様書に記載の内容で見積・製作いたします。 |
|
|
