1.特長

本製品は、株式会社サニーエンヂニアリングの協力により、低価格を目指しつつ、下記特長によりHDL(Hardware Description Language)の実機学習を始め、治具等の応用にも対応可能となっております。

1. 動作確認に必要なLED、SW、リレーをボード上に用意しています。
2. ByteBlasterと同等の書込み器をボード上に用意しています。
3. 外部接続を容易にするピンヘッダを装備しています。
4. 電源電圧+5Vにより、TTL等の汎用デバイスの接続が、可能で す。
5. PLD/FPGA 設計ツールQuartusIIを使用しています。
6. サンプル集は、Verilog HDLにて、記述しています。


2.概略仕様

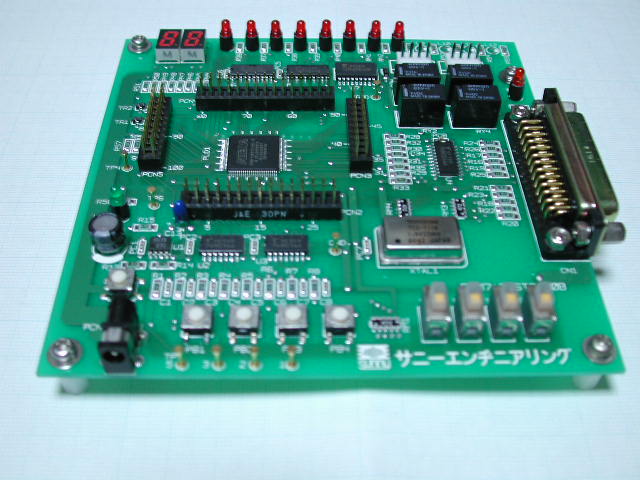

トレーニングボードの概略仕様は、以下の通りです。

PLD	EPM7128STC100-15 (MAX7128S)
セル数	128セル
クロック	1.8432MHz
電源電圧	5V
入力	スライドSW 4入力
	プッシュSW 4入力
出力	7セグメントLED2桁(ダイナミック点灯)
	LED8灯
	リレー4個各1接点

3.キット構成

キットの構成は、以下の通りです。

トレーニングボード	ボード本体です。
ACアダプタ	トレーニングボードの電源です。
接続ケーブル	PCからのトレーニングボードへのダウンロードケーブルです。
リレーハーネス	リレーの接点出力に使用します
CD-ROM	マニュアル・回路図・サンプル集などを収めています。
リファレンス マニュアル	セット確認用にマニュアルの一部を出力した冊子です。

※ALTERA社ホームページにあります、各種情報を御参照して頂き、ALTERA QurtusII Web Editionをダウンロードして頂くように、ユーザ各位にお願いしております。

4.販売価格

トレーニングキット価格 25,200円(消費税込み、送料込み(但し一部地域を除きます)。振込み手数料別)
