| 自作 | 簡易式ＧＲ－ＤＧＲ試験装置 使用例 | |||||||||||||
|
|

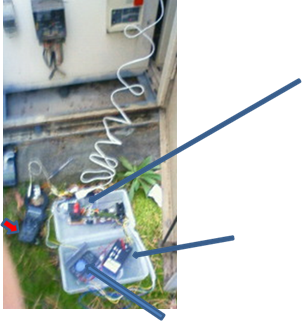

ﾎﾞﾀﾝン押すと地絡電流が流れ、地絡保護開閉器動作までの時間が測れる | |||||||||||||
| ＧＲのほか、ＬＧＲも試験できる | ４００ｍAまでが安全 ８００mAは瞬時連動のみ | |||||||||||||
| ＤＧＲ動作確認も出きる | ||||||||||||||
| タイマー変更で４００％ ５０ＭＳ 慣性不動作 確認ができる | ||||||||||||||
| オムロンの０．００１Ｓまで測れるタイマー | ||||||||||||||
| その他よく使う試験器は | ||||||||||||||
| ① | ||||||||||||||
| 電流確認 | H24年新規購入 | ﾑｻｼｲﾝﾃｯｸGCR8 | ||||||||||||
| ＭＡＸ可 | ||||||||||||||
| １００ＭＳ | ||||||||||||||
| ① | １０ＭＳ | |||||||||||||
| １３０％ ４００％ 最少に変更切り替えボックス | ||||||||||||||
| 位相確認用絶縁トランス取り付け可能 | ||||||||||||||
| デジタルテスターで入力電圧確認できる | ||||||||||||||
