補足
●LED　on/off確認用、見た目など。私の場合onと同時にボリュームの周りが青色に光ります。

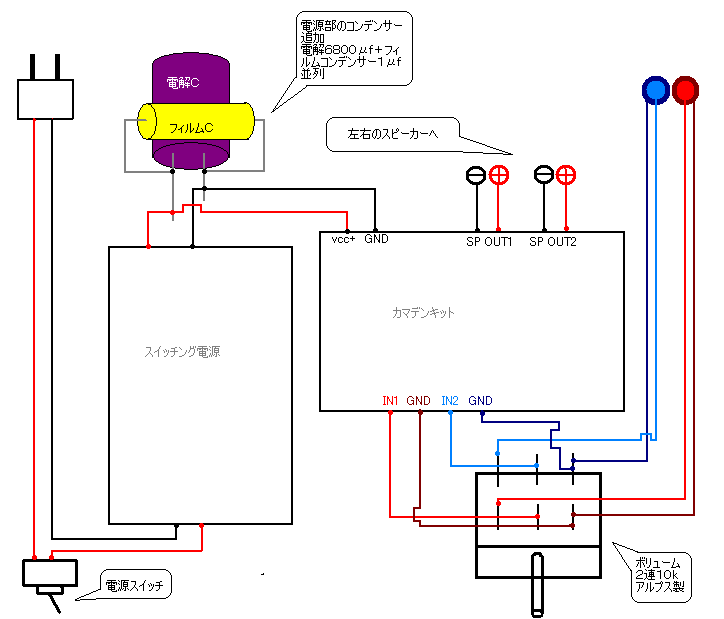

上図のカマデンキットVCC+　GNDからとりだしています。
発光ダイオードには極性があります（左図）
R（抵抗値）の求め方、VCC+はDC12V、LEDには5mA〜10mA程度流します（明るさは任意）
R＝（12-V）/（10/1000）＝Ω

Vの値は赤、緑などは約2V　青､白などは3.6V

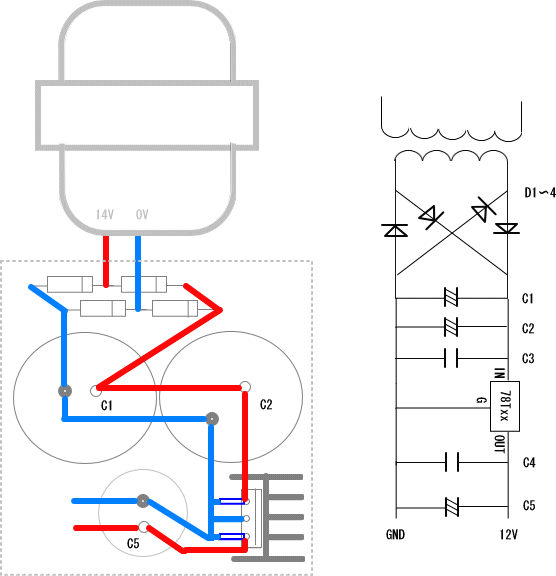

●3端子レギュレターを使った安定化電源（予定、以下は自分用のメモのようなものです＾＾；）
トヨデンのHT-162→　31DQ10で整流後→MC78T12CT で安定化

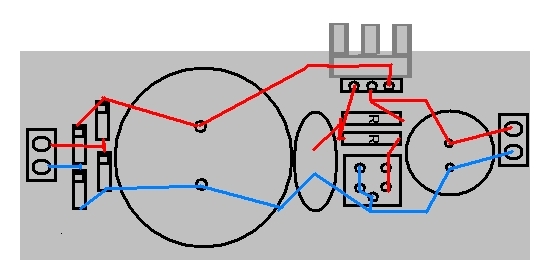

●LM317とか350とか338

Rが上からR1、R2+半固定抵抗
Vout=1.25(1+R2/R1)
円は電解C
楕円はタンタル10μFか250μF以上の電解C
