★★★ 空冷式卓内計算機（背面） ★★★  |
||||||

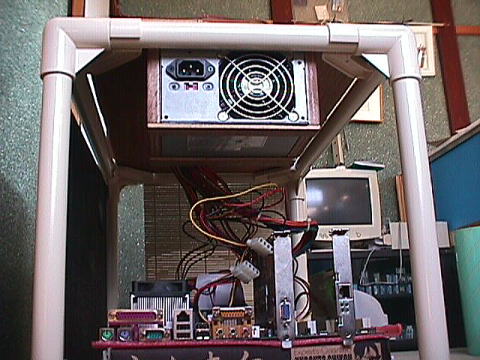

| かつて御簾の中に鎮座していたM/Bは元のケースに組み込まれ、その他の部品と中古にて売却しました。意外にも高価な下取りになり、その売却益で格安の部品が購入できました。こうなると俄然意欲が出てきて、新しい”御簾”マシンを作成することにしました。電源は、底面吸気／フロント吸気に対応するため、ケース天井つり下げとなっています（笑） 現在、ケーブルは用途ごとにまとめられています。また例の基盤から、８センチ高速ファンに別途接続され、それはそれでCPUに対して送風しています。結果、アイドリング時のM/BとCPUの温度差は、５度となっています。 | ||||||
|
|
||||||
| 快調なメインマシンがあれば、作業は格段に捗ります。作業が捗れば捗るほど、セカンドマシンが必要になることが往々にしてあります。以前は安価なベアボーンでお茶を濁していたのですが、セレロン４３３メガでは、やはり速度がネックになってきました。適当に詰め込み、新造してもいいのですが、それでは”安定第一”らしくありません。ちょっと考えた末、今度はケースから自作することにしました。 ケースに求める条件は、前述の通りなのですが、ケースに組むと言うことは、またも放熱差対策に頭を悩ませることになります。フャンを多数つけることは、爆音マシンにするのと同義です。爆音マシンは既にありますので、今回は静音マシンを組みたかったのですが、大きさ、速度、コスト、放熱、ポイントが多すぎでバランスが取れません。 結局、旧人柱マシンが一時的に仮設されていた作業台が、”ちょうどいいケースサイズ”だったので、恒久的にケースにすべく改造を始めました。 【改造に当たっての目的】 ・安く ・メンテナンスしやすく ・ケースとしての運用がなくなった場合、作業台に戻せること ・放熱対策は充分に 筐体の柱になったのは、ヤザキのイレクターパイプです。1mで３００円程の、金属パイプにプラステックをコーティングしたものです。これにはいろんなジョイントが別売されており、木材で作るより遙かに簡単に、棚などの構造物が製作できます。この台は、マックが乗っていたり、プリンター＆スキャナ台になっていたりと重宝していました。本来は専用の接着剤にて接着すべきところですが、実はばらせるように、一部の部品は接着していません。 棚板はベニヤ板のまま、単に乗っているだけです。ATX電源のサイズを測り、端材で電源ボックスを作ります。ここにはそれなりに重量がかかりますので、即乾タイプの木工ボンドをべったりと塗り、重し（ブロック）を上に置き荷重をかけて静置します。一番面倒な作業がこれであり、ここで手を抜くと、電源落下による致命傷となってしまいますので、慎重に作業します。（金具で釣ってもいいんだけどね。金属加工は面倒なので止めました。） サイドパネルはこれまたベニヤ板製です置き場所の都合上、パネルは片側だけの制作です。蝶番もどきのイレクター部品で逆ガルウイングに開くようにしておきます。 電源位置が決まると、今度はM/Bの位置を考えます。棚板が木材なのでショートの危険はありません。唯一考えねばならないのは、PCIボードを刺したとき、金具端が出っ張ることです。試作時は段ボール箱で多少かさ上げしていますが、うまい処置を考えつきましたので、現在では静電対策の発泡スチロール（？）に置いてあるだけです。 HD/FDドライブについては、別ページの通りです。電源ユニット受けを作っているときの、一瞬の閃きが、あのユニットになりました。ちなみにCDドライブの上に無造作に置いています。ほとんどCDドライブを使わないマシンですので、作例では、薄プラスチック板の上に両面テープで固定しています。ドライブの高発熱が予測される場合は、DIY店で、アルミでも銅でも、お好きな板を買って下さい。 各ユニットごと、制作が終われば、今度は組み立てとなります。本来であれば、電源パネルや床板など塗装したいところです。しかし意図的に行いません。それは、塗装面に対しての木工ボンドでの接着力は弱いからです。（今後、何かシステム的に変更するときに問題となります。） 電源ケーブルの取り回し（癖抜き）さえできれば、後はＣＤを置き、レイセンユニット（HD/FDドライブ）を置くだけです。使う予定がしばらくないPCIスロットには、田宮模型のマスキングテープを軽く貼って、ホコリよけにしておきます。あとは結線すれば、ＰＣ組み込み作業机の完成です。 書き忘れていましたが、電源スイッチを別途手配する必要があります。作例ではIGNITION-1を使ってます。フロントの柱にイレクターの部品で固定です。（ちょうどいい部品がありますよ） 【現在のスペック】 M/B アスロック K7S8X CPU センプロン2400+ → 2800で駆動 20% オーバークロック ※（あ） メモリ 512MB HD 80GB ※（あ） 安全第一とは言いながら、オーバークロックしていると指摘されるかもしれません。 K7S8XはFSB333ですが、M/B上で400に切り替え可能です。また、K7S8XEはFSB400対応となっています。 M/B上はSOCKET Aであれば、2400+より上位のCPUも乗ります。低いCPU＝高位のCPUに比べて余裕度の高い設計と考えられること、かつM/Bが元々、そのような設定が可能なのに意図的に低い設定値となっていた、故に可能であったと思われます。 サブマシンなのに、部分的にはP4PEを抜き去っているところが、ちと憎いです。 |
 |
 |
 |
 |
