現 状
カプのフロントウインカーはオレンジのレンズが入っていますが 巷ではクリアーが流行っている（って言うか標準が多いが）ので サイドもクリアーにしたのでフロントも合わせました。 ハートランドのウインカーレンズを購入。 あと、このままではバルブがクリアーなのでウンカーとして失格 なのでオレンジのバルブを買うかと思いましたが普通が嫌いな私と である事と、後からまたウインカーの動作をいじる為にもＬＥＤ化が ベストなのでＬＥＤウインカーをＫＩＴ購入して取り替えました。 |
 |

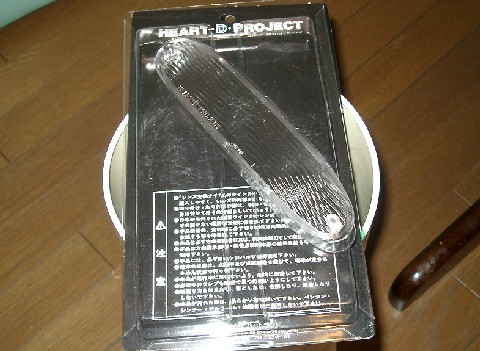

ハートランドのフロントクリアーレンズを購入しました。 |
 |

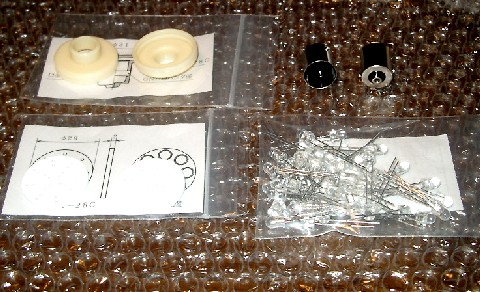

金口のＬＥＤウインカーを作る為にオーディオＱの通販で ＬＥＤ、基盤、金口、カップリングを購入。 |
 |
作り方は基本的にオーディオＱのＨＰに書かれていますので 参考にして下さい。 |
 |

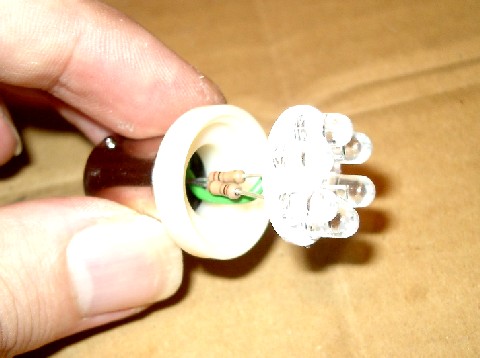

オーディオQのＨＰではＣＲＤ（定電流ダイオード）での 組み立てでしたが、私は合えて抵抗で組みました。 このＬＥＤですがローム製（ＳＬＩ−５６０）で定格２０ｍＡと なっていますがＳＬＩシリーズはエピスター製の素子を使用 しておりＭａｘ５０ｍＡでも劣化しないと言う業界知り合い 情報により１２Ｖで４０ｍＡ、１４Ｖで４５ｍＡ流す抵抗値に しました。 |
 |

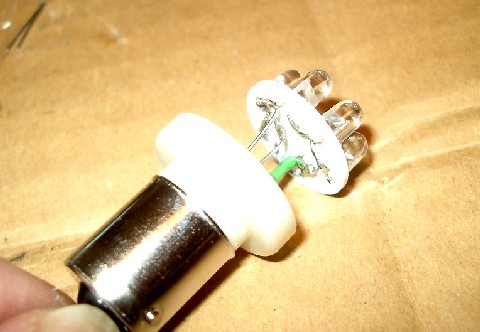

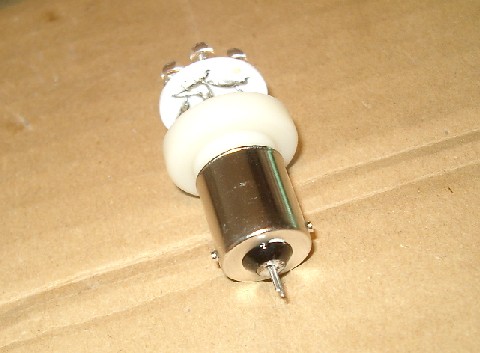

ＬＥＤのプラス側に抵抗を接続しその反対側は金口から 写真のように出して半田付けして固定しプラス電極とします。 |
 |

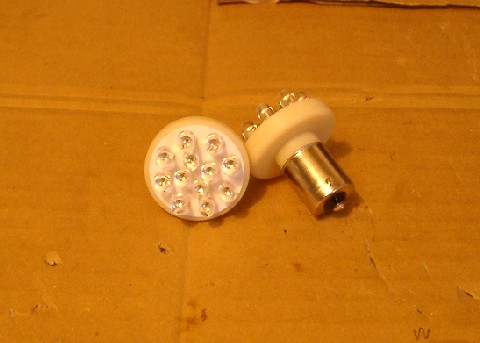

ＬＥＤバルブの完成 突然ＬＥＤが１２バルブ仕様ですが１２バルブ仕様に 変更しました。 多い方が明るいですしね！ ＬＥＤは４個シリーズ接続で３系統１００Ωの抵抗３本が 片側のユニットに接続されています。 |
 |

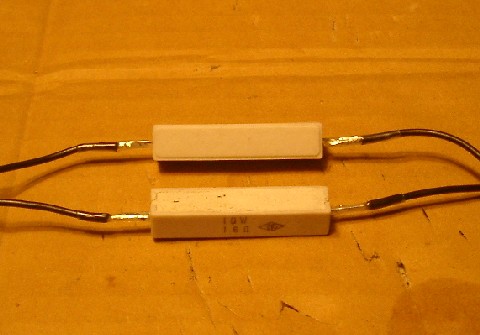

単なるＬＥＤ化ではウンカー点滅が早くなるので ウインカーへのプラス入力直前にセメント抵抗を接続し ＧＮＤに落とす事でハイフラ現象は起こりません。 |
 |

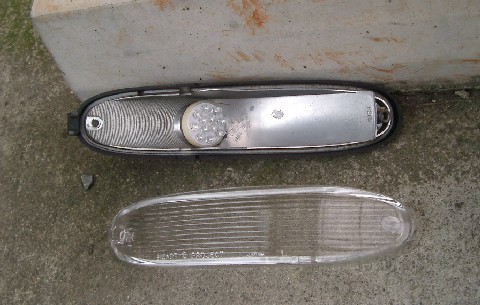

後は簡単。 純正バルブを外してＬＥＤバルブに交換しクリアーレンズを つければ完成します |
 |
車に取り付けた感じです。 片側１２バルブ仕様ですので明るいです。 |
インプレッション
ＬＥＤ化は、とりあえず後から電気制御で遊ぶとしてクリアー化は いいですね。 バルブも黄色く見えないのでギュッとフロントが締まった感じです。 |
