大森メーター　水温計の取り付け

現　状

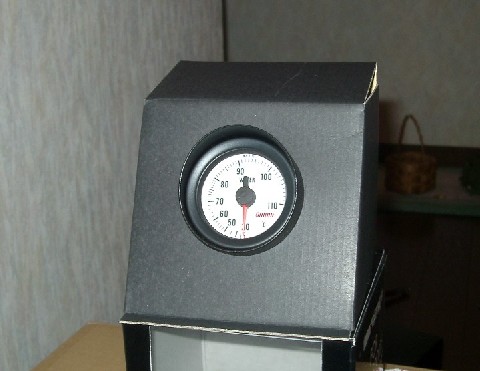

	大森の水温計です。 　電子式を購入。 　Φ５２

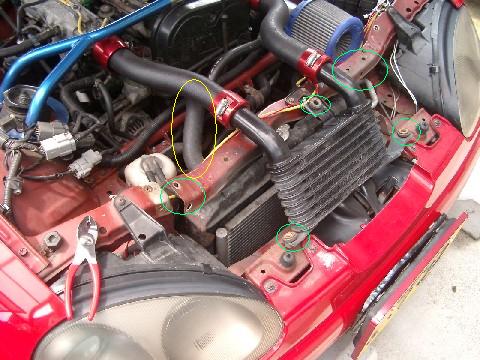

	まず、センサーを付ける為のアルミラジエターパイプに交換する為 　写真黄緑○ボルトを５本とインタークーラーのボルト３本を外します。

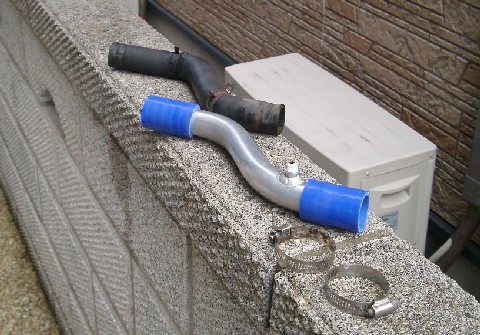

	ヤフオクで購入したアルミラジエーターパイプです。 　純正のゴムチューブとポン替えできます。 　このヤフオクのこのカテゴリーで 　アルミラジエーターパイプと検索すればいつも出品されている 　ようです。

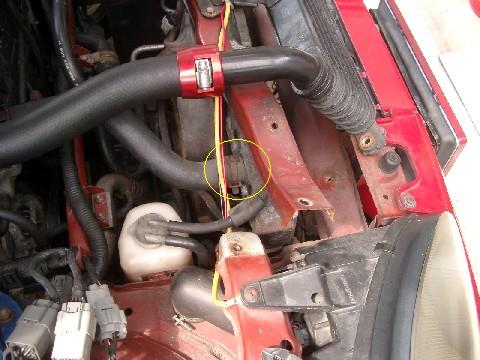

	純正のゴムチューブを外す為にクリップをプライヤーなどで 　外します。（両側） 　このピンは取り替え後のチューブでも使いますので・・・

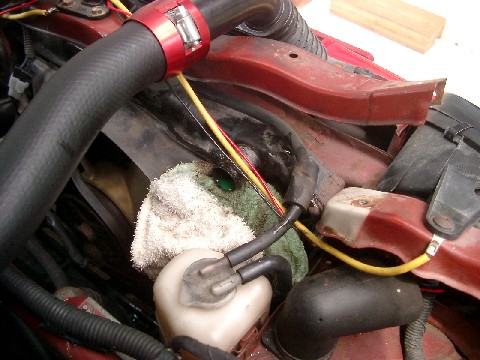

	ここからゴムチューブを引き抜き外しますがエンジンが冷えて 　いる事が前提です。 　さらに１００ｃｃ程不凍液がこぼれますので雑巾などであてがい 　ながらチューブを外して下さい。

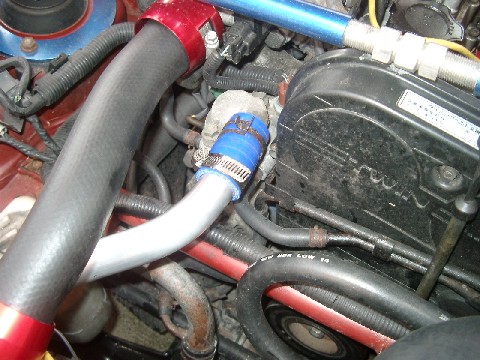

	購入したアルミパイプを付けます。 　純正のクリップは外側に付け内側は、インタークーラー用の 　ＢＯＸレンチで締めこむタイプで閉めました。 　１度クリップ無しで走行しましたが漏れますのでクリップは絶対 　必需品です。

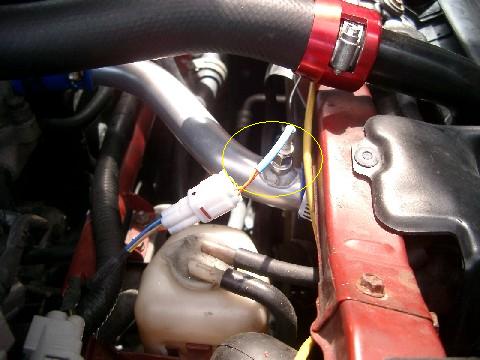

	写真の○にメ○ラナット（ＰＴ１／８）が有りますのでセンサーを 　を取り付ける為六角レンチで外し、センサーを締め込みます。

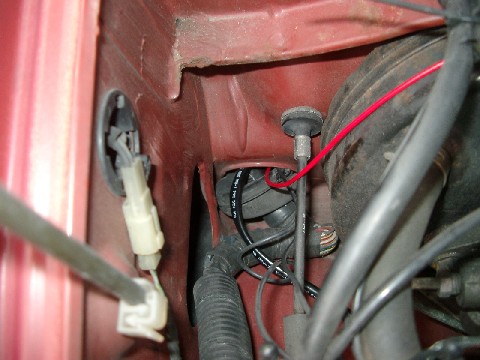

	センサーからの配線を室内に引き込みます。 　引き込む位置はボンネット向かって左奥のグロメの隙間からです。

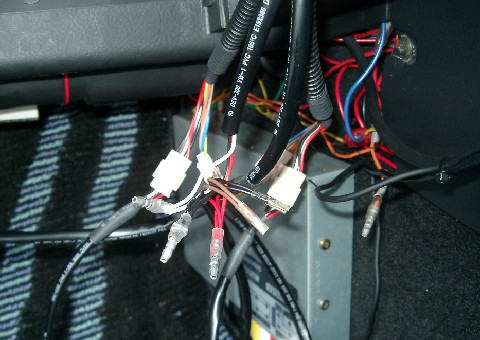

	水温計、外気温計、電圧計を同時に付けたので各々に 　ＡＣＣ、イルミ、ＧＮＤを接続する為３つの配線を１つのキボシで 　束ねて加工しました。 　赤（ＡＣＣ電源）、白（イルミ）、黒（ＧＮＤ）

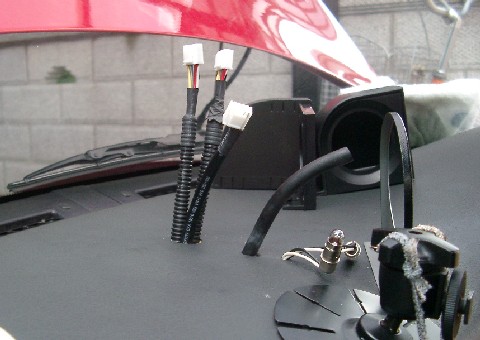

	後はメーターの取り付けとメーターへの配線の取り付けです。 　既にブースト計を取り付けた時にダッシュボードには穴を開けた 　のでさらに気兼ねなくΦ７mmが３本通る位の大穴を開けて 　配線を引き上げました。

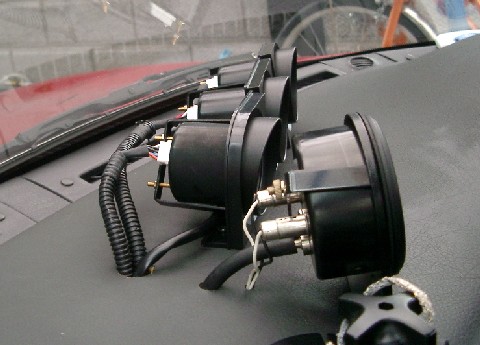

	メーターパネル、メーターを固定し配線を繋げば完了です。
	真中が水温計です。 　３つのメーターに隙間があるのは後から大森のフードを付ける 　為の隙間です。 　フードを付けるには、フードの後ろに配線を通す穴を開けないと 　いけないのですが今はやる気がしないのでまた今度と言う事で！

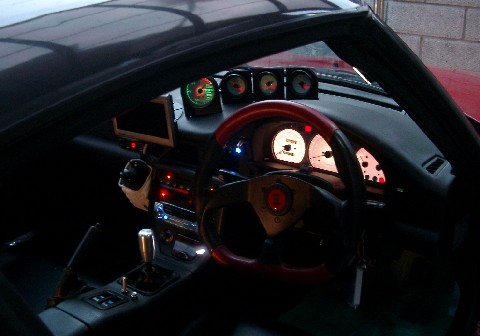

	車内の様子。 　２００３年１１月１５日現在。
