ルームランプスイッチの増設

ライン

現　状

カプのルームランプのスイッチですが、折角ランプを増設した
いざ使おうとした時後ろにあるので左手を複雑に曲げないと
スイッチが押せません。
筋肉痛の時は、痛くて押す事すらできません。

そこで、３Ｐトグルスイッチを押しやすいところに増設しルームランプ
をいつでも快適に使えるようにしました。

	センターコンソールの後ろのパネルのみを内張りはずしで　外します。　ルームランプスイッチを抜く為にカプラーを分離します。
	純正コードとスイッチＡＳＳＹの接続が３点で半田されて　いる場所から、３本同じ用に半田で分岐します。　今回は、モレックスの３Ｐカプラーがたまたまあったので　使いました。　（通常はキボシで接続しています。）
	分岐した３本の配線をセンターコンソールに沿って潜り　込ませてフロントまで引き回します。　エアコンダクトの横にスイッチを増設するのでメーター横の　隙間から３本共取り出します。
	外したエアコンパネルにドリルとリーマで穴を開けスイッチ　を固定します。　（固定の仕方は、ここを参照下さい）

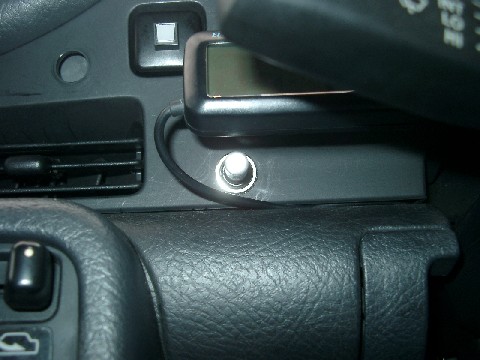

	配線を３Ｐトグルスイッチに接続し、パネルを元に戻せば　完成です。　真中　ＯＦＦ、左　ドア連動、右　常時ＯＮ

インプレッション

とても使いやすいスイッチが完成しました。
押しにくかったルームランプスイッチも快適です。
増設したルームランプ、フットランプが連動ですので
いつでも直ぐ点灯できます。
