現 状

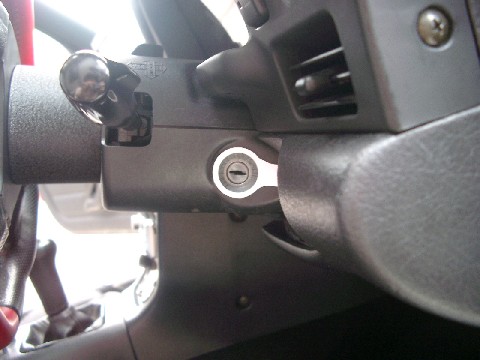

いろいろ電装系をつけているに夜いざ車に乗る時キーシリンダー が見えなくて手探りでキーを差し込む事が多々あります。 ＥＡ２１Ｒではキー照明がオプションであるようですがハギレの ＥＬシートを使ってキー照明を自作して見ました。 |
 |

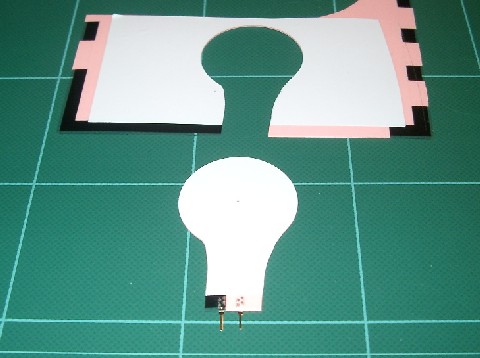

ＥＬメーターの作成で余ったＥＬシートを使いました。 ＥＬシートにホワイトラベルを貼り付け直径２８ｍｍで ４／５程度コンパスカッターで切り取り端子の部分は はさみやカッターで切り抜きます。 |
 |

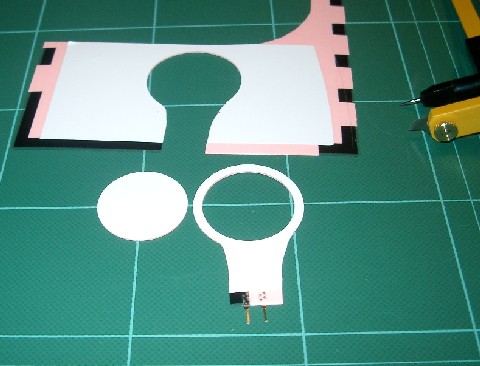

先程使ったコンパスカッターを同じ中点を使って 直径２５ｍｍの円を切り抜きます。 |
 |

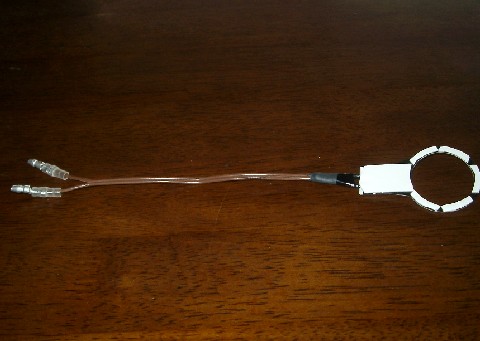

ＥＬ端子に適当な配線を半田付けし収縮チューブで 固めます。 反対側はキボシ加工しました。 ＥＬ発光面の逆方向に両面テープを貼り付けます。 |
 |
両面テープを剥がしキーシリンダーに沿って貼り付け ます。 見たくれは、決して格好良いものでは無いです。 |
 |

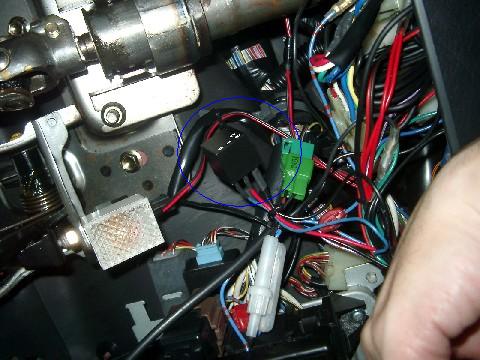

インバーターをハンドル裏にタイラップで固定し ドア連動で点灯させるのでルームランプのプラス ＧＮＤをインバーターに接続しインバーターアウトと ＥＬ端子の片側（どちらの端子でも可）に繋ぎ、もう 片側をＧＮＤに繋げば終わりです。 |
 |

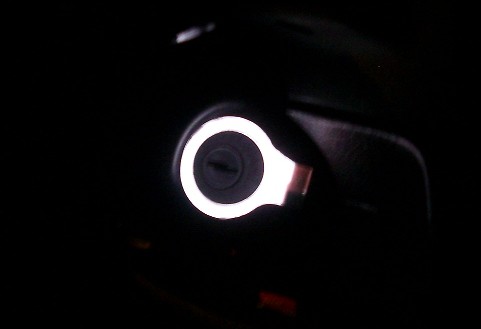

点灯した感じです。 キーシリンダーの位置が良く解るようになりました。 インバーター１個とＥＬシートなら秋月通商で１，０００円 で買えます。 どうも栓抜きに見えるので根元の無意味に光っている 部分を黒くしてリングのみを光らせるようにした方が 良いですね！！ |
キーにＬＥＤ付きのケースを被せると言う手もあります が、ケースに入れるのはスペアキーになってしまう事 と、キー自体がでかくなるので厄介です。 これで、純正キーでも夜キーシリンダーを探さなくて 良くなりました。 |
