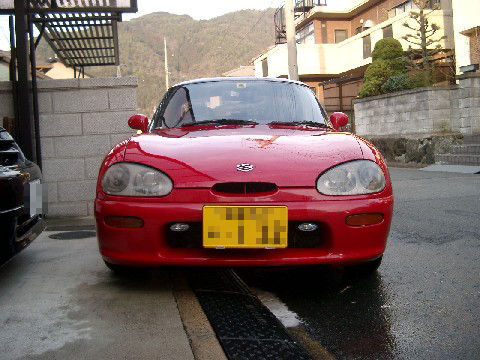

現 状
カプのフロントマスクにインパクトを付けようと 思いフォグランプを付けてみました。 あまりでかいのは、不細工なのでできるだけ 薄くて小さいものでＨ３バルブの入る実用的な フォグを探したところＰＩＡＡに手ごろなのが あり、バルブ光もホワイト光でヘッドランプ、 スモールランプが白なのでうまく調和できたと 自分では思います。 |
説明ばかりでちょっと解りにくい物になってしまいました。疑問点はメールにてお問い合わせ下さい。
 |

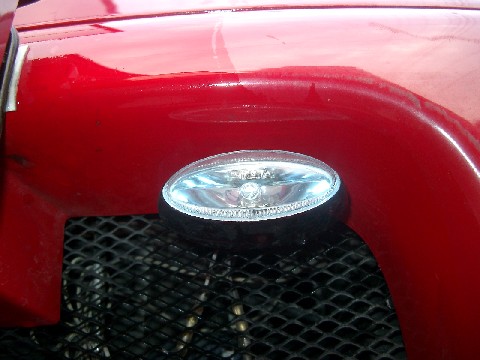

まず、フォグ本体をバンパーに取り付けます。 取り付けは、ステーを両面テープで仮止めしてから 付属のタッピングネジで本止めします。 左右ステーを取り付け後、フォグ本体を六角ネジで固定します。 本体から１０ｃｍ程度の配線がでていますので、バンパーネットを 通しバンパー裏側に配線をとりあえず置いておきます。 |
 |
フォグ点灯用のリレーを用意します。 今回は、リレー単品で購入し自分で配線を組みます。 （市販の配線、スイッチ付きリレーの方が楽です） リレーへの配線は、①バッテリー②イルミ③ＧＮＤ④フォグ本体への配線 の４本です。 フォグランプなのでイルミＯＮの時点灯するように配線します。 まず、イルミの配線（スモールランプから分岐した配線）を スイッチに繋ぐため車内に引き込みます。 |
 |

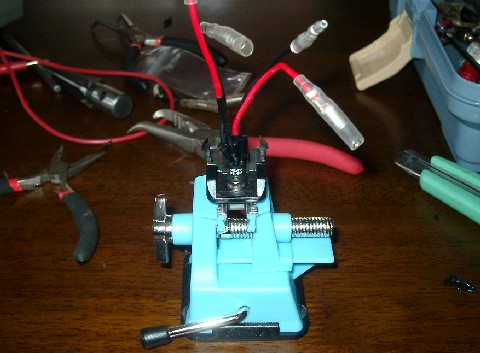

今回は、ＬＥＤ内蔵タイプを使用しました。イルミＯＮでボタンが 青色に光るタイプです。 スモールの配線をＬＥＤの＋側とスイッチの片側の両方に配線します。 ＬＥＤは１２Ｖを印加すると死ぬので５ｍＡ程度流す為に１８０Ωの抵抗 をＬＥＤの－側に繋ぎます。（５ｍＡの定電流ダイオードでも可です） もう片方のスイッチの端子と抵抗とを結線しＧＮＤに落とします。 |
 |

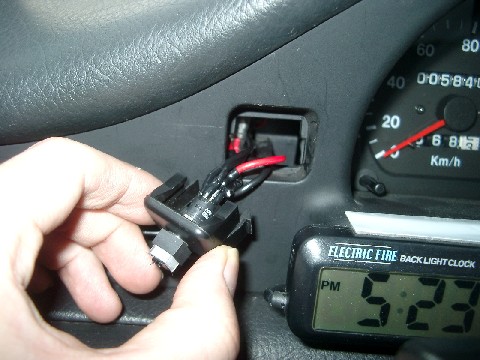

その配線をスイッチのところまで引き回します カプには、丁度スピードメーター左にメクラがあるので それを流用します。 なるべく小さいスイッチを選びメクラキャップにドリルで穴を開け スイッチを固定します。 |
 |

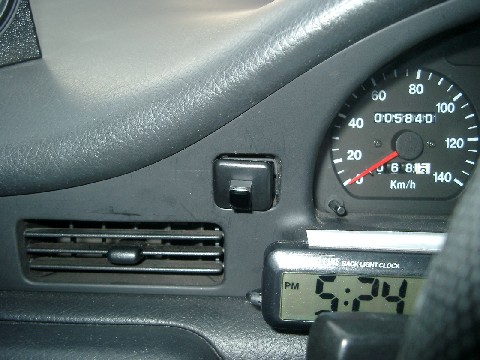

メクラを元に戻します。 ちょっとはめそこねていますが。 スモール点灯時スイッチを押し込むとフォグON、もう一度 押すとＯＦＦします。 |
|

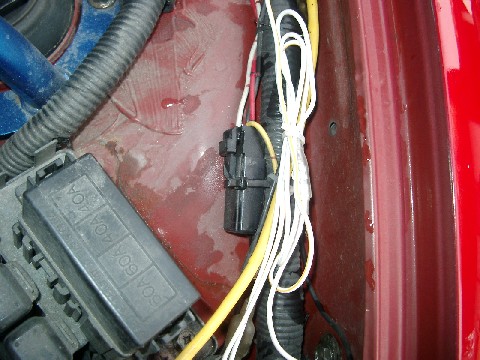

残り３本の配線ですがＧＮＤ、バッテリーを取ります。 フォグは２つあるのでフォグへの配線は２分岐しフォグの プラス側に各々繋ぎます。 繋ぐ配線は、先程バンパーの裏側に垂らしたフォグ本体からの 配線です。 フォグ本体のマイナス側は、２つ共をボディーアースに落とします。 |
 |
完了です。 夜になったら光軸を合わせ対向車に迷惑にならない高さに 手で調整します。 |
 |
車内の様子。 ２００３年１１月１５日現在。 |
インプレッション
ヘッドランプ、スモール、フォグとすべて
白色発光になりいい感じです。
レンズが小さいにでフォグ単独では夜間走行
できませんがインパクトは付いたと思います
