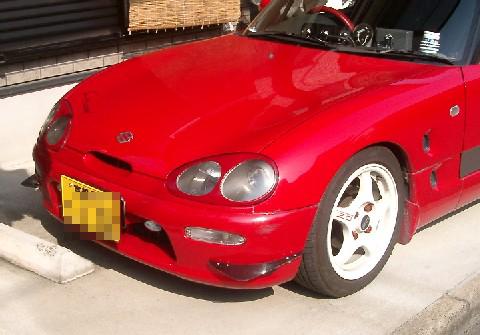

現 状
先日オークションでカナードの新品を落札しました。 カナードって何？エアロの一種？ 私はあまり意味が解らないカナードですが目立つので付ける 事にします。 ただ付けても面白くないのでカナードの裏にＬＥＤを仕込み スモールＯＮで点灯しウインカー動作でウインカーと同じ 点滅をするようにします。 こんなふざけた車はいないでしょう！！ |
 |

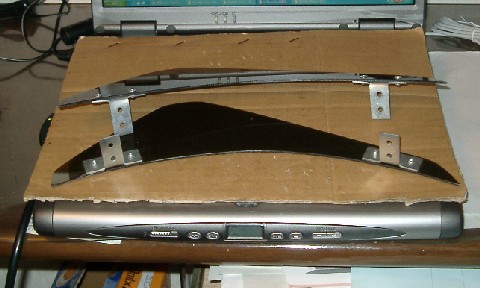

新品未使用と言う某オクで入手。（３８００円？） このカナードの裏側にＬＥＤを仕込んでイルミネーションと します。 （まったくアフォです） |
 |

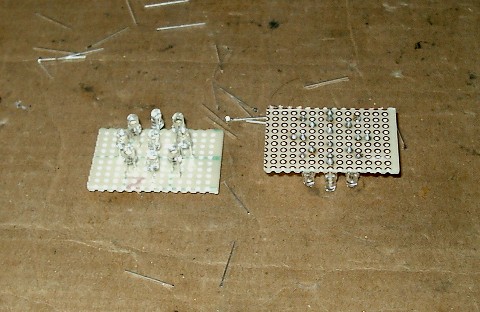

タカチの樹脂ケース（４０×３０）に収納するために基板を カットし白色発行ＬＥＤを贅沢に片側９個装備します。 （ＬＥＤを半田付けした状態です） ＬＥＤは指向性６０度の広指向性タイプを入手。 上向き発行なのでなるべく３６０度広がらせるためです。 |
 |

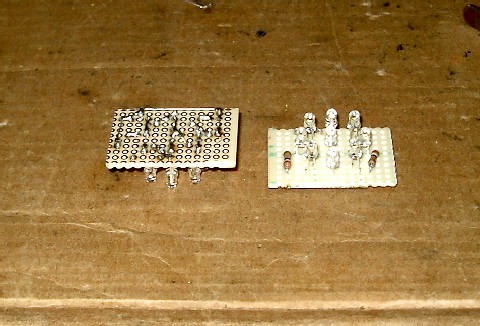

最大電流３０ｍＡを流すための電流制限抵抗を半田し ３個１シリーズ×３パラレル接続で配線します。 |
 |

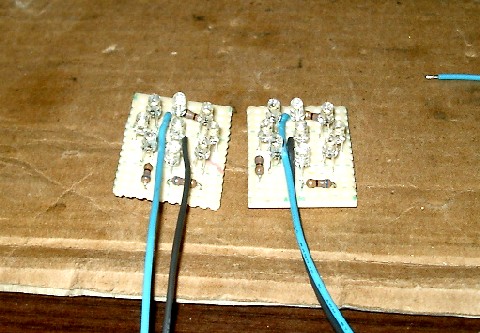

ＬＥＤのアノード（＋）に青配線。カソード（ＧＮＤ）に黒配線 を施します。 |
 |

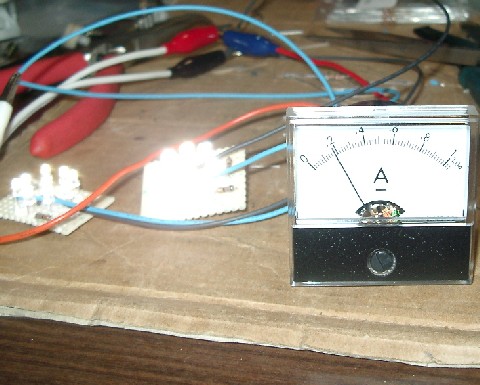

点灯チェックと電流値チェックを行います。 写真の通り１８０ｍＡ流れている事が解りますが ２ユニットですので片側９０ｍＡ。 ３パラレル接続なので１個辺りの電流値は３０ｍＡです。 （電流制限抵抗は６８Ωを使用） |
 |

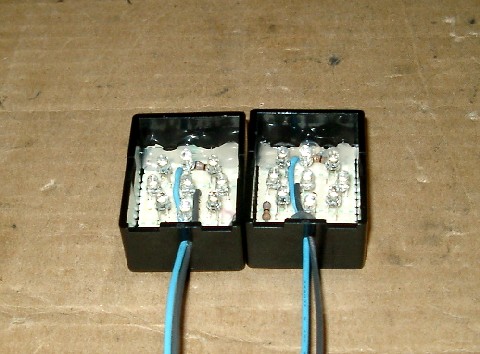

そして、タカチの樹脂ケースに配線用の穴を開け 基板をホットボンドで固定します。 この状態でアクリル板で蓋をすればルームランプにも なりますがＬＥＤ９個は贅沢極まりないです。 |
 |
次にケース縁にプラスティック用接着剤を塗布して カナードの裏面に貼り付けます。 カナードの固定はバンパーは薄いのでタッピンはやめて ４ｍｍのボルトナットでガッチリ固定します。 カナードの角度ですが、希望はバンパーの上端からウインカー の下のラインに向けて斜めに付けたかったのですがカナードの 角度が合わずほぼ水平位置に取り付けとなりました。 |
 |
最後に、プラス配線をウインカーのプラスへ、マイナスを ウインカーのマイナスへ割り込ませました。 ウインカーはポジションユニットが入っているので スモールＯＮで両側点灯。 ウインカーＯＮで必要な方向のみ点滅で反対は消灯します。 |
 |
夜は、上向きの白色ＬＥＤも目立ちませんが昼は 「この車何がついてんねん！！」と、バカにされそうな チューンでした。 |
カナードが夜にはウインカーとなるものです。 但しＬＥＤは上向き装備ですので誰が見るのでしょうね！ |
