現 状
喫煙する方はご存知の通り純正灰皿は１、３，５速にギアーが 入っていると灰皿が異常に使いにくいです。 使う時は私も２か４速にシフトして使っていました。 なので運転席右エアコン吹き出し口に灰皿を取り付けたので すが夜は結局暗くて一々ルームランプを点けないと使用できま です。 で、灰皿のみにスポットで見えるようにＬＥＤを取り付けイルミ 連動としました。 |
 |

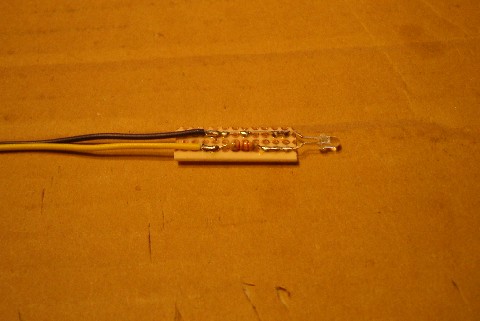

指向性の狭い高輝度白色ＬＥＤを基板の破片に実装します。 あまり明るいと目に付くので３．３ｋΩの抵抗で電流制限しま した。 １３Ｖ−３．２Ｖ＝９．８Ｖ ９．８Ｖ÷３．３ｋΩ＝３ｍＡ |
 |

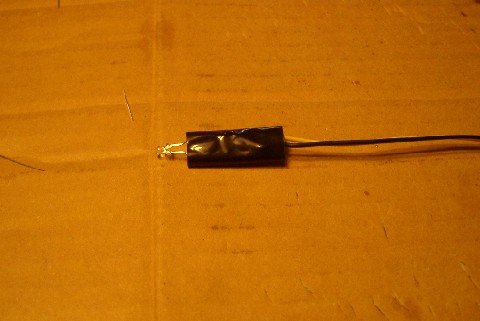

黒のルームランプに取り付けるので黒のビニールテープで 絶縁兼色あわせします。 |
 |

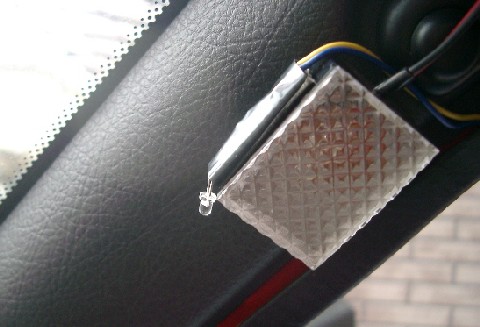

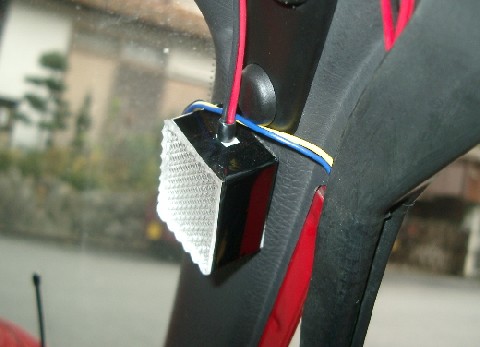

運転席右上のルームランプに貼り付けました。 灰皿に向けてＬＥＤの方向を調整します。 |
 |

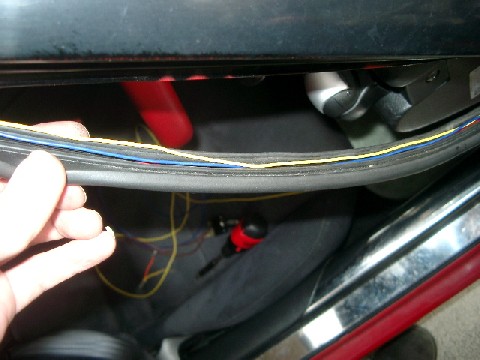

配線は、ピラー沿いのゴムに入れ込んで隠します。 |
 |
このゴムは引っ張るとべろ〜んとめくれるのでその中に 配線を入れて足元まで引っ張ってきます。 ＋にイルミで１２Ｖラインに接続し、−はＧＮＤに接続します。 配線はこれだけです。 |
 |

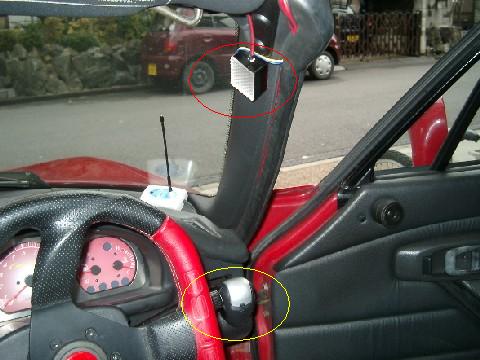

赤○が今回のＬＥＤがある位置です。 黄○が灰皿です。 ３０ｃｍ程度離れていますが充分使用可能です。 夜イルミを点灯させるとＬＥＤが点灯し薄っすら灰皿を 照らします。 |
この灰皿は外して持ち歩けるタイプです。 これで、夜も使用可能となりました。 |
