エアコンつまみのＬＥＤ照明の取り付け

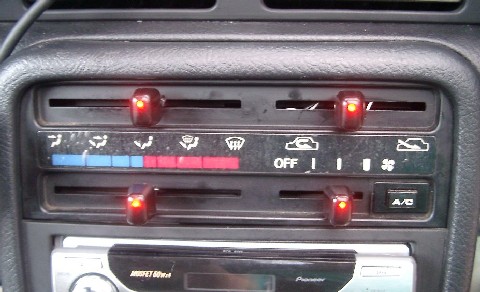

現　状

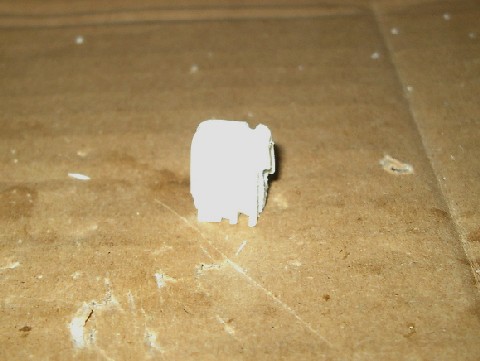

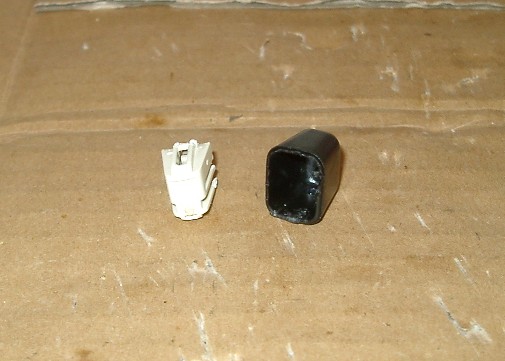

	エアコンつまみを４つとも車両から外します。 　引っ張れば取れるものと裏のストッパーをちょっと動かさない 　と取れない時もあります。 　写真のように側と中身を分離します。 　一言で書いてありますが結構厄介です。 　思い切って上下の食い込んでいる部分をほじってやって 　取らないと全く抜けないです。
	凹凸で側と中身が重なっている所に２ｍｍのドリルで穴を 　空けると抜けやすくなります。

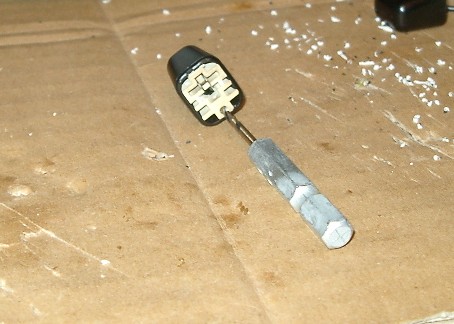

	写真では見え難いですが、外部に露出するポッチをカッター 　等で切り落とし、その部分にチップＬＥＤが入るぐらいさらに 　カッターで掘り込みます。 　ＬＥＤは1608サイズか2512サイズを選択して下さい。 　私はオレンジ照明の1608サイズのチップＬＥＤを選択しました。 　（１．６ｍｍ×０．８ｍｍサイズ）

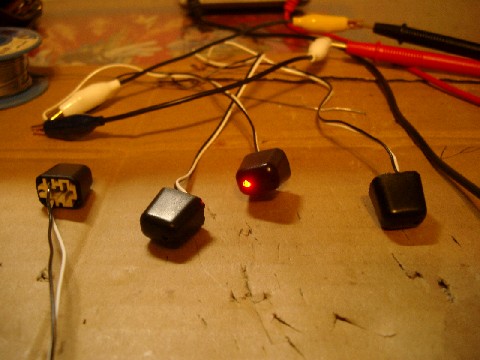

	チップＬＥＤに極力細い配線で直接半田付けして元の側を 　はめ込みます。 　この時点で点灯チェックします。 　はめ込んだ時にリード線にテンションがかかり私も２度オープン 　状態になりました。

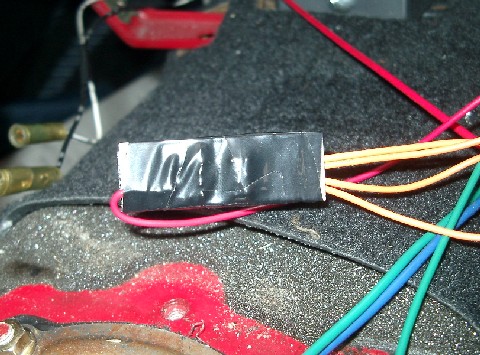

	あと、夜間照明ですが明るすぎるとうざいので５ｍＡ流すよう 　に抵抗を選択します。 　私は４個のＬＥＤに個々に２．２ｋΩを基盤に実装しＬＥＤの 　プラスを繋ぎました。 　それを絶縁して、灰皿の裏に隠します。 　センターパネルの外し方は、 　バックランプの交換とスイッチの取り付けを参照下さい。 　ＬＥＤのプラス配線はイルミ連動で１２Ｖでる配線から分岐 　しました。 　ＧＮＤは適当に取って下さい。
	配線が見えて若干不細工ですが我慢します。 　本来ならエアコンユニットを外さないと綺麗に配線できません。 　私は、表面のパネルを浮かした状態で配線しましたので 　配線が隠れきれませんでした。 　時間と暇があれば修正しようと思います。
	車内の様子。 　２００３年１１月１５日現在。
