Back　Lampの交換とスイッチ増設

現　状

	いきなり完成写真ですが、純正のバックランプはバンパーの裏から 　 　ナットを２個外せば簡単に取れます。キボシ端子で接続してあります 　 　ので、配線をきらずにポン付け交換でｓきます。 　これで、バックでは大変明るくなりますがそれだけの機能では 　 　何かもったいないのでスイッチを増設し好きなときに点灯できかつ 　 　バック時は必ず点灯するようにしました。

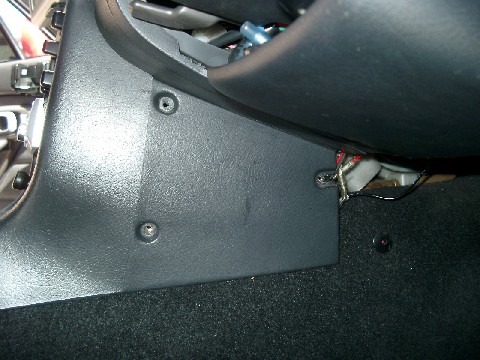

	まず、スイッチを取り付ける位置は、灰皿の横に穴を開けて 　取り付けようと思いましたのでセンターパネルを外します。 　センターパネルを取るには、センターコンソールが邪魔になるので 　別コンテンツの「オートウィンドウシステム取り付け」を参照下さい。 　写真の様に左２個タッピングネジ、右１個ミリネジを両サイド 　合計６個外します。

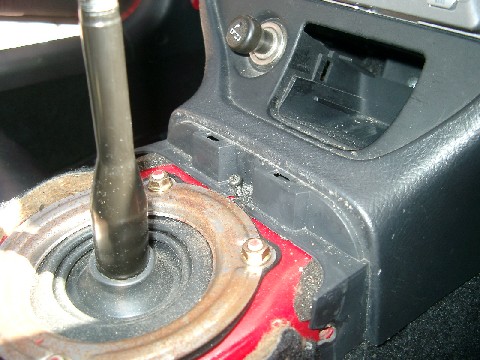

	シフトの付け根に１本ネジありますので外します。 　これで、センターパネルが外れますので、ジガーソケットの配線 　 　を２本抜いてスイッチ取り付け穴加工に入ります。

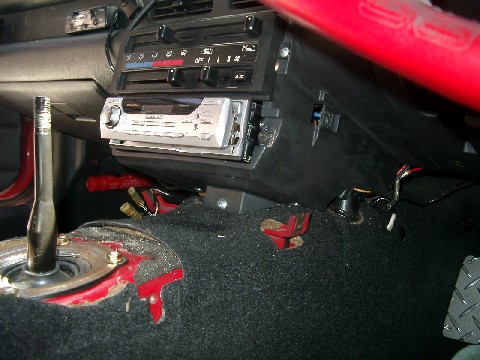

	外した感じです。 　（この状態は配線をいじる時結構しますので覚えておきましょう）

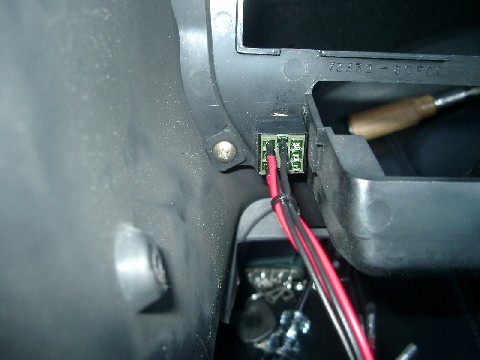

	灰皿右にスイッチの径にドリル等で穴をあけＯＮ−ＯＮスイッチを 　取り付けます。 　私は、白色ＬＥＤ付き照明スイッチにしました。照明の配線はスモール 　点灯配線から分岐しました。（ニノミヤ無線で８００円程度） 　ＬＥＤは１２Ｖダイレクトに印加すると死ぬので定電流ダイオード 　（Ｉｆ=15mAタイプ）を付けて結線しました。） 　このスイッチからの配線は、ＬＥＤのVccとGND、点灯用のＯＮ　２本と 　 　ＧＮＤ１本　合計５本出ます。

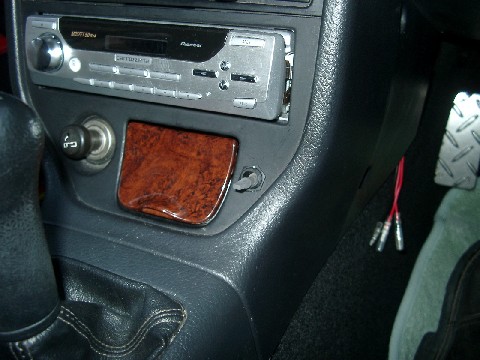

	スイッチを取り付けた感じです。
	バックランプからの配線をフロントに持って来る為にトランク右奥のゴムナット 　から車内に引き込みますが、１００円ハンガーなどを伸ばしてトランクから 　車内に配線を２本引き入れます。トランクの２本は写真右下のコネクターの 　 　バックに入れた時１２Ｖを指す配線をニッパーで切断しキボシ加工をして繋ぎます。 　スイッチへの接続は、バックランプから来るコネクター側に繋がっている 　配線を、ＯＮ-ＯＮスイッチのＧＮＤに接続します。 　純正配線車内側から分岐した配線は、ＯＮ−ＯＮスイッチのどちらでも 　いいのでＯＮに接続します。 　さらに、スイッチのＯＮの配線が１本余りますのでこれをＡＣＣ連動に配線 　します。この時バックランプで４Ａぐらい電流が流れるのでオーディオなどの 　ＡＣＣでなくフューズボックス内の１５Ａぐらい取れるＡＣＣでＯＮする所から 　 　取ると良いでしょう！ 　これで、配線は終わりです。 　夜間スモールをつけると白色ＬＥＤが鮮やかに光、灰皿照明の代わりにも 　 　なり、通常はＯＮ−ＯＮスイッチのバックでＯＮする側にスイッチを倒して 　必要に応じてスイッチを切り替えバックフォグや外部照明として使えます。
	車内の様子。 　２００３年１１月１５日現在。
