工具とは、スパナやドライバー（ねじ回し）も工具と言いますが、ここでは
圧造でも少し説明しましたが、パンチ等を、指します

パンチ
パンチとは、圧造でも説明しましたが、ブランクを金型の中へ入れて、圧力を加え
成形します、つまり金属と金属をぶつけて、負けた方の金属が、勝った方の金属の
形どうりに変形します、これが圧造です、パンチとは下図の様な形状をしています

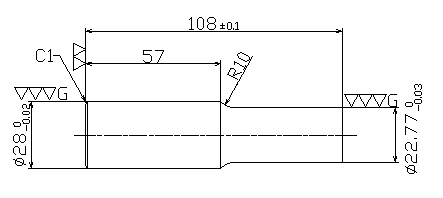

パンチの図面です、ＣＡＤで書きました、機械の大きさや、製品の大きさで
異なりますが、この場合はパンチの全長が108�oで公差が±0.1�o
と言う事に成っています、機械関係では単位が、センチでは無くミリです
又左側の径がφ28�oで公差が+0の-0.02�oと成ってます、読み方ですが
φ⇒ふぁいと読みます、直径と言う意味です
ギリシャ文字の、φ（ふぁい）です、小文字です大文字のΦよりも小文字を使ってます
この部分を通常シャンクと呼んでいます、取り付け側です
そうしてこのφ28の長さが57�oです、公差が付いてませんね、公差が付いていない
と言う事は、この57�oと言う長さは、あまり重要では、ありませんと言う事です

次に右側の径が、φ22.77�oで公差が+0の-0.03�oと成ってます、意味はわかりますね
公差なんですが、0.1�oと言うのは1�oの1/10（10分の1）と言う事ですね、
では、0.02�oとは、そうですね1�oの2/100（100分の2）と言う事ですね
殆ど見えませんね（私も最近小さい物が見難く成りまして(^_^;)）

次に右と左端に有る∇∇∇Ｇこの記号は仕上げ記号と言います
仕上げ記号とは、この部分の表面粗さを、表しています、∇が多いほど細かく仕上げなさい
と言う意味で、Ｇは、研磨と言う意味です、つまり研磨機を使い∇∇∇の粗さで
仕上げなさい、と言う意味です、(^-^)世界共通です（殆どの国で）たとえば
言葉は通じなくても、この図面を見せれば、世界中殆どの国で、同じ物が出来ます
但し図面を理解してくれる人ですけど、(^_^;)

次は、左側のＣ1ですね、Ｃとは面取りの事で、角を45°の角度で
面取り（角を無くす）しなさい、と言う意味でその大きさが1です、単位は�oですね
この45°の面取りを、Ｃ面取り（シーめんとり）と言い、図面真中あたりにＲ10
と書いて有りますよね、これはＲで面を付けなさい、と言う意味です
Ｒ10とは、半径が10�oの円の接点で面を付ける、と言う意味です

最後は、∇∇ですねＣ1の上に横向きに書いて有りますよね、
これは、この面の仕上げを書いたものです、通常∇∇は、旋盤仕上げです
一般的に、旋盤で仕上げたら∇∇です

ダイス側矢
ダイス側矢とは、下図の様な物です



ダイス側矢とは、パイプ形状を作る時に使用します、通常パイプ形状の製品を
圧造する場合、２回矢を入れ、最後にコロを抜きます
と言っても、判りませんよね、レイアウト図を書きました、



右側から説明します
材料
材料です、元々はコイル材ですが、矯正機を使い真直ぐに伸ばします
伸ばした材料を、必要な重量分づつ切断します、この時ナイフとクイル
と言う金型を使い切断します、下に切断工程を書いてみました



いやー微妙に絵がずれている所が、何とも味がありますね（かってに納得してます(^_^;)）
上の図の説明をしますね、

まず赤色の物が動いていますね、此れがナイフです、次に青色で動かない物
が有りますね此れが、クイルです、ナイフとクイルの中を灰色の物が通って行きますね
此れが材料です、材料がクイルとナイフの中を通り黄緑色のストッパーに当たります
ストッパーとは、切断する時の材料の長さを一定にする為の当たりです
当たりが無いと切断長さに、バラツキが出ます、
バラツキが出ると、製品長さ（全長）がバラツキます（製品不良の原因の一つに成ります）
次に水色の棒状の物が有りますよね、此れはプッシャーピンと言います
プッシャーピンは、ナイフの中から材料を、出す為の物です
以上が切断工程です、え！「プッシャーピンが蹴り出した材料は、どうなるのか」ですか
それは、チャック爪と言う物が、次工程に運びます、チャック爪については、後程お話します(^_^;)

長く成って来たので、このページは、切断の説明までとさせていただきます(^_^;)
次工程（Ｎｏ，1工程）は、次回にお話します、出きるだけ本人（ひげ）の
やる気が有る間に次工程も、お話が出来る様頑張ります(^-^)
